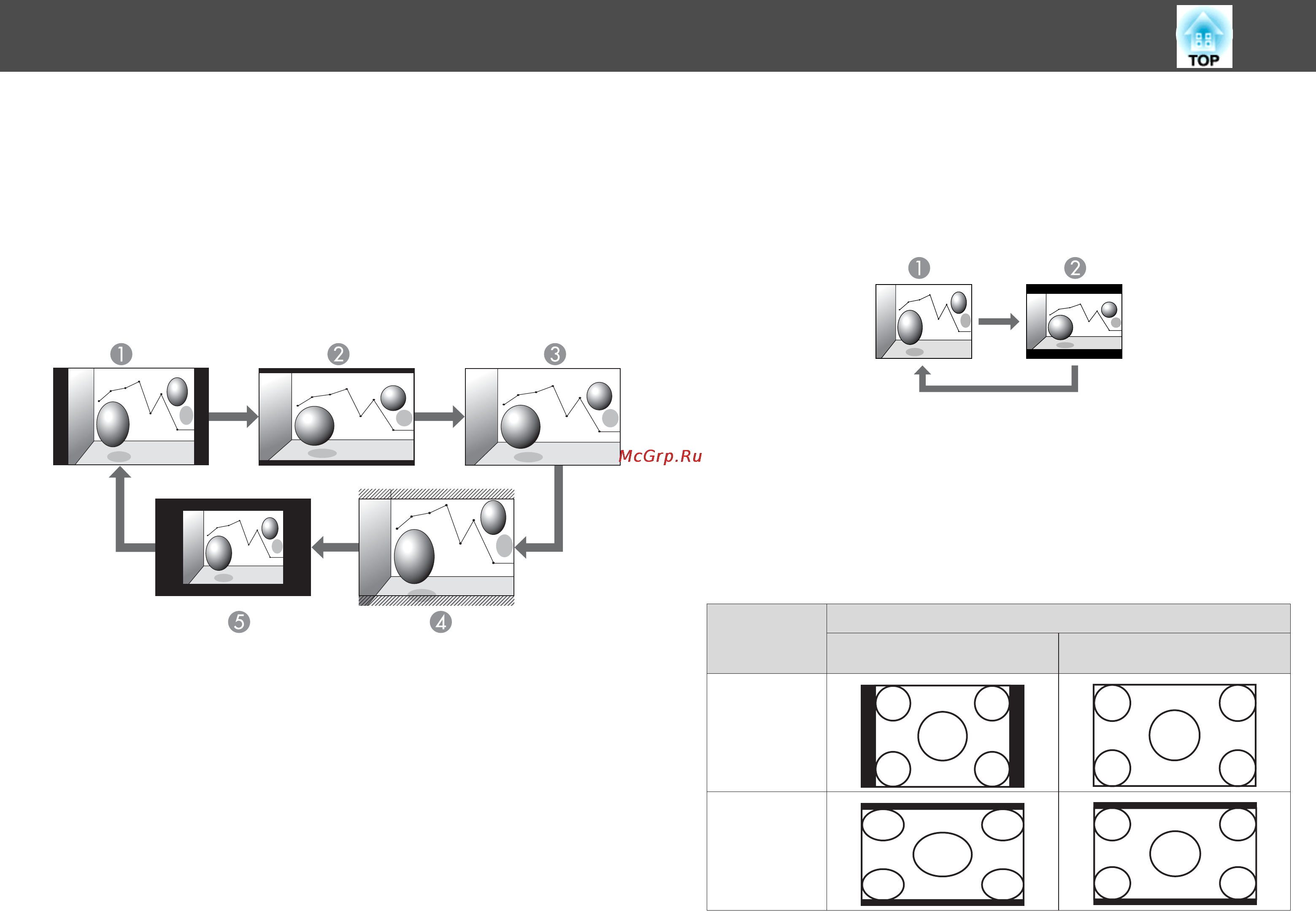

Изменение режима формата
Проецирование изображения с видеооборудования (для модели EB-W02/EB-
W01)
При каждом нажатии кнопки [Aspect] происходит переключение между
режимами в следующем порядке: Нормальное, 16:9, Полное,
Увеличенное и Нативное.
Пример: входной сигнал 1080p (разрешение: 1920 x 1080, формат: 16:9)
A
Нормальное
B
16:9
C
Полное
D
Увеличенное
E
Нативное
Проецирование изображения с видеооборудования (для модели EB-X14G/EB-
X02/EB-S02/EB-S01)
Каждый раз при нажатии кнопки [Aspect] форматы изменяются в
следующем порядке: 4:3 и 16:9.
Пример: входной сигнал 720p (разрешение: 1280 x 720, формат: 16:9)
A
4:3
B
16:9
Проецирование изображений с компьютера
Далее показаны примеры проецирования для каждого режима.
EB-W02/EB-W01
Режим соот-
ношения
сторон
Входной сигнал
XGA 1024 X 768 (4:3) WXGA 1280 X 800 (16:10)
Нормальное
16:9
Настройка проецируемых изображений
41
