+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
36

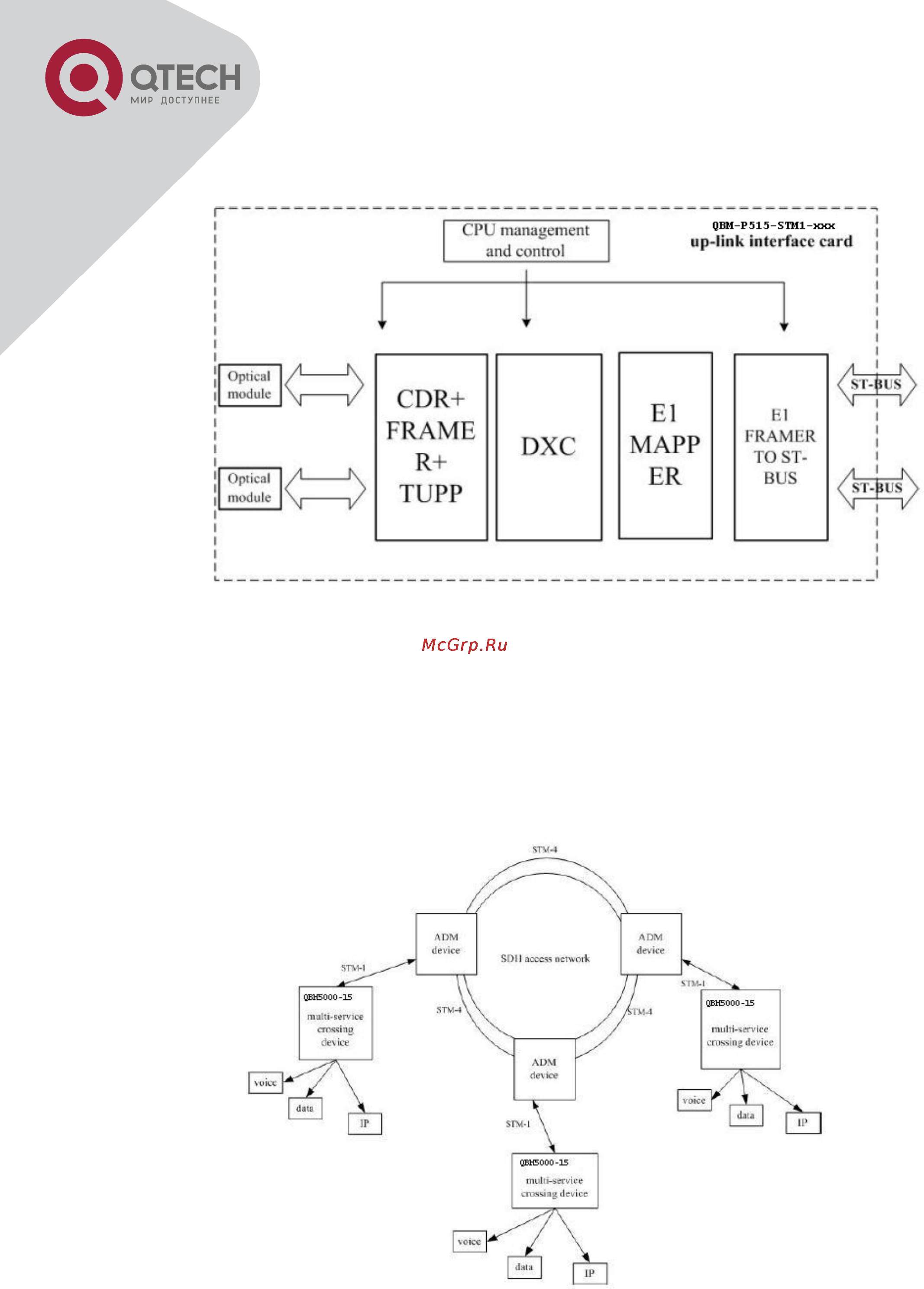

4.2.11. Структурная схема модуля QBM-P515-STM1-xxx
Рисунок 4.2.11.1. – Структурная схема модуля
ЦПУ управляет модулем и контролирует различные функции через шину шасси.
Принимаемые оптическими модулями сигналы STM-1 подаются CDR для восстановления синхро-
сигнала для дальнейшей передачи на FRAMER+TUPP и на DXC модуль для следующего процес-
са; После этого и данные передаются в STBUS (системную шину шасси) через Е1 MAPPER и E1
FRAMER.
Е1 FRAMMER связан с STBUS и позволяет работать как с фреймированным так и не фреймиро-
ванным потоком Е1.
4.2.12. Типовые конфигурации с использованием модуля
Рисунок 4.2.12.1. – Подключение в качестве терминального мультиплексора
