+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
37

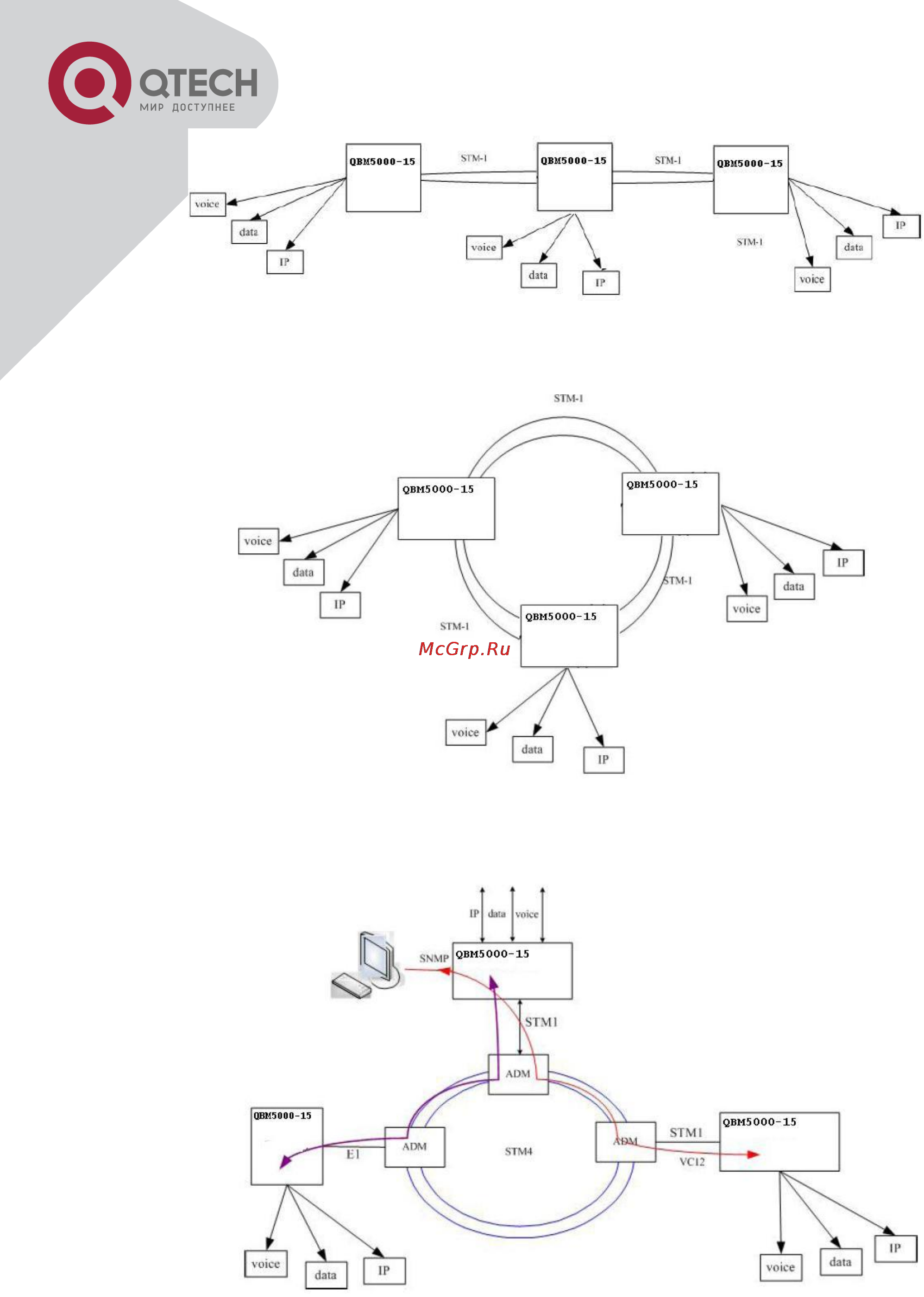

Рисунок 4.2.12.2. – Топология цепь
Рисунок 4.2.12.3. – Топология кольцо
4.2.13. Сетевое управление
Рисунок 4.2.13.1 – Варианты организации каналов управления
Модуль как компонент шасси QBM-P5000-15 или QBM-P5000-6, может управляться через QBM-P5000-15-
DXC.
Удалѐнные шасси и модули могут управляться через VCC с использованием технологии EOP и маршрути-
зации по протоколу RIP.
