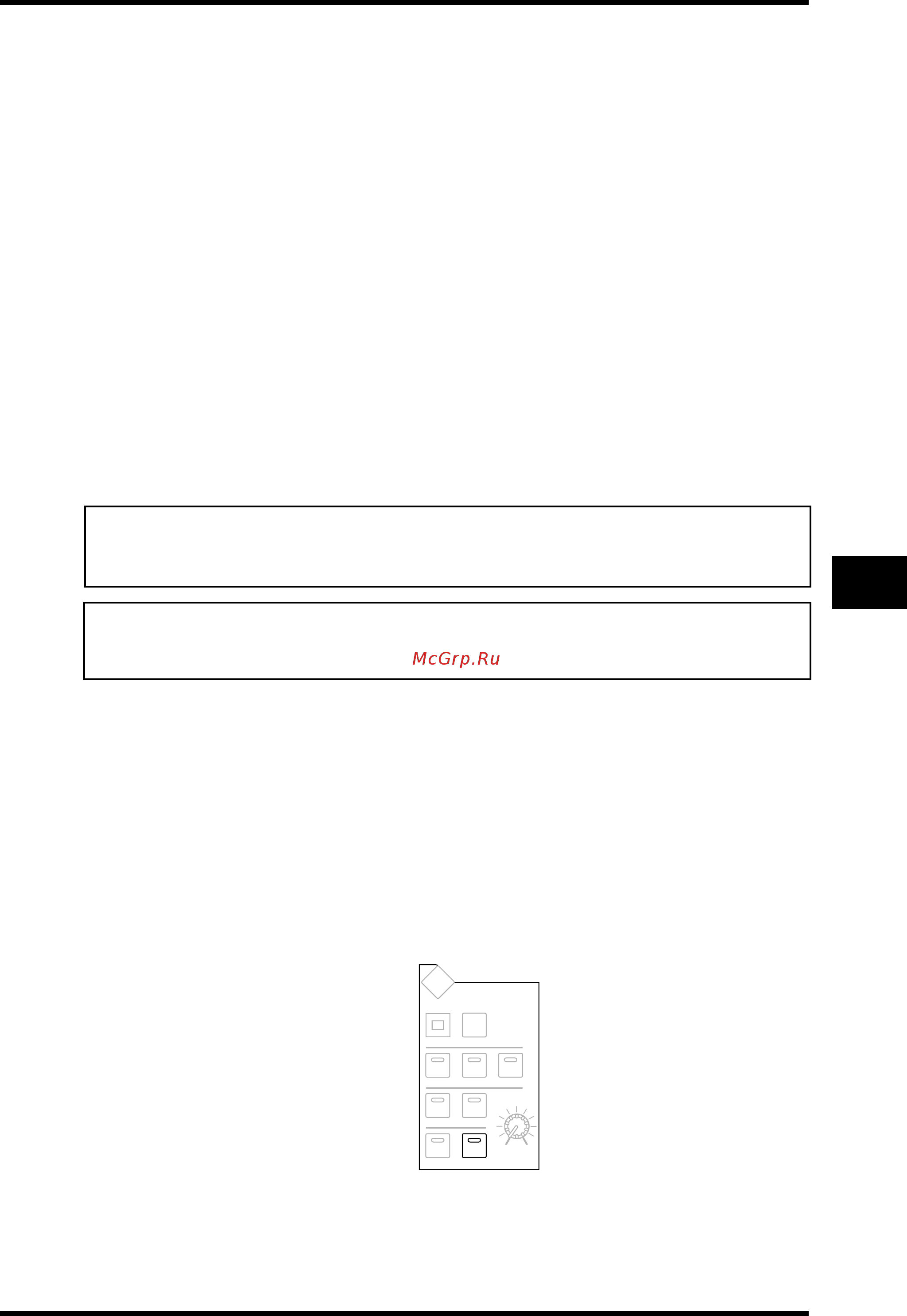

DM 1000 Версия 2 — Руководство пользователя
123
10
MONITOR
LEVEL
SOLO CLEAR
2TR D1
2TR D2
DIMMER
TALKBACK
MONITOR
STEREO
SLOT
BUS
DISPLAY
100
Контроль из аппаратной
Использование функции Talkback (двусторонняя связь)
CONTROL ROOM DIMMER LEVEL
Параметр определяет коэффициент затухания, применяемый функцией Dimmer к
сигналу монитора аппаратной при нажатии кнопки MONITOR [DIMMER].
MONO
Кнопка переключает сигнал монитора аппаратной в режим моно.
MIX C-R SOURCES
Используйте эту функцию для одновременного выбора кнопки [2TR D1] или [2TR
D2] и кнопки [STEREO] в качестве источников сигнала монитора.
3 При необходимости установите параметры монитора аппаратной.
4 Для выбора источника сигнала для контроля нажмите кнопку MONITOR
[STEREO], [2TR D1] или [2TR D2].
Каждой кнопкой выбираются указанные источники сигнала, направляемого на мони-
тор. При включенной опции MIX C-R SOURCES можно одновременно выбрать кнопку
[2TR D1] или [2TR D2] и кнопку [STEREO]. При этом нельзя выбрать одновременно
кнопки [2TR D1] и [2TR D2]. Если опция MIX C-R SOURCES отключена, можно вы-
брать только один источник сигнала.
Кнопка [STEREO]: выбирает сигнал стереовыхода
Кнопка [2TR D1]: выбирает сигнал 2TR IN DIGITAL1
Кнопка [2TR D2]: выбирает сигнал 2TR IN DIGITAL2
5 Настройте уровень контролируемого сигнала, используя регулятор MONITOR
[MONITOR LEVEL] во время работы источников звука.
Для настройки уровня контроля через наушники поворачивайте регулятор [PHONE
LEVEL].
Использование функции Talkback (двусторонняя связь)
На панели управления DM1000 есть встроенный микрофон для двусторонней свя-
зи. Функция Talkback направляет сигнал микрофона на заданные выходы или слот-
каналы. Функция Talkback используется для общения с музыкантами в студии или для
записи своих комментариев на записывающее устройство.
Примечание: В данном случае кнопки [2TR D1] и [2TR D2] работают, только если
внешние устройства подключены к соответствующим выходам 2TR Digital и вклю-
чены.
Примечание: При изменении установки параметра 2TR DIN FLIP, нажатие кнопки
[2TR D1] или [2TR D2] дает возможность контролировать сигнал OMNI IN вместо
2TR IN DIGITAL.
