28
Панель управления и задняя панель
Установка дополнительной платы
На веб-сайте Yamaha Pro Audio можно проверить совместимость устанав-
ливаемой платы и микшера DM1000. Кроме того, здесь можно получить
информацию о количестве плат (включая платы Yamaha и платы других
производителей), которые можно установить в микшер.
<http://www.yamahaproaudio.com/>.
Для установки дополнительной платы mini-YGDAI выполните следующие
действия:
1 Убедитесь, что питание микшера DM1000 выключено.

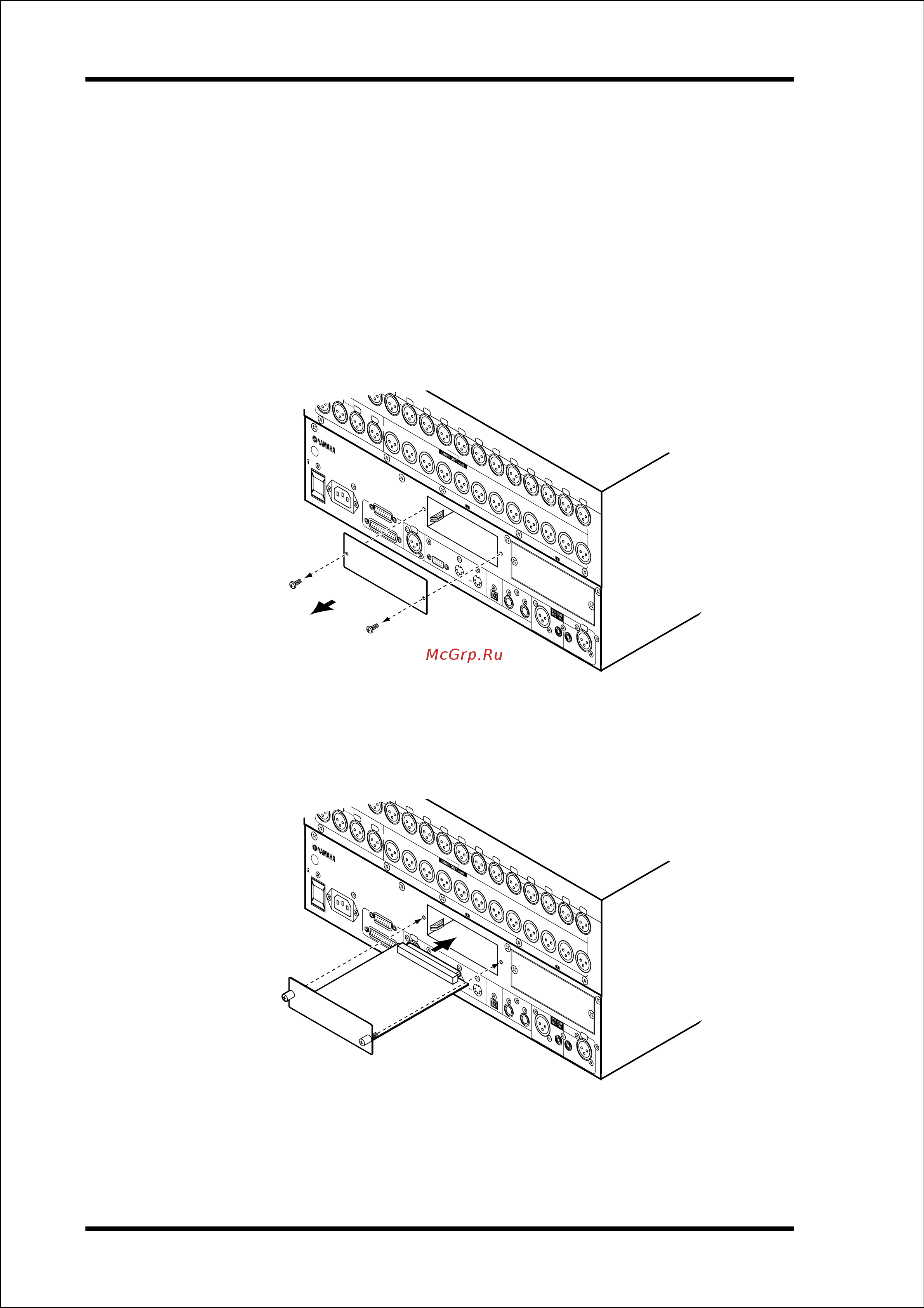

2 Открутите два фиксирующих винта и снимите крышку слота, как
показано ниже.
Держите крышку и фиксирующие винты в безопасном месте для будуще-
го использования.
3 Вставьте плату между направляющими и полностью задвиньте ее в
слот, как показано ниже.
Необходимо с усилием нажать на плату для того, чтобы полностью ее
вставить в слот.
4 Закрепите плату с помощью винтов.
Туго затяните винты, иначе плата может быть неправильно заземлена, что
может привести к сбоям в работе микшера DM1000.
