DM 1000 Версия 2 — Руководство пользователя
201
16
Automix (автосведение)
Главная страница автосведения (Automix)
TO END Return Takeover или O

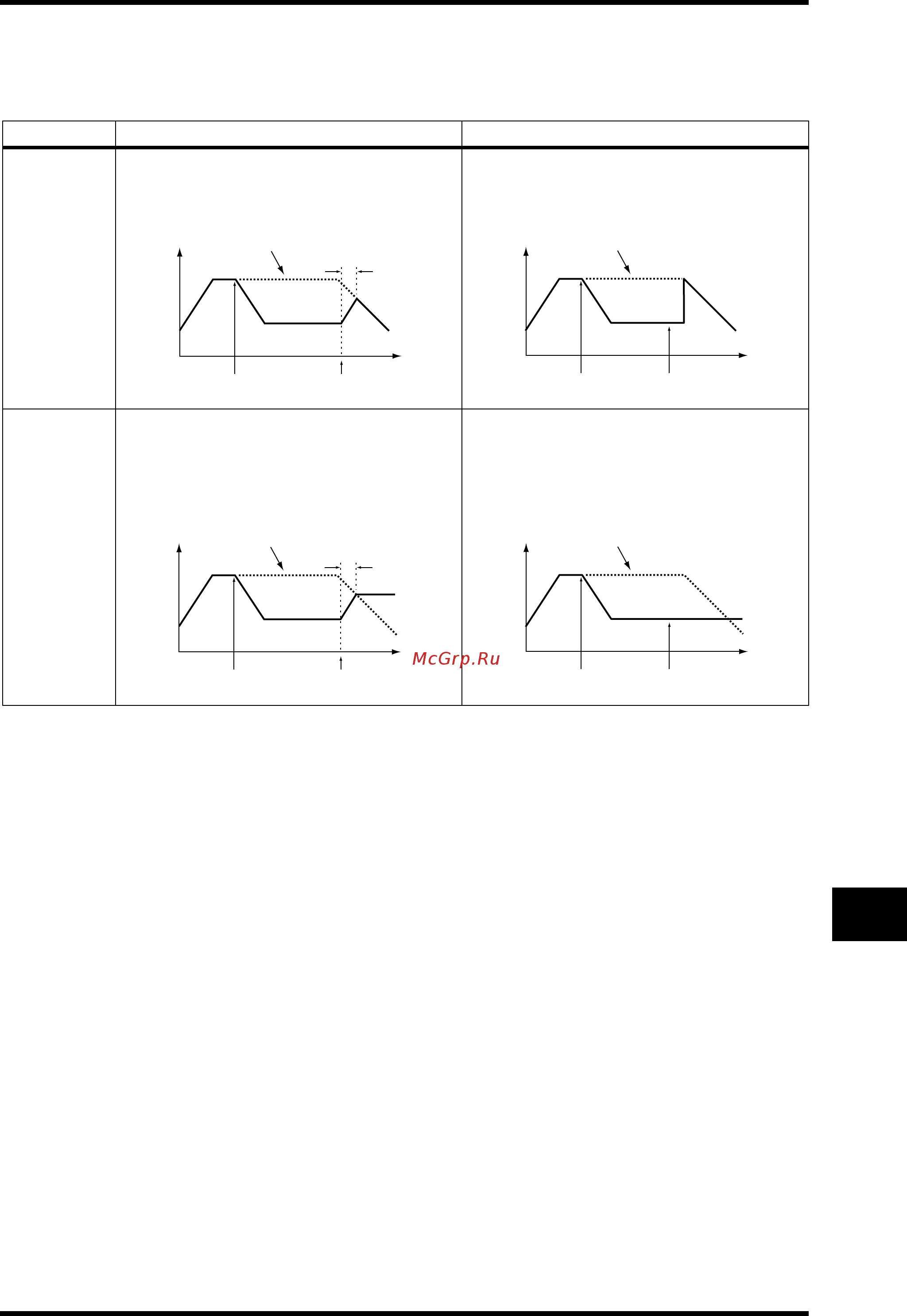

Если кнопка TO END включена, способ обработки событий фейдера за-
висит от текущего режима Fader Edit и режима Edit Out. Нижеприведенная
таблица разъясняет работу фейдеров, когда режим Fader Edit установлен на
Absolute.
OFF
ON
Когда запись остановлена, фейдер возвращается
в позицию, установленную существующими
данными фейдера, со скоростью, заданной на
странице Fader1 или 2 параметрами времени.
Когда запись остановлена, фейдер остается в
неизменной позиции до обнаружения следующего
события фейдера в существующих данных.
Существующие данные
Существующие данные
Добавление (вход)
Добавление (вход)
Существующие данные
Существующие данные
Добавление (вход)
Добавление (вход)
Время возврата
Время возврата
Остановка записи
Остановка записи
Остановка записи
Остановка записи
Время Время
Время Время
Настройка
фейдера
Настройка
фейдера
Настройка
фейдера
Настройка
фейдера
Когда запись остановлена, фейдер возвращается в
позицию, установленную существующими данными
фейдера, со скоростью, заданной на странице
Fader1 или 2 параметрами времени.
Все последующие события стираются. Фейдер
остается в данном положении до завершения
автосведения.
Когда запись остановлена, все последующие
события стираются. Таким образом, фейдер
остается в данном положении до завершения
автосведения.
Если режим Fader Edit настроен на Relative, а режим Edit Out установлен на
Takeover
или на O , то до завершения автосведения фейдер останется в позиции, от-
носительной той, в которой он находился, когда запись была остановлена.
EDIT OUT
Данный параметр настраивает режим Edit Out: TAKEOVER, RETURN,
или OFF (обе кнопки выключены). Данный режим определяет совместное
движение записываемого фейдера с существующими данными фейдера в
момент выхода.
Данные фейдера включают в себя: уровни сигнала входных каналов, веду-
щей выходной шины, ведущего дополнительного посыла, стереовыхода, а
также фейдеры удаленных уровней.
