Yamaha DM1000V2E1 [20/310] Блок дисплея
![Yamaha DM1000VCM [20/310] Блок дисплея](/views2/1014144/page20/bg14.png)
DM 1000 Версия 2 — Руководство пользователя
F
1
F
2
F
3
F4
0
OVER
-2
-4
-6
-8
-10
-12
-14
-18
-24
-30
-36
-42
-48
-56
-72
0
OVER
-2
-4
-6
-8
-10
-12
-14
-18
-24
-30
-36
-42
-48
-56
-72
LR
2
3
45 6
1
Tab Scroll arrow
20
Панель управления и задняя панель
1 Кнопка [DYNAMICS]
Отображает страницу управления шлюзами каналов и компрессорами (см. стр.
65).
2 Кнопка [EFFECT]
Отображает страницу редактирования внутренних процессоров эффектов и
использования дополнительных сменных плат (см. стр. 159).
3 Кнопка [SCENE]
Отображает страницу работы с сценами, на которой их можно сохранять и за-
гружать (см. стр. 163).

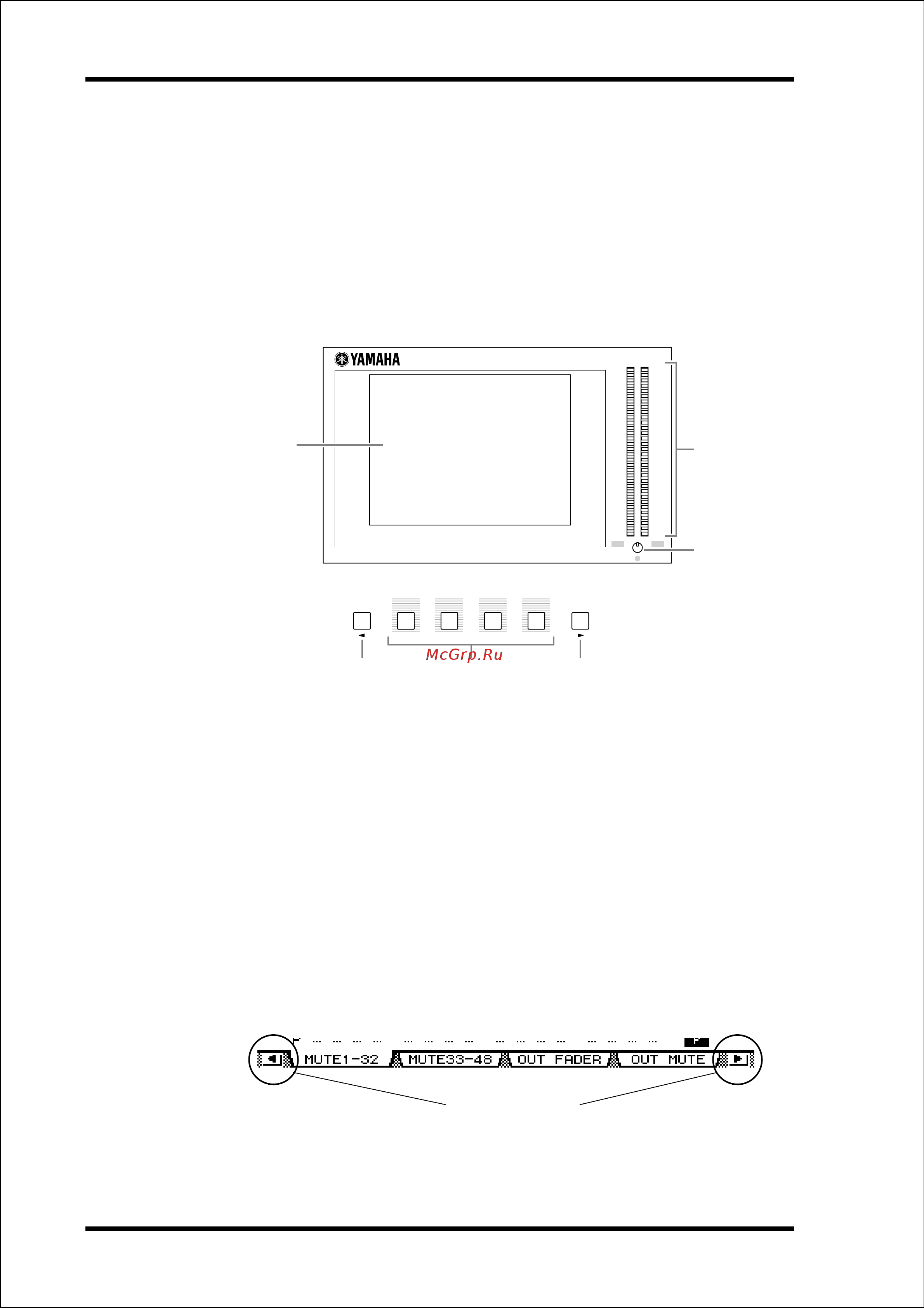

Блок дисплея
Дисплей
Жидкокристаллический дисплей (320 x 240 точек) с флуоресцентной подсветкой.
Измерители (индикаторы) стереозвука
Индикаторы уровня с 32-ю сегментами отображают конечный уровень выхода
стереошины.
Регулятор контрастности
Этот регулятор настраивает контрастность дисплея.
Кнопки [F1] - [F4]
Выбирают страницу на многостраничном экране. При выборе закладки внизу
экрана с использованием одной из данных кнопок отображается соответствую-
щая страница (дополнительная информация по отображению страниц приведена
на стр. 30).
Кнопка Left Tab Scroll
Кнопка Right Tab Scroll
При наличии более 4 страниц, закладки которых в настоящее время отображены
на дисплее, для отображения дополнительных закладок используются эти кноп-
ки. Они доступны только при появлении указателя прокрутки влево или вправо.
