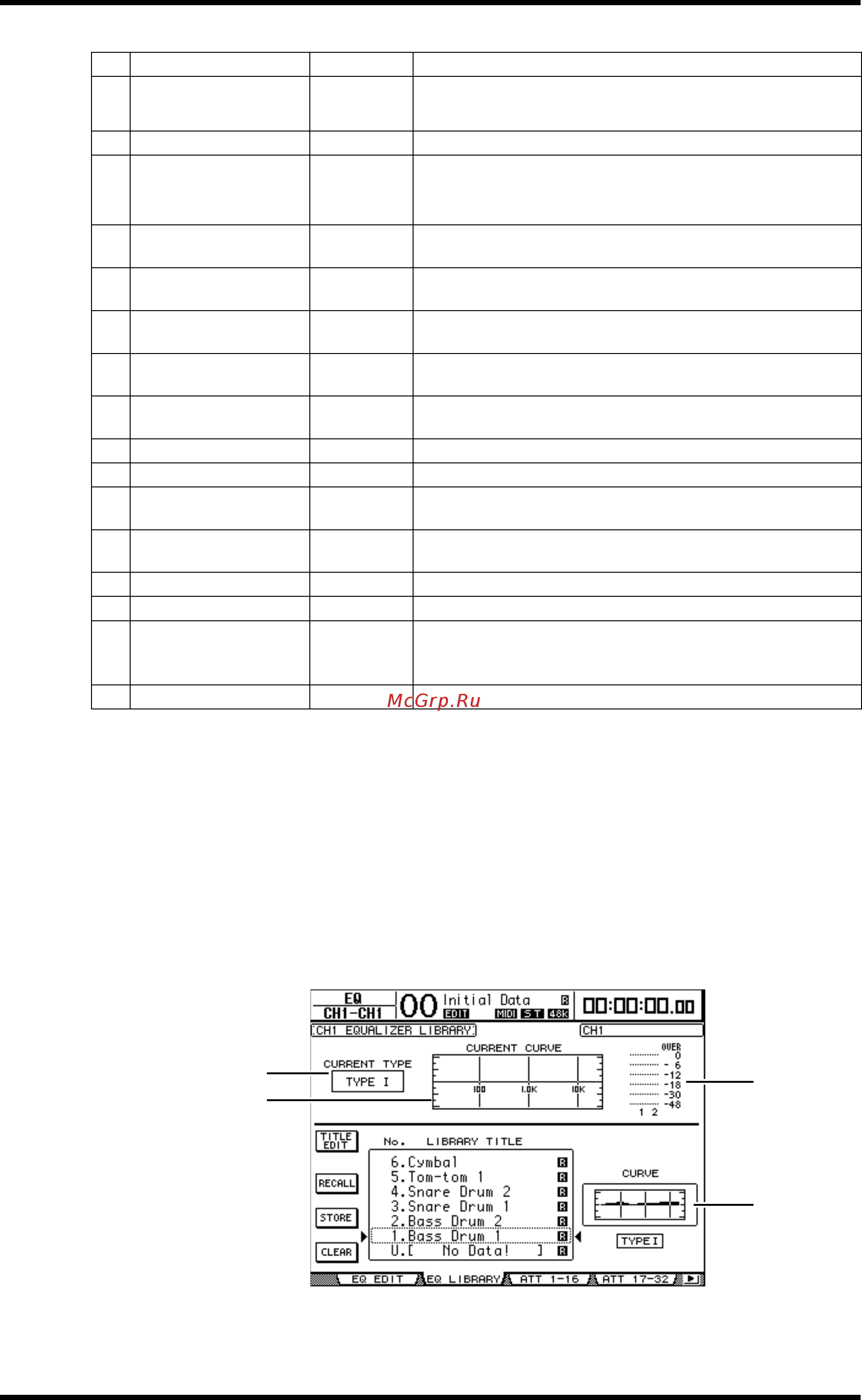

DM 1000 Версия 2 — Руководство пользователя
184
1
3
4
2
Библиотеки
№ Имя предустановки Тип Описание
21 Strings3 COMP
Вариант предустановки 20, наиболее подходящий для
струнных инструментов с очень низким диапазоном, таких как
виолончели или контрабас.
22 BrassSection COMP Компрессор для медных духовых с короткой и сильной атакой.
23 Syn. Pad COMP
Компрессор для музыкальных инструментов, таких как
синтезатор, издающих мягкие звуки, которые в зависимости
от тона могут рассеяться. Предназначен для предотвращения
рассеивания звука.
24 SamplingPerc COMPAND-S
Компрессор, предназначенный для того, чтобы сэмплированная
перкуссия звучала как настоящая акустическая.
25 Sampling BD COMP
Вариант предустановки 24, предназначенный для компрессии
звука сэмплированного басового барабана.
26 Sampling SN COMP
Вариант предустановки 25, предназначенный для компрессии
звука сэмплированного рабочего (малого) барабана.
27 Hip Comp COMPAND-S
Вариант предустановки 26, предназначенный для
сэмплированных петель и музыкальных фраз.
28 Solo Vocal1 COMP
Компрессор, предназначенный для использования с основным
вокалом.
29 Solo Vocal2 COMP Вариант предустановки 28.
30 Chorus COMP Вариант предустановки 28, предназначенный для хоров.
31 Click Erase EXPAND
Экспандер, предназначенный для удаления дорожки
метронома, которая может пройти через наушники музыкантов.
32 Announcer COMPAND-H
Жесткий компандер, предназначенный для уменьшения уровня
громкости музыки во время разговора диктора (ведущего).
33 Limiter1 COMPAND-S Мягкий компандер с долгим отпусканием.
34 Limiter2 COMP Компрессор "ограничения пиков".
35 Total Comp1 COMP
Компрессор, предназначенный для уменьшения общего уровня
громкости. Годится для использования на стереовыходе при
записи конечного сведения либо с парными входными или
выходными каналами.
36 Total Comp2 COMP Вариант предустановки 35, но с еще большей компрессией.
Библиотека эквалайзеров
Данная библиотека позволяет сохранять и загружать настройки эквалайзеров для
входных каналов, выходов шин 1-8, дополнительных Aux-выходов 1-8 и для стерео-
выхода. В библиотеке содержатся 40 ячеек памяти с предустановками и 160 пользова-
тельских (для чтения и перезаписи) ячейки памяти.
Следуйте приведенным ниже указаниям для использования библиотеки эквалайзеров.
1 Нажмите кнопку SELECTED CHANNEL EQUALIZER [DISPLAY] несколько раз,
пока не появится страница EQ | EQ Library (Эквалайзер | Библиотека эквалай-
зеров).
