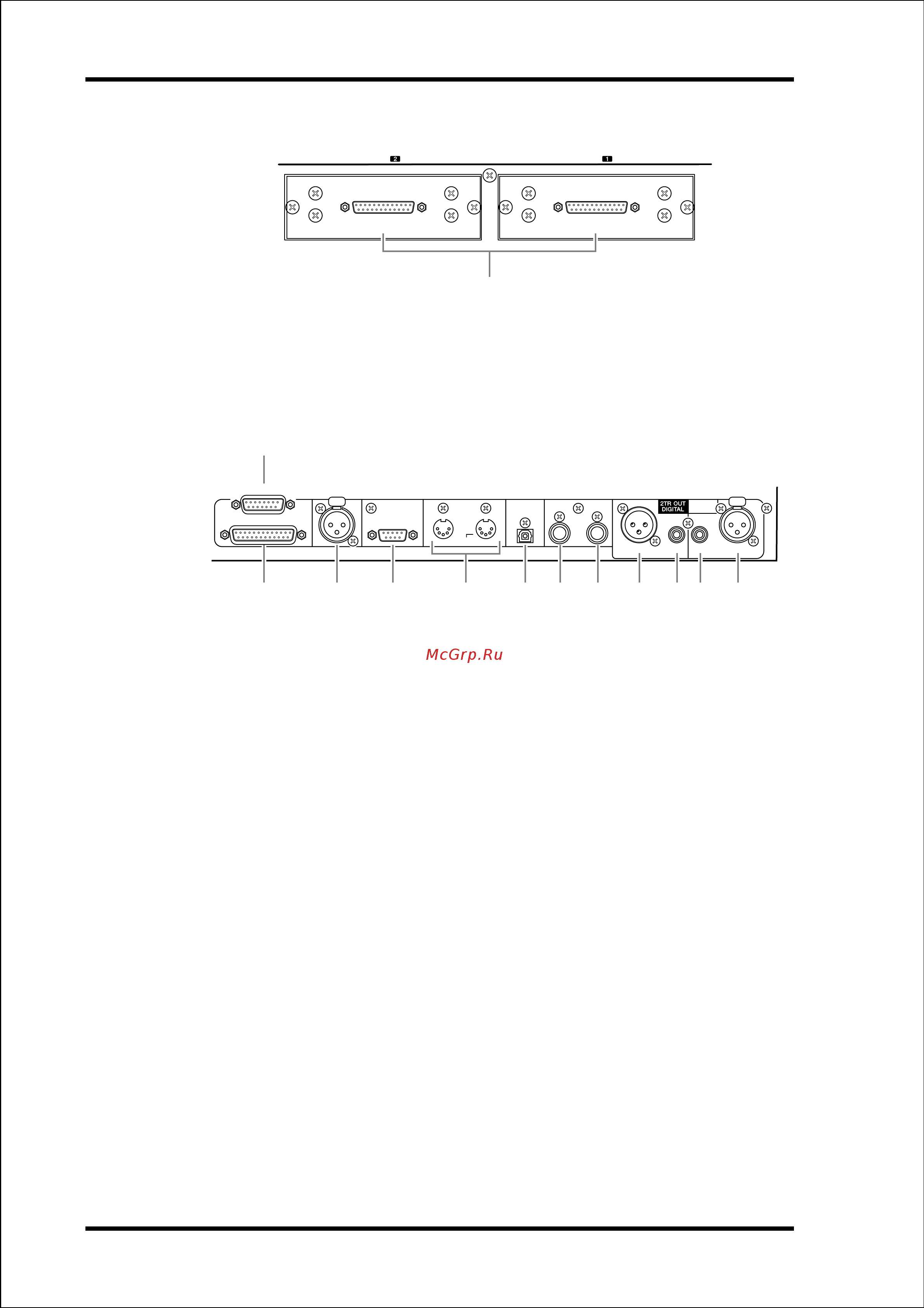

Панель управления и задняя панель
Блок слотов
Слоты 1 и 2
В данные слоты можно вставлять дополнительные мини-платы YGDAI (см. стр. 28
для получения дополнительной информации об установке таких плат).
Блок ввода-вывода и регуляторов
Коннектор METER
Через данный коннектор подключается дополнительный мост измерения амплитуд
MB1000.
Коннектор CONTROL
Через данный коннектор D-sub (25 штырей) обеспечивается доступ к интерфейсу гра-
фических программ (универсальный интерфейс).
Через коннектор включается или выключается функция Talkback (двусторонней связи)
для внешнего оборудования, а также включается или выключается внешнее оборудова-
ние (см. стр. 276).
Коннектор SMPTE TIME CODE INPUT
Данный сбалансированный коннектор XLR-3-31 используется для ввода кода SMPTE
синхронизации функции Automix.
Коннектор REMOTE
Через данное гнездо D-Sub (9 штырей) осуществляется дистанционное управление
внешним оборудованием, которое поддерживает протоколы Yamaha AD8HR, AD824 и
Sony P2 (команды дистанционного управления, которые используются на TASCAM DA-
98HR и других профессиональных видеомагнитофонах). Устройства, поддерживающие
протокол AD8HR/AD824, подключаются через обратный кабель; устройства, поддержи-
вающие протокол P2, - через прямой кабель. Два микшера DM1000 подключаются друг
к другу через обратный кабель. При подключении двух микшеров DM1000 друг к другу
возможна передача данных через протокол MIDI и синхронизация SOLO Logic.
Это гнездо может также использоваться для управления микшером DM1000 с видеоре-
дактора, поддерживающего протокол ESAM II. Для такого подключения используется
специальный кабель (см. стр. 264).
Порты MIDI IN & OUT
Данные стандартные порты MIDI IN и OUT используются для подключения DM1000 к
другому оборудованию, использующему протокол MIDI.
Порт TO HOST USB
К данному порту USB подключается компьютер, оснащенный аналогичным портом.
