DM 1000 Версия 2 — Руководство пользователя
139
11
Функция Surround
Контроль (мониторинг) окружающего звука

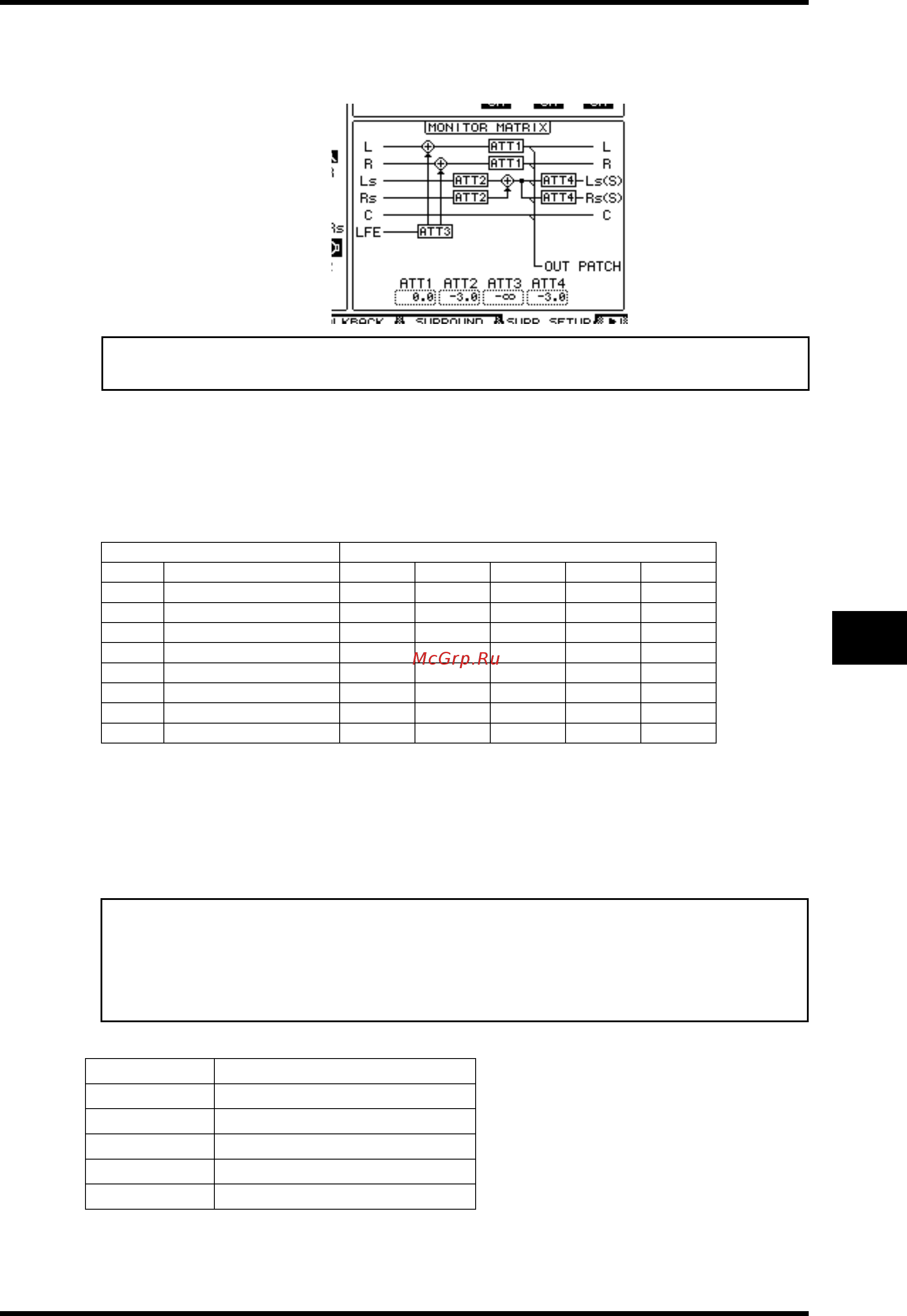

На следующей схеме показыван пример в режиме окружающего звука 5.1 и режиме
Monitor Matrix 3-1.
BASS MANAGEMENT (УПРАВЛЕНИЕ НЧ)
Для каждого канала монитора окружающего звука можно установить настройки
фильтра и аттенюатора, используя восемь предварительно установленных режимов
Bass Management.
Доступны следующие предварительные настройки:
Предварительные настройки Параметры
№. Название
HPF 1, 2, 3
LPF1 LPF2
ATT 1 и 2
AMP
1 DVD LFE80Hz 80-12 80-24 80-24 0 10
2 DVD LFE120Hz 80-12 120-42 80-24 0 10
3 Movie LFE80Hz 80-12 80-24 80-24 -3 10
4 Movie LFE120Hz 80-12 120-42 80-24 -3 10
5 Bypass THRU THRU MUTE 0 0
THXD THX DVD 80-12L 120-42 80-24L 0 10
THXF THX Movie 80-12L 120-42 80-24L -3 10
THXM THX Music 80-12L 120-42 80-24L 0 10
ATT1: Корректирует разницу в уровне между LR и LsRs.
ATT2: Корректирует разнциу в уровне между C и Bs.
AMP: Корректирует уровень канала LFE.
HPF1-3: Обрезает низкий диапазон так, чтобы частотные диапазоны поддержки динамиков не
смешивались с сигналами сабвуфера.
HPF1-2: Обрезает высокий диапазон так, чтобы частотные диапазоны поддержки сабвуфера не
смешивались с сигналами других динамиков.
Параметры Bass Management можно установить в следующих диапазонах:
Параметр Диапазон
HPF 1, 2, 3 THRU, 80-12, 80-12L, 80-24, 80-24L
LPF1 THRU, 80-24, 80-24L, 120-42
LPF2 THRU, 80-24, 80-24L, MUTE
ATT 1 и 2 0 – -12 дБ (шаг 1дБ)
AMP 0 – +12 дБ (шаг 1дБ)
Значения HPF 1, 2, 3, и LPF 1 и 2 указывают на частоту отключения и ответ фильтра. Например, значение
“80-12” обозначает критическую частоту 80 Гц и отклик фильтра -12 дБ/октав. “L” означает фильтр
Linkwitz. Другие используемые фильтры - Butterworth.
Примечание: Сигналы каналов матрицы монитора окружающего звука можно на-
править на выходные коннекторы.
Примечание:
• При выборе предварительно установленного режима THXD или THXF Вы не смо-
жете изменять параметры.
• При выборе предварительно установленного режима THXM можно переключать
AMP в диапазоне между 10 дБ и 0 дБ. Однако другие параметры изменять нельзя.
