DM 1000 Версия 2 — Руководство пользователя
5
1
2
3
4
5
6
57
Контроль состояния цифрового входного канала
Порт аналогового и цифрового ввода-вывода
4 С помощью кнопок управления подведите курсор к любой кнопке двух
каналов в блокех SRC (), затем нажмите [ENTER].
При этом включается или выключается преобразователь частоты дискретизации
для выбранного двухканального ввода. Когда данный преобразователь включен,
частота дискретизации полученной цифровой звукозаписи заменяется на текущую
частоту дискретизации микшера DM1000.
Контроль состояния цифрового входного канала
Просмотр и управление состоянием канала (частота дискретизации, ударение и т.д).
сигналов цифровой звукозаписи, передаваемых на входы 2TR и входы слота, проис-
ходит следующим образом:

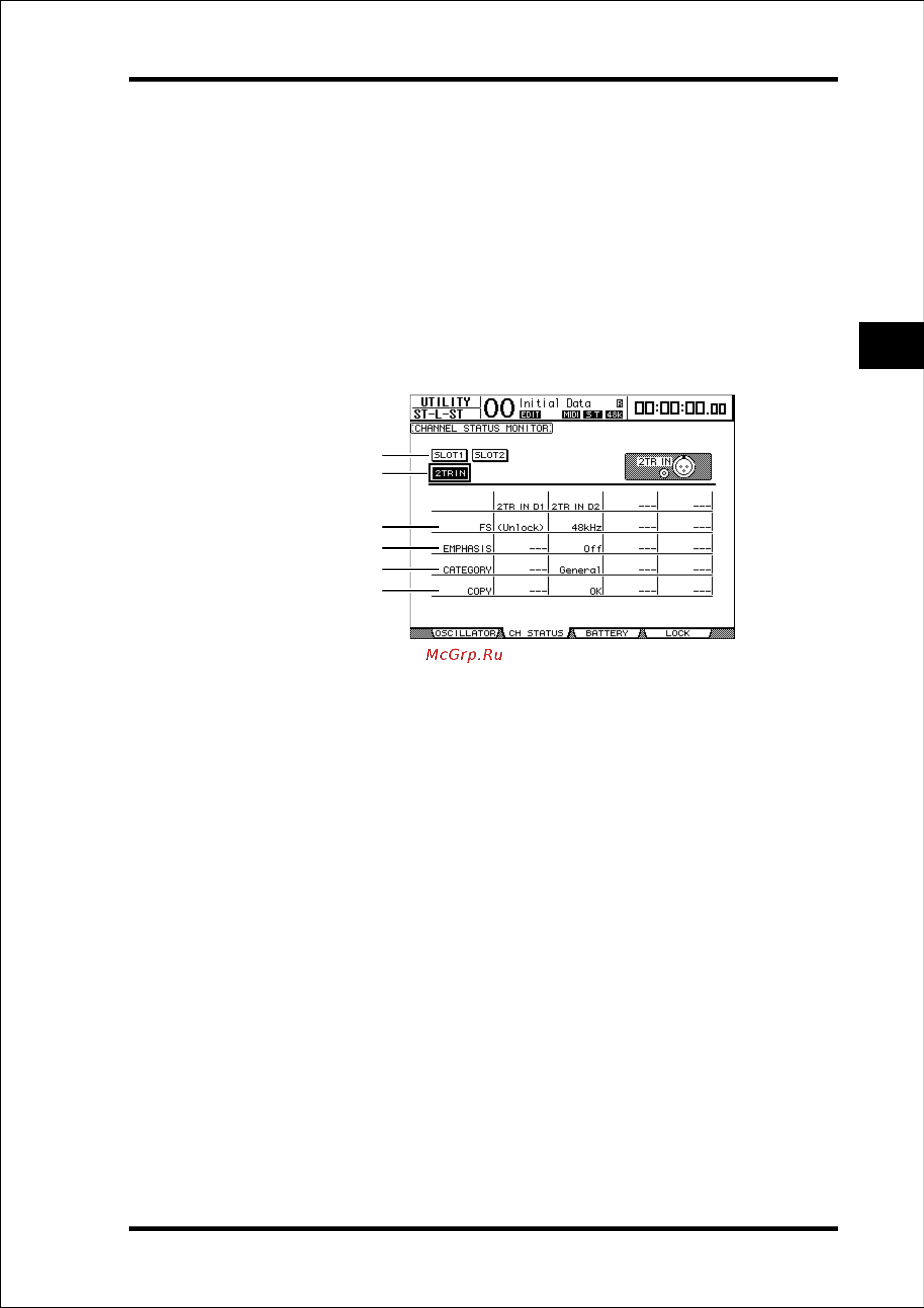

1 Нажмите кнопку DISPLAY ACCESS [UTILITY], затем – кнопку [F2].
Появится страница Utility | CH Status.
На данной странице с помощью следующих кнопок выберите слот или порт, состоя-
ние канала которого необходимо просмотреть:
SLOT1, SLOT2
Данные кнопки позволяют просмотреть состояние каждого из двух смежных (в
порядке: четный – нечетный) каналов, сигналы которых направлены на цифро-
вые платы ввода-вывода, установленным в слотах 1 и 2.
2TR IN
Данная кнопка позволяет просмотреть состояние входных сигналов, направлен-
ных на цифровые выходы 2TR.
2 Подведите курсор к кнопке нужного входа или слота и нажмите [ENTER].
При этом отображается информация по состоянию канала выбранного входа.
Однако при установке платы ввода-вывода mini-YGDAI, кроме формата AES/EBU,
информация о состоянии канала будет недоступна.
Информация по состоянию канала включает следующие элементы:
FS
Указывает частоту дискретизации. Если сигнал не поступает, или если входящий
сигнал Wordclock не синхронизируется с внутренним тактовым генератором,
появляется сообщение «Unlock» (разблокировано).
EMPHASIS
Указывает состояние функции Emphasis (корректор шумоподавления) (вкл/
выкл).
