DM 1000 Версия 2 — Руководство пользователя
127
11
BUS1 (L)
BUS2 (R)
BUS3 (Ls)
BUS4 (Rs)
BUS5 (C)
BUS6 (LFE)
8-TRACK DIGITAL
DM1000
Digital MTR
Slot
Channel 1
Channel 2
Channel 3
Channel 4
Channel 5
Channel 6
MY8-TD etc.
Track 1
Track 2
Track 3
Track 4
Track 5
Track 6
Функция Surround
Использование функции Surround Pan (панорамирование окружающего звука)
Входной канал 1
Входной канал 2
Входной канал 3
панорамирование
окружающего
звука
панорамирование
окружающего
звука
панорамирование
окружающего
звука
уровень сигнала сабвуфера
уровень сигнала сабвуфера
уровень сигнала сабвуфера
канал 1
канал 2
канал 3
канал 4
канал 5
канал 6
дорожка 1
дорожка 2
дорожка 3
дорожка 4
дорожка 5
дорожка 6
цифровой устройство MTR
(многодорожечной записи)
Вы можете записывать каждый канал окружающего звука на отдельную до-
рожку с целью записи панорамирования окружающего звука.

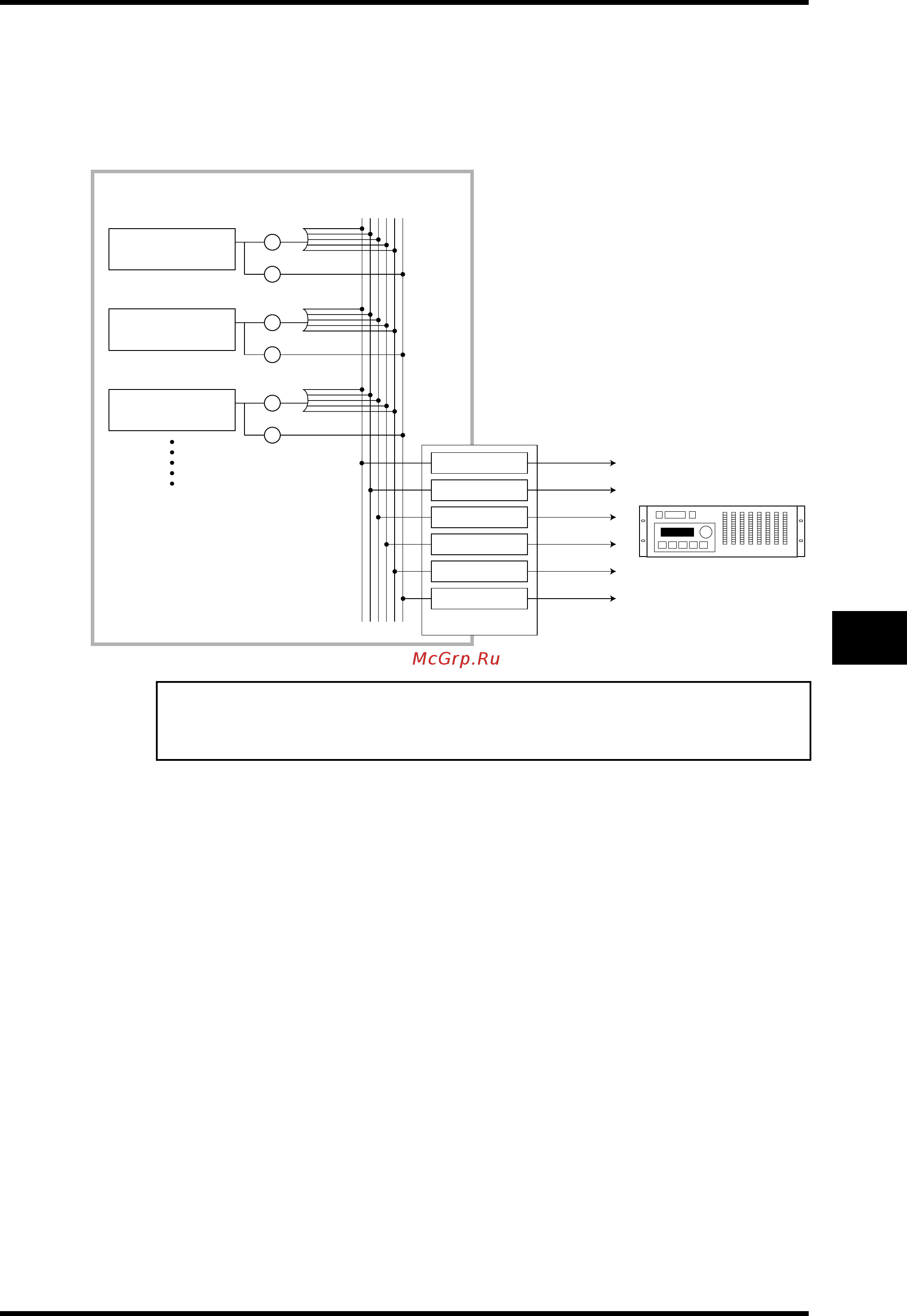

На диаграмме показано, как сигнал каждого канала в режиме окружающего
звука 5.1 записывается на цифровые дорожки устройства MTR
Примечание: Вы можете установить панорамирование окружающего звука
независимо от стандартных параметров панорамы (panpots) или синхронно
с ними.
