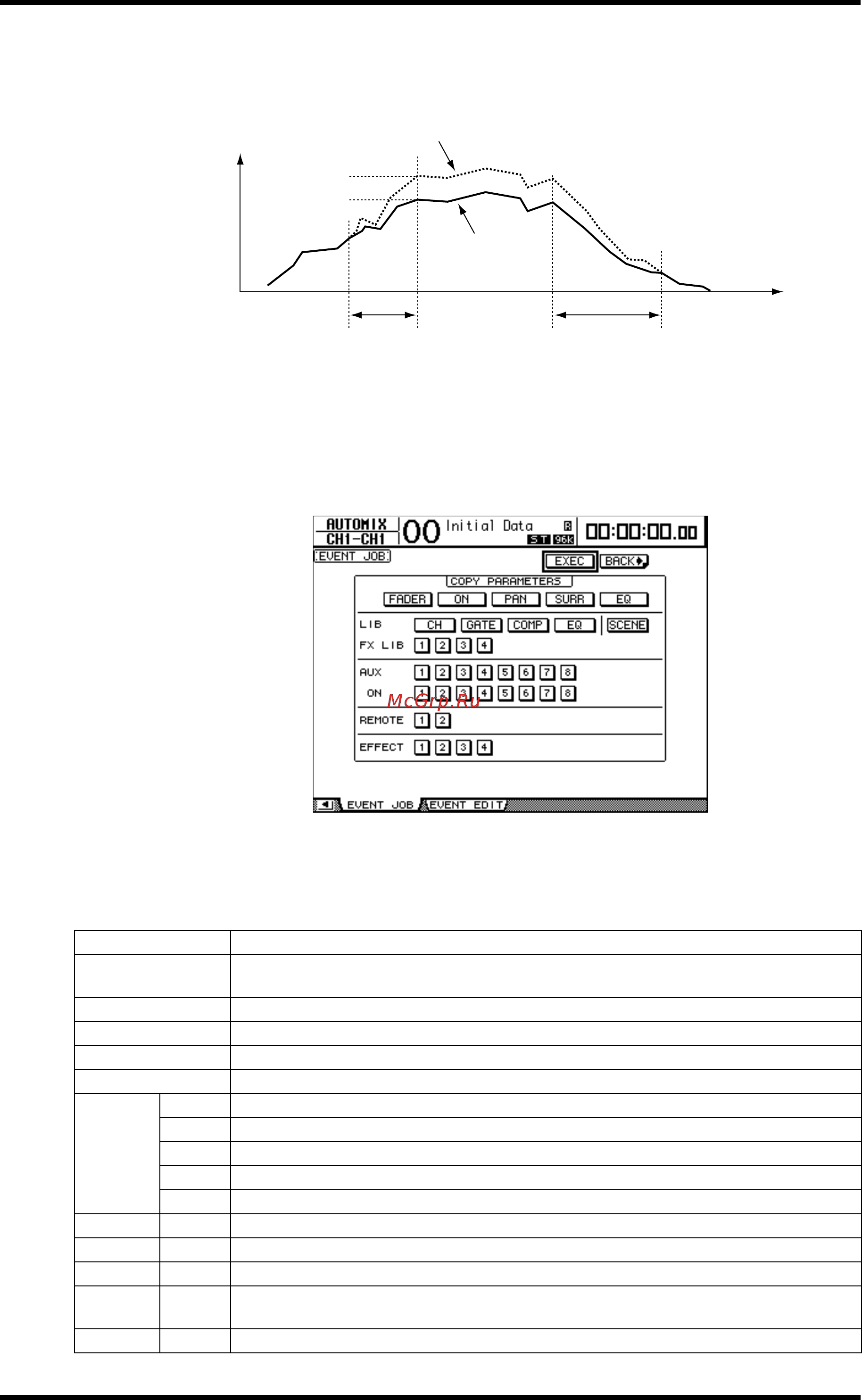

DM 1000 Версия 2 — Руководство пользователя
210
–
x
dB
Automix (автосведение)
Существующие данные
Данные после
урезания
Вырезаемые
данные
Время
Начало
урезания
Окончание
урезание
- Trim amount
Данный параметр определяет объем вырезаемых данных в диапазоне от -96 дБ до
+96 дБ.
5 После установки всех необходимых параметров подведите курсор к кнопку EXEC
и нажмите [ENTER].
Появится окно PARAMETERS, в котором можно выбрать параметры для редактирова-
ния и выполнить ранее заданную функцию.
Параметр считается выбранным, если горит индикатор на соответствующей кнопке.
При этом можно выбрать сразу несколько параметров. Соответствие кнопок параме-
трам показано в таблице.
Кнопка События (параметры)
FADER
События фейдеров каналов (входных каналов, основных каналов Bus Out,
основных каналов Aux Out, уровней Group Master и Stereo Out)
ON События Channel Mute и Group Master On
PAN События панорамирования входных каналов
SURR Окружающее панорамирование входных каналов, уровень LFE и события DIV
EQ События эквалайзера каналов
LIB
CH События библиотеки каналов
GATE События библиотеки Gate
COMP События библиотеки Comp
EQ События библиотеки эквалайзера
SCENE События библиотеки эпизодов
FX LIB 1-4 События библиотеки эффектов каждого из внутренних процессоров эффектов
AUX 1-8 Уровень каждого из дополнительных посылов
ON 1-8 Параметр Mute (приглушение звука) каждого из дополнительных посылов
REMOTE 1-2
События определенного пользователем удаленного уровня (уровня
дистанционного управления)
EFFECT 1-4 События каждого из внутренних процессоров эффектов
