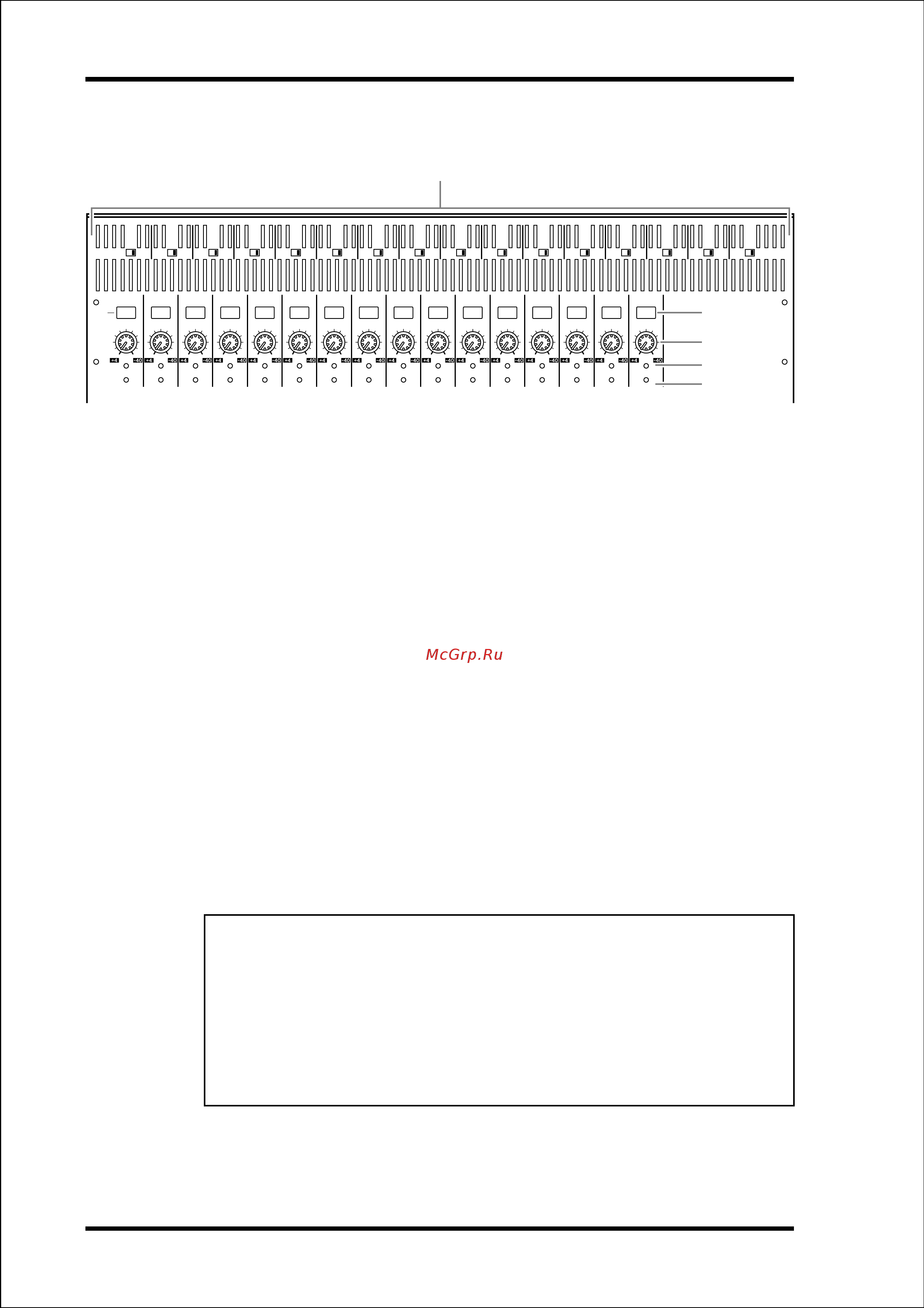

Панель управления и задняя панель
Блок входа АЦП
ПЕРЕКЛЮЧАТЕЛИ “ON/OFF” +48В 1-16
Включают или выключают режим фантомного питания +48В для каждого
входного порта.
Переключатели PAD 1-16
Включают или выключают аттенюатор 20 дБ для каждого порта аналого-
цифрового входа.
Регуляторы GAIN 1-16
Настраивают входную чувствительность для каждого порта аналого-цифро-
вого входа. входная чувствительность – от +4 дБ до -40 дБ при включенном
аттенюаторе, и от -16 дБ до -60 дБ при выключенном аттенюаторе.
Индикаторы PEAK 1-16
Загораются, когда уровень входного сигнала на 3 дБ ниже уровня ограниче-
ния сигнала. Настройте переключатель аттенюатора и кодер усиления таким
образом, чтобы данный индикатор изредка загорался в зоне пика сигнала.
Индикаторы SIGNAL
Загораются, когда уровень входного сигнала на 20 дБ ниже номинального
уровня.
Примечание: Отверстия для крепления винтами крышки расположены по обе
стороны блока АЦП микшера DM1000 (диаметр M3, горизонтальный интер-
вал 417 мм, вертикальный интервал 36 мм). Вы также можете сами изгото-
вить крышку и прикрепить ее к лицевой панели, чтобы воспрепятствовать
случайному изменению положения кодеров. Такие крышки не производятся
компанией Yamaha. При изготовлении и установке крышки следите за тем,
чтобы закрепляющие винты не входили в лицевую панель более чем на 10 мм.
Между лицевой панелью и крышкой должно быть расстояние приблизительно
15-20 мм для того, чтобы не задевались ручки управления и кнопки.
