Присвоение имени входным каналам
Входные каналы
Присвоение имени входным каналам
По умолчанию входным каналам присваиваются имена CH1, CH2 и т.п. При необ-
ходимости Вы можете изменять эти названия.
Например, для облегчения объединения всех треков в один Вы можете назвать
определенный входной канал по типу музыкального инструмента, подключенного
к соответствующему входному гнезду.

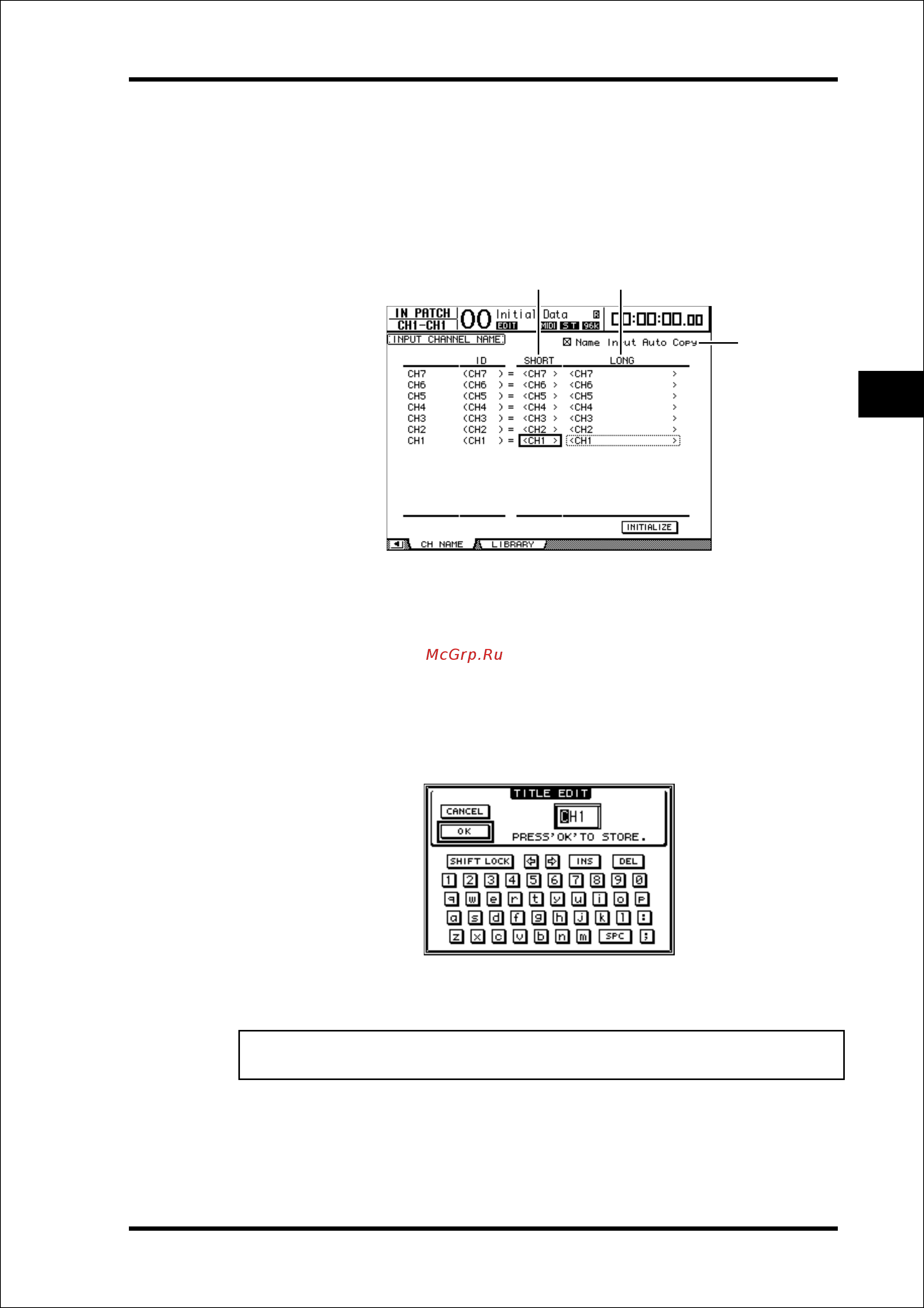

1 Нажимайте кнопку DISPLAY ACCESS [INPUT PATCH] до тех пор, пока не
появится страница In Patch | CH Name (Патч входа | Название канала).
Вы можете указать сокращенные названия в центральном столбце () и длинные
(полные) названия в правому столбцу ().
Когда включена опция Name Input Auto Copy (автоматическое копирование вво-
димого имени) (), первые четыре символа нового введенного полного названия
автоматически копируются в поле короткого имени. С другой стороны, новое вве-
денное короткое название автоматически добавляется к началу полного имени.
Вы можете восстановить имена по умолчанию всех каналов, переместив курсор к
кнопке INITIALIZE (ИНИЦИАЛИЗИРОВАТЬ) и нажав [ENTER].
2 Подведите курсор к имени, которое Вы хотите изменить, затем нажмите
[ENTER].
Появится окно Title Edit (редактирование названия), в котором можно ввести имя.
3 Отредактируйте имя, подведите курсор к кнопке OK и нажмите [ENTER].
Теперь система будет использовать новое имя.
Примечание: Отредактированное имя сохраняется в библиотеке Input
Patch.
