DM 1000 Версия 2 — Руководство пользователя
178
C
D
1
2
3
4
5

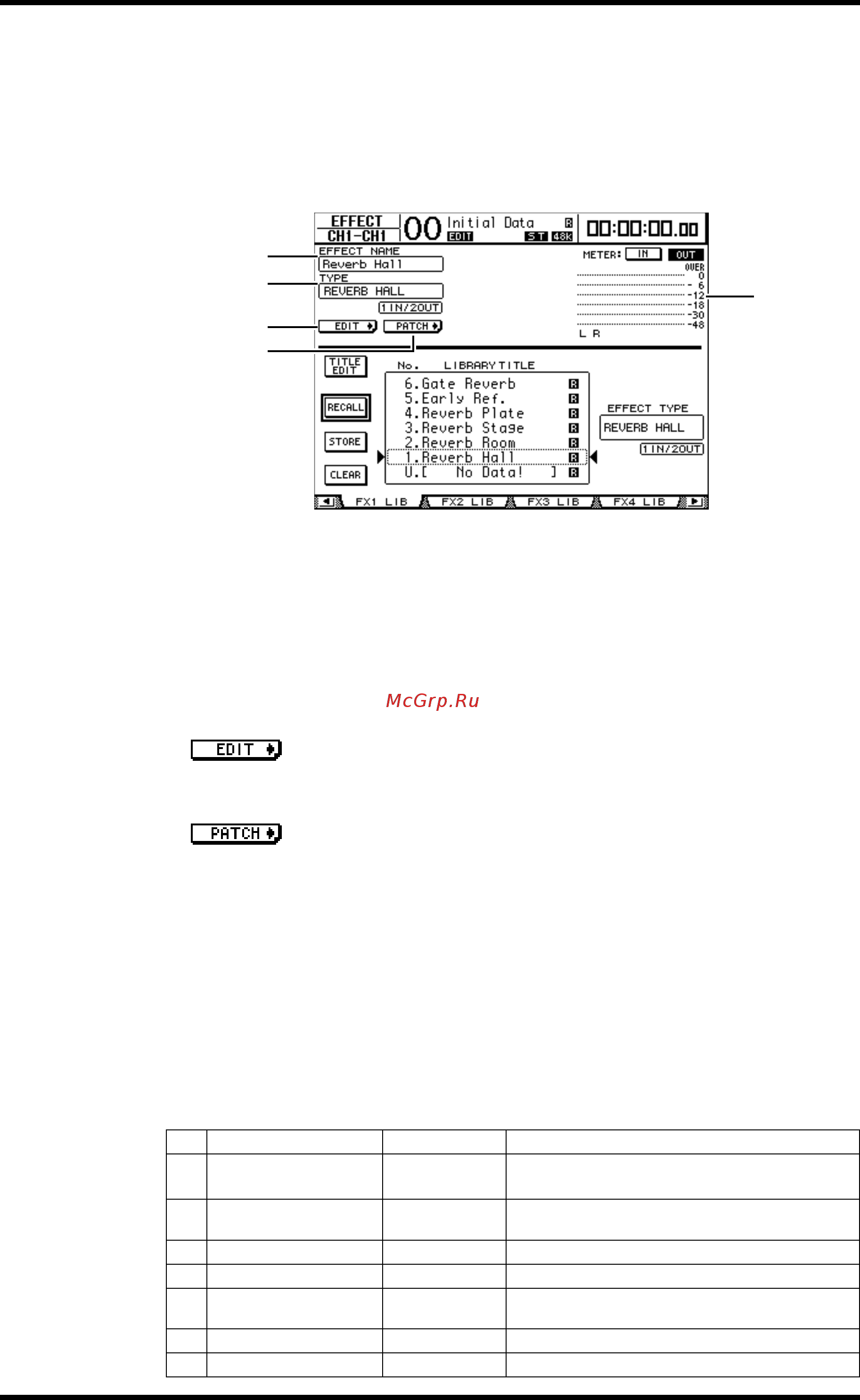

Библиотеки
Каждый процессор эффектов содержит перечисленные ниже страницы би-
блиотек:
• Библиотека процессора внутренних эффектов 1:.... страница FX1 Lib
• Библиотека процессора внутренних эффектов 2:.... страница FX2 Lib
• Библиотека процессора внутренних эффектов 3:.... страница FX3 Lib
• Библиотека процессора внутренних эффектов 4:.... страница FX4 Lib
EFFECT NAME (название эффекта)
Этот параметр отображает название программы эффектов, используемой
процессором эффектов в настоящий момент.
TYPE (тип)
Этот параметр отображает тип эффекта, используемый процессором
эффектов в настоящий момент. Рядом с параметром TYPE указано количе-
ство входных и выходных каналов для эффектов, используемых в настоя-
щий момент.
Чтобы вывести на дисплей страницы E ect | FX1 Edit, FX2 Edit, FX3 Edit, или FX4
Edit (Эффект | Редактирование эффекта 1, 2 и т.д). и настроить параметры эффектов,
переведите курсор на показанную выше кнопку и нажмите [ENTER].
Чтобы вывести на дисплей страницу In Patch | E ect (входное соединение | Эф-
фект) и назначить входной и выходной сигнал процессоров эффектов 1-4, переве-
дите курсор на показанную выше кнопку и нажмите [ENTER].
Счетчики уровня
Эти счетчики показывают входной и выходной уровни процессора эффектов,
выбранного в настоящий момент. Чтобы показать уровень входа или выхода, ис-
пользуйте кнопки IN (вход) или OUT (выход) соответственно.
Для получения информации о сохранении и загрузке программ см. раздел "Основные
операции с библиотеками" на стр. 173.
В следующих таблицах перечисляются программы предустановленных эффектов в
библиотеке эффектов:
• Реверберация
№ Имя предустановки Тип Описание
1 Reverb Hall REVERB HALL
Симуляция реверберации концертного зала с
фильтром
2 Reverb Room REVERB ROOM
Симуляция реверберации комнаты с фильтром
3 Reverb Stage REVERB STAGE
Вокальная реверберация с фильтром
4 Reverb Plate REVERB PLATE
Симуляция реверберации равнины с фильтром
5 Early Ref. EARLY REF.
Раннее отражение звука без последующей
реверберации
6 Gate Reverb GATE REVERB
Раннее отражение звука с фильтром
7 Reverse Gate REVERSE GATE
Обратное раннее отражение звука с фильтром
