DM 1000 Версия 2 — Руководство пользователя
• CH1-32 page • CH33-48 page
• CH1-48 page • Master page
40
Основы управления микшером
- Страница Stereo
На этой странице отображен уровень выходных каналов стерео или вывода
монитора аппаратной.
Примечание: Кнопками LAYER можно также выбрать страницу CH1-32,
CH33-48 или главную страницу. В этом случае, если установлен дополнитель-
ный мост измерения амплитуд MB1000, он отображает те же самые уровни
сигнала, что и индикаторы (измерители) DM1000.

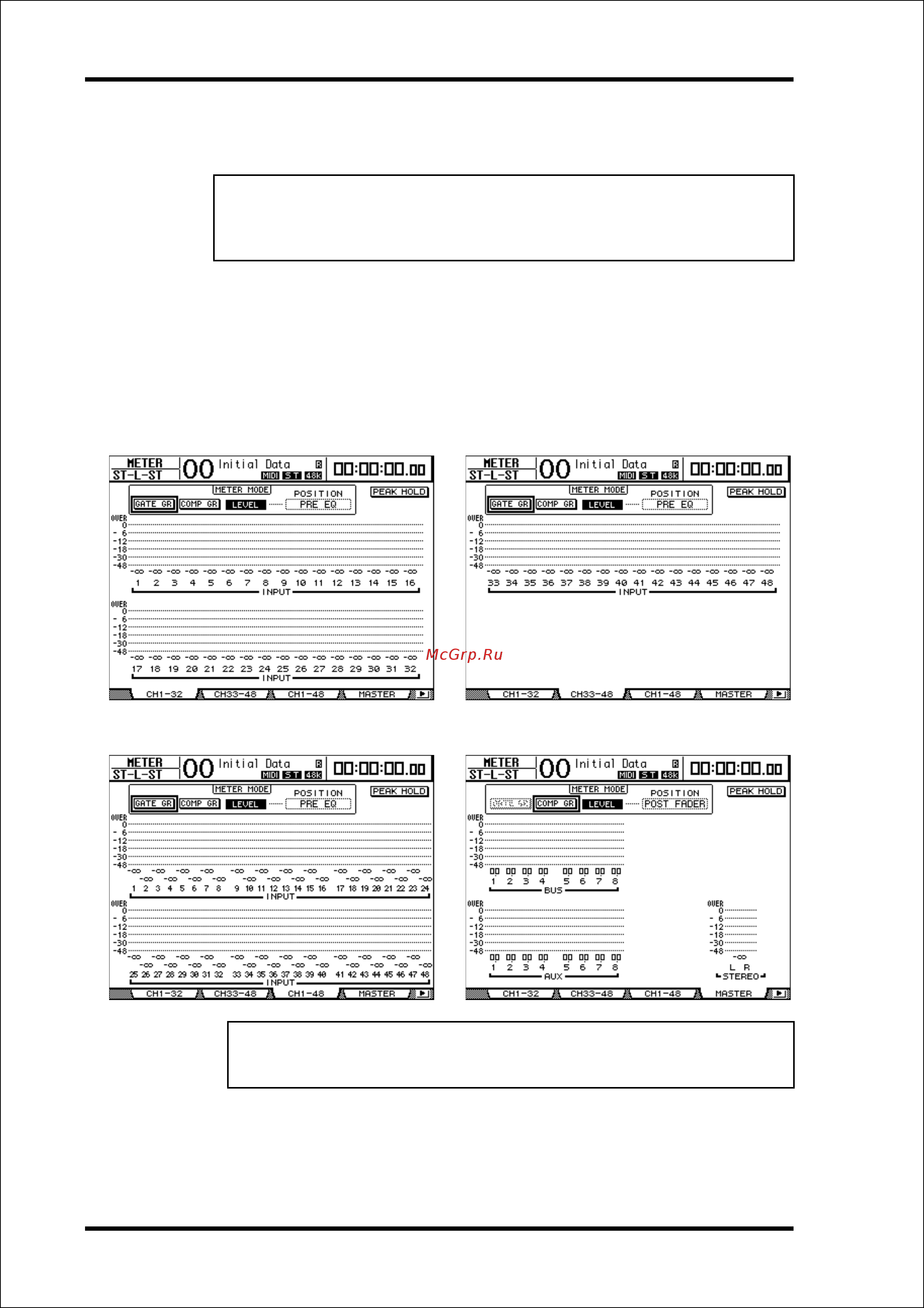

4 При выборе страницы CH1-32, CH33-48 или главной страницы
используйте параметр MASTER MODE для выбора одного из следующих
трех типов сигнала измерения:
• GATE GR: уровень сокращения усиления для шлюза (за исключением глав-
ной страницы)
• COMP GR: уровень уменьшения усиления для компрессора---
• LEVEL: входной уровень входного канала или выходной уровень выходного
канала
страница CH1-32
страница CH33-48
страница CH1-48
главная страница
Примечание: На этих страницах также можно менять позицию измерения,
используя параметр POSITION. Данный параметр меняется вместе с пара-
метром Meter | Position.
