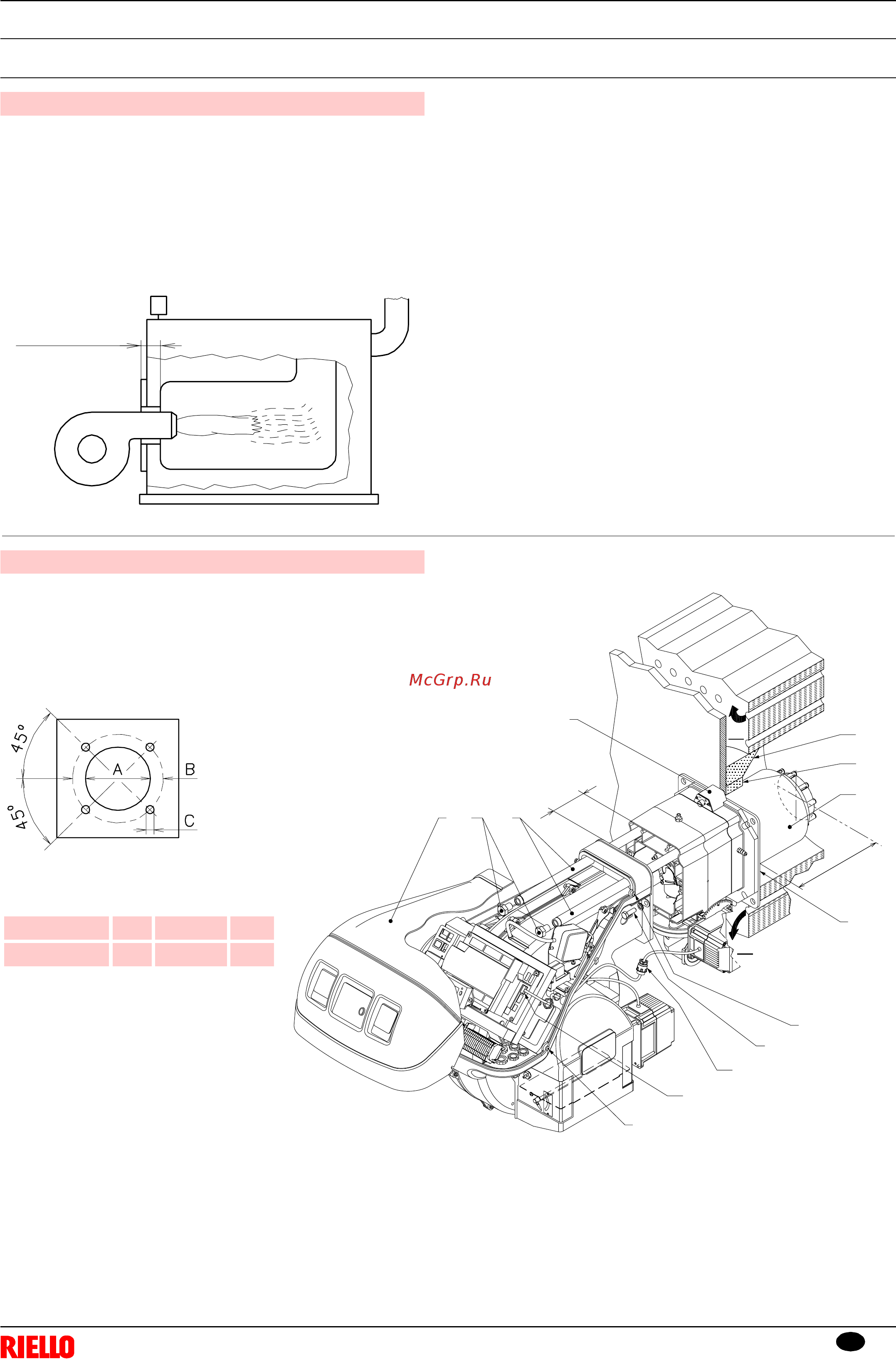

13
RU
Установка
4.5 Крепление горелки к котлу
Пояснение
Рис. 10
Горелки RS 68/E BLU - RS 120/E BLU предназначены для
функционирования как на котлах с инверсией пламени* (в
этом случае рекомендуется модель с длинной головкой),
так и на котлах с камерой сгорания (трёхходовых), на
которых достигаются наилучшие результаты низкого уровня
излучения NO
x
.
Максимальная толщина передней дверцы котла, включая
огнеупорную футеровку, не должна превышать 200 мм (см.
Рис. 10).
(*) Для котлов с инверсией пламени, если необходимо,
имеется комплект для снижения выделения газов.
Смотри Аксессуары в Приложении B.
Комплект состоит из 5 газовых трубок идентичных 5
трубкам, расположенным на головке горелки. В
стандартных условиях головка горелки оснащена второй
группой трубок, из которых выходит газ в направлении,
отличном от направления предыдущей группы.
Благодаря комплекту, вторая группа трубок заменяется,
чтобы в результате все трубки были одинаковыми.
После монтажа комплекта, проверьте его эффективность
путём измерения дымов и выпускания газа.
200 мм МАКС.
D1079
Подготовка котла
100
mm
5
9
12
11
8
3
4
21
L
10
13
13
3
15
14
Сверление пластины котла
Просверлите запирающую пластину камеры сгорания как
показано на Рис. 11. Расположение нарезных отверстий
может быть произведено путём использования теплового
экрана из комплекта горелки.
мм AB C
RS 68/E BLU 195 275-325 M 12
RS 120/E BLU 195 275-325 M 12
Рис. 12
Длина форсунки
Длина форсунки выбирается на основании указаний
завода-изготовителя котла и в любом случае, должна быть
больше толщины дверцы котла вместе с футеровкой.
Возможная длина L может быть:
Форсунка 12)
• короткая 255 мм
• длинная 390 мм
Для котлов с передними оборотами дыма 13), или с
камерой инверсии пламени выполните защитное
приспособление из огнеупорного материала 11) между
футеровкой котла 12) и форсунки 10). Защитное
приспособление должно позволять вынимание форсунки.
Смотри Рис. 12.
Для котлов с водоохлаждаемой лицевой панелью
необходимо футеровочное покрытие 11)-12), если не
указано заводом-изготовителем.
Рис. 11
D7950
