Закончив регулировку головки горения:

³ снова установить горелку на направляющие 3) примерно на

100 мм от муфты 4) - положение горелки указано на Рис. 12;

³ вставить кабель зонда и кабель электрода и подвинуть

горелку до муфты, положение горелки указано на Рис. 18;

³ подсоединить вилку серводвигателя 14)(Рис. 12) и

закрутить кабельный зажим 15)(Рис. 12);

³ подсоединить штуцер реле максимального давления

газа;

³ установить винты 2) на направляющие 3);

³ прикрепить горелку к муфте винтами 1).

При закрытии горелки на направляющих нужно

осторожно вытянуть наружу высоковольтный

кабель и провод зонда определения пламени

так, чтобы они слегка натянулись.

ОСТОРОЖНО

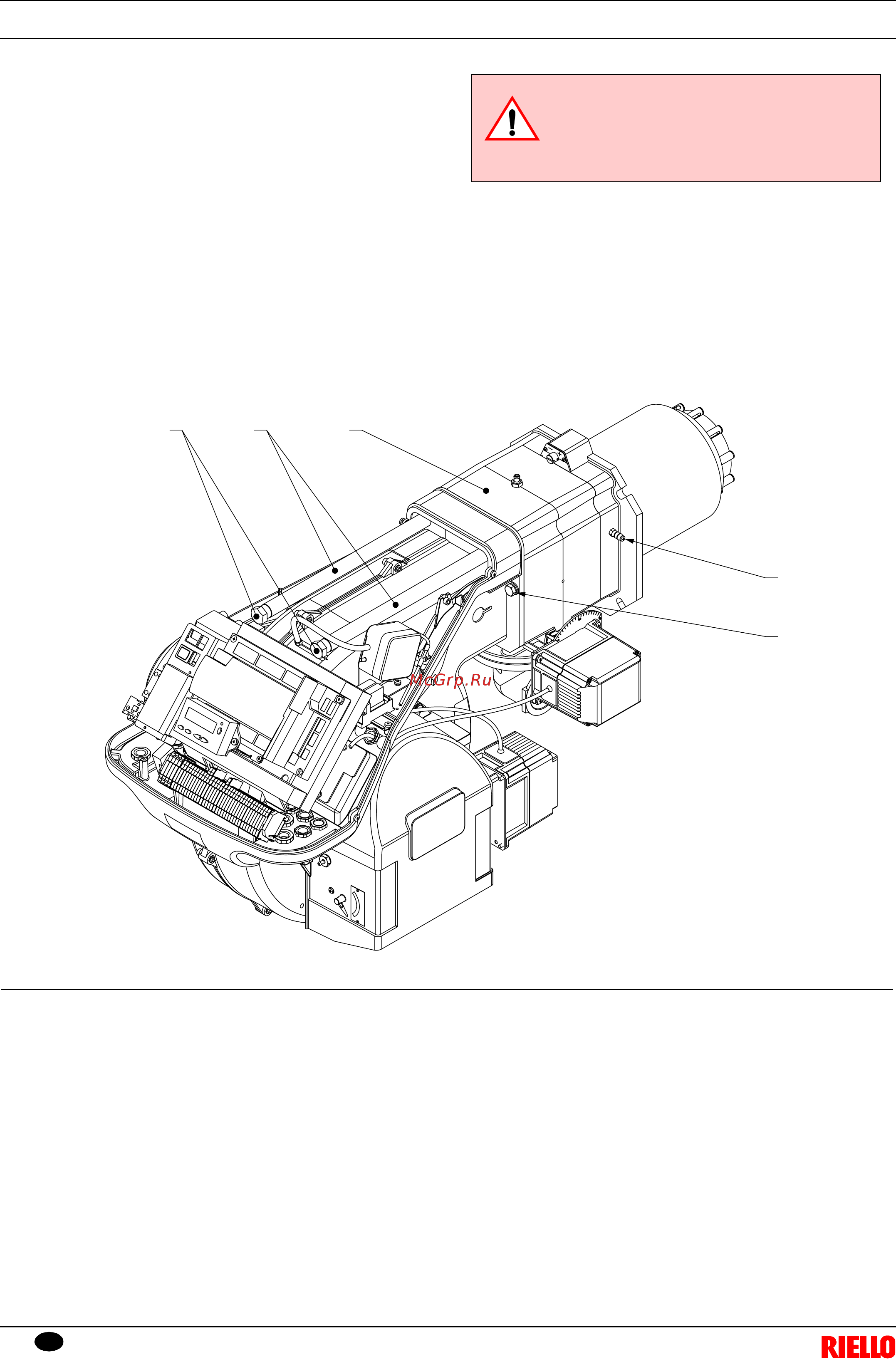

Рис. 18

D7943
