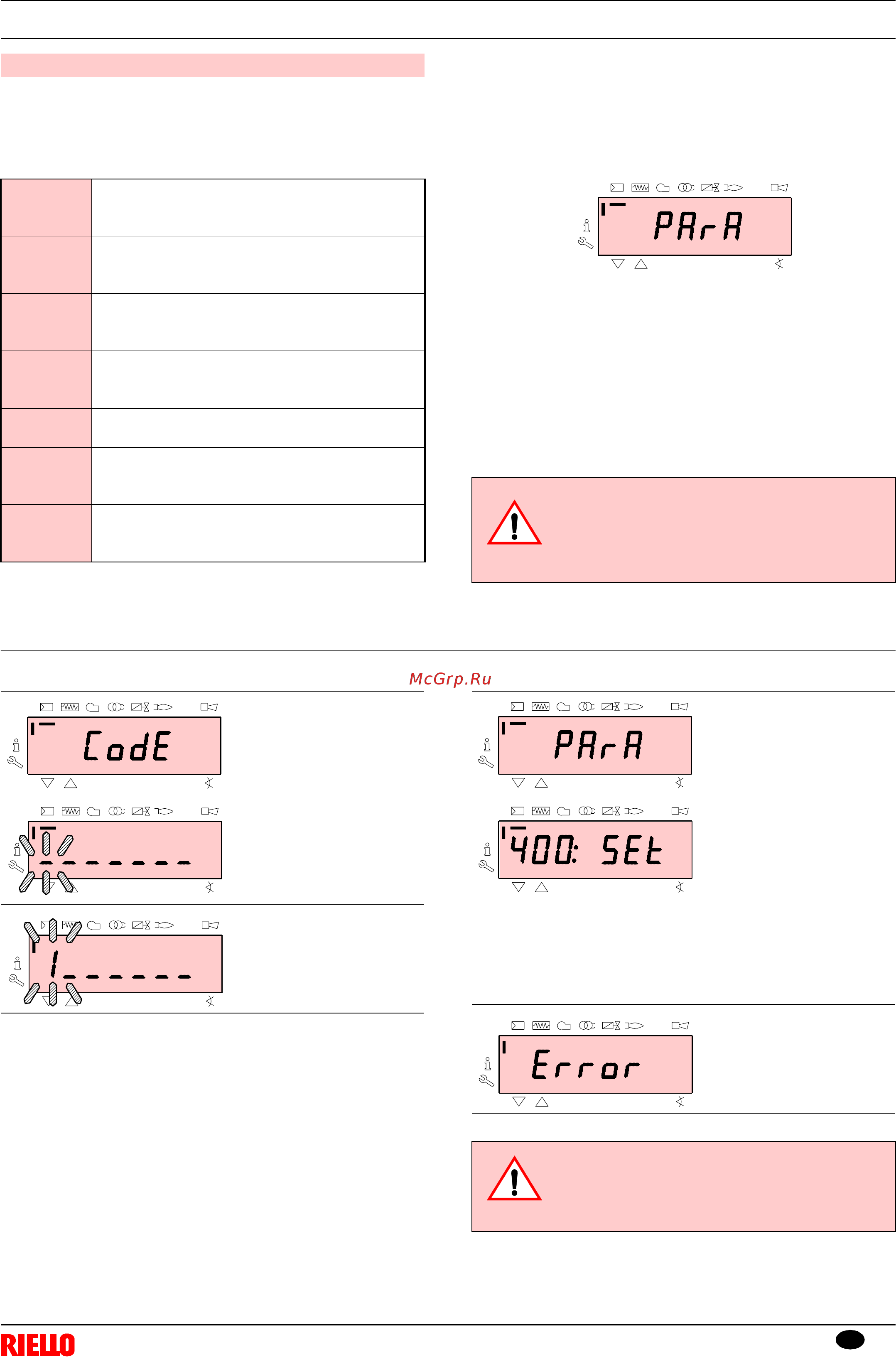

27
RU
Отображает и позволяет изменять/программировать
полный список параметров, указанный в таблице на стр.34.
Параметры, установленные на заводе, не отображаются.
Уровень параметры разделён на группы:
Чтобы выйти на этот уровень, обратиться к “Процедуре
доступа через пароль”.
Выполнив процедуру доступа, на дисплее появляется на
несколько секунд “PArA”.
Выбрать нужную группу параметров с помощью клавиш “+“ и “-
“, и подтвердить, нажав на клавишу “i/reset”.
Внутри нужной группы просмотреть список с помощью клавиш
“+“ и “-”. В конце списка на дисплее появится надпись “End”.
Чтобы вернуться в Режим нормальной визуализации, нажать
одновременно клавиши “+” и “-” (esc) 2 раза.
Для изменения параметра обратиться к “Процедуре
изменения параметра”.
Режим Параметры
100: ParA Основные параметры
Сведения и идентификационные данные
системы.
200: ParA Контроль Горелки
Тип режима работы, время срабатывания и
безопасность в разных фазах.
400: Set Кривая модуляции Воздух/Топливо
Определение точек регулировки Воздух/
Топливо
500: ParA Установка серводвигателей
Выбор установки серводвигателей Воздух/
Топливо в разных фазах.
600: ParA Серводвигатели
Установка и направление серводвигателей.
700: HISt История ошибок:
Выбор различных способов визуализации
истории ошибок.
900: dAtA Данные о процессе
Визуализация данных для управления
горелкой на расстоянии.
Все параметры проверены на заводе.
Изменение/нарушение может подвергнуть риску
правильную работу горелки и причинить ущерб
людям или имуществу, и в любом случае, должно
проводиться квалифицированным персоналом.
P
m³ / h
m³ l l / h
%
D7722
ОПАСНОСТЬ
Запуск, калибровка и режим работы горелки
5
Процедура доступа через пароль
Нажимать одновременно
клавиши “F” и “A” в
течение 1сек.: на
дисплее на мгновение
появится надпись
“CodE“, затем сразу же
появится 7 черточек,
первая из которых
мигающая.
При помощи клавиш “+”
и “–” выбрать первую
букву или цифру пароля
и подтвердить, нажав на
клавишу “i/reset”.
P
m³ / h
m³ l l / h
%
P
m³ / h
m³ l
l/h %
D7721D7735
%
l/hlm³
m³ / h
P
D7744
После подтверждения
появится знак “–”.
Продолжать таким же
образом для всего пароля.
После введения
последней буквы пароля
подтвердить, нажав на
клавишу “i/reset”: если
введённый пароль
правильный, не несколько
секунд появится надпись
“PArA“, затем вы
получите доступ к разным
группам параметров.
При помощи клавиш “+” и
“–” выбрать желаемую
группу.
Если введённый пароль
неправильный, появится
надпись “Error“.
Необходимо повторить
процедуру.
Пароль может быть доверен только
квалифицированному персоналу или
персоналу Сервисного Центра и должен
храниться в надёжном месте.
D7722D7736
P
m³ / h
m³ l l / h
%
P
m³ / h
m³
ll/h%
D7745
P
m³ / h
m³ l
l/h %
ОПАСНОСТЬ
