24
RU
5.6 Способы визуализации и программирование

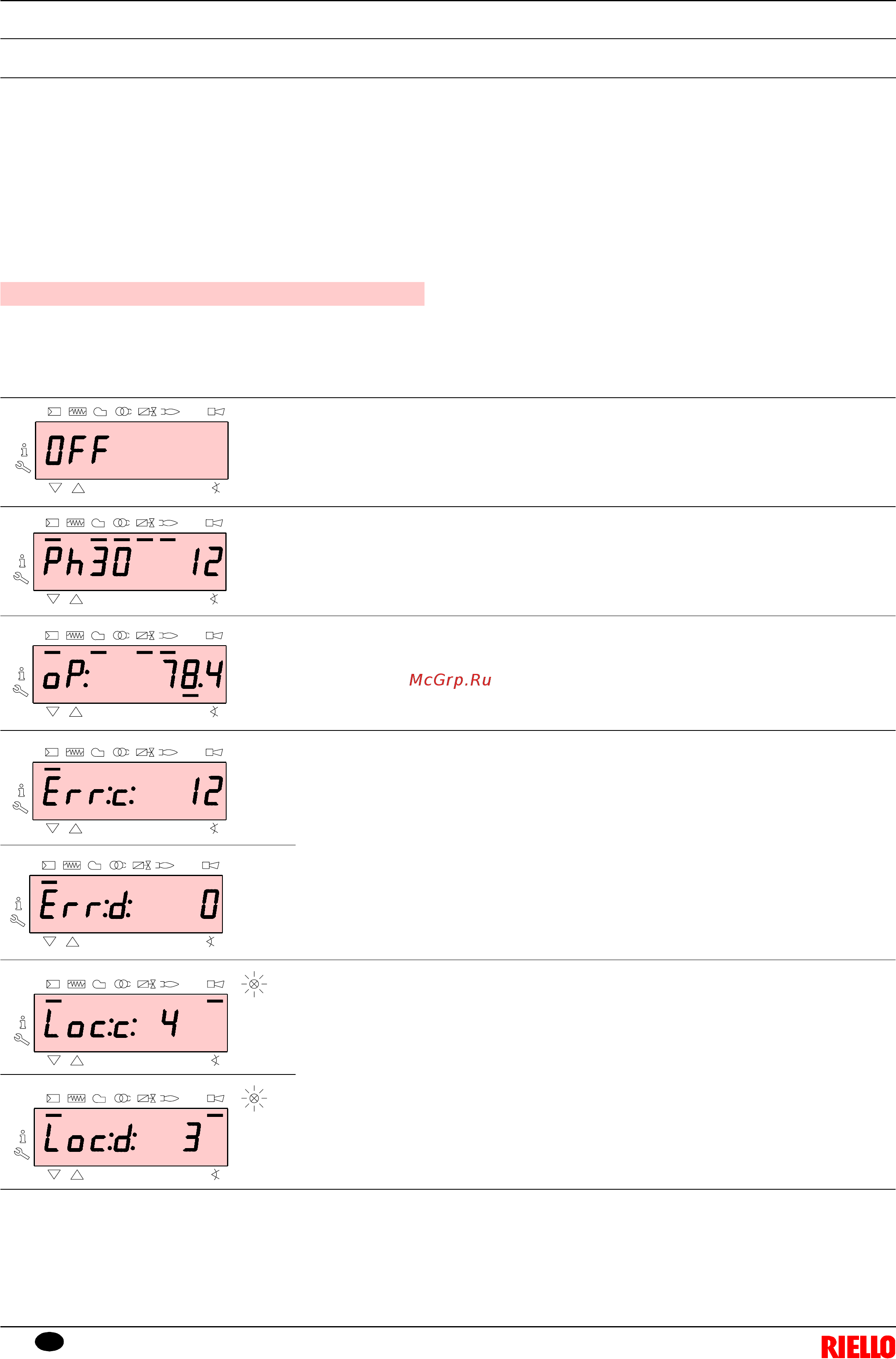

Способы функционирования Панели оператора и, в частности, способы вывода информации на дисплей - 4:
³ Нормальный Режим
³ Режим Info (InFo)
³ Режим Service (Ser)
³ Режим Параметры (PArA)
Далее указана информация для того, чтобы войти и оперировать на разных уровнях.
Отображает условия функционирования и позволяет изменить рабочую точку горелки вручную.
Не требует нажатия клавиш на Панели оператора.
Обеспечивает доступ к другим режимам визуализации и программирования.
Далее приведены некоторые примеры в стандартных условиях.
Горелка в состоянии ожидания запроса на нагревание или многопозиционный
переключатель “0-1” на Рис. 23 в положении “0”.
На дисплее отображаются разные фазы запуска, включения и выключения
горелки.
В примере сбоку дисплей показывает, что горелка находится в фазе 30 (см.
диаграмму на Рис. 34) и осталось 12 сек. до перехода в последующую фазу.
Горелка функционирует при требуемой нагрузке (в примере сбоку 78.4%).
На дисплее отображаются поочерёдно коды ошибок (в примере сбоку c: 12) и
соответствующая диагностика (в примере d: 0).
Система приводится в безопасное положение и появляется сообщение, указанное
на следующем рисунке.
Горелка остановлена.
На дисплее отображается поочерёдно код блокировки (в примере сбоку c: 4) и
соответствующая диагностика (в примере d: 3).
Включён индикатор блокировки красного цвета.
