25
RU

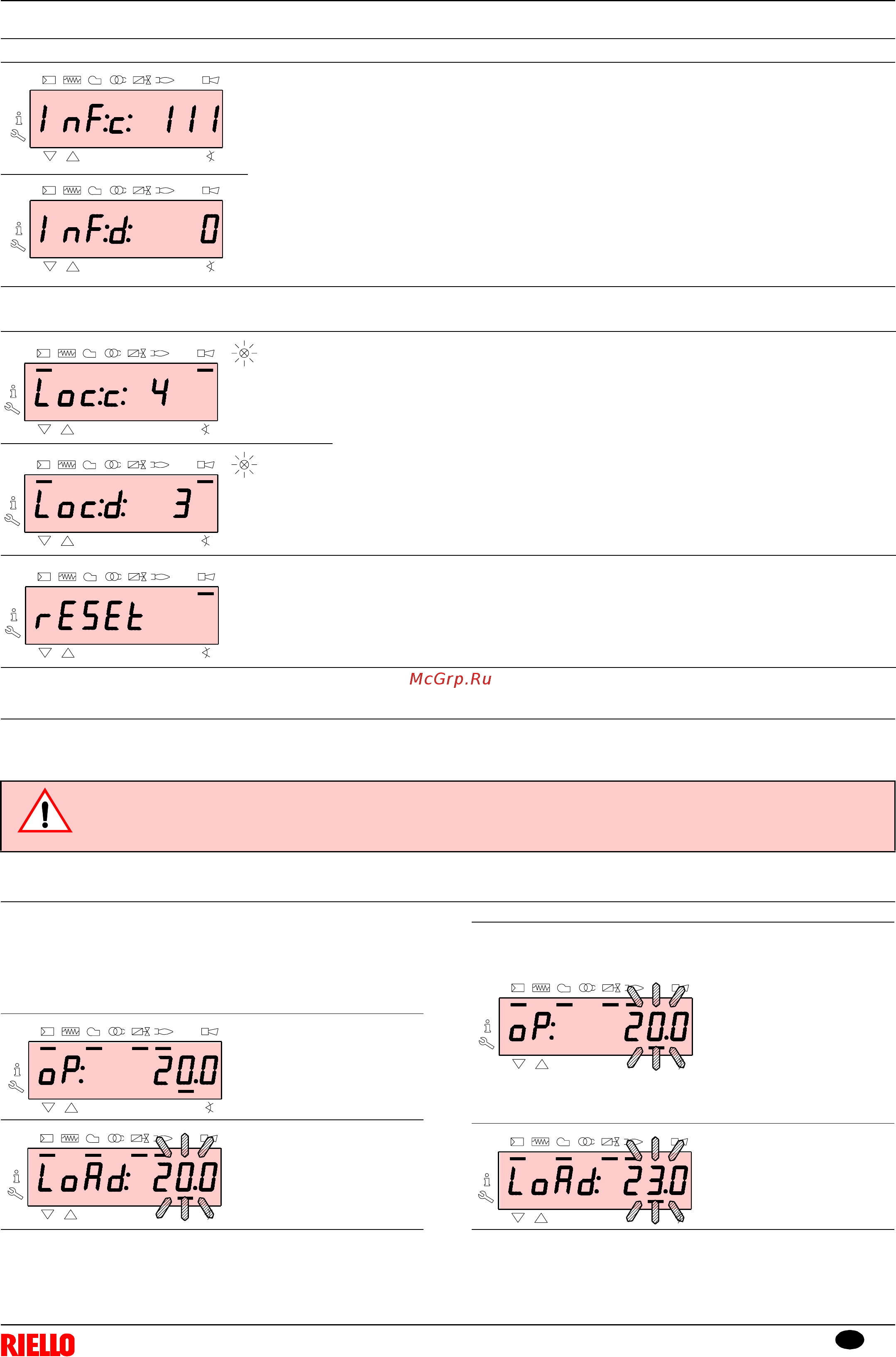

На дисплее отображаются поочерёдно код и диагностика ошибки, которая не приводит
систему в безопасное состояние.
D7716
P
m³ / h
m³ l
l/h %
D7717
P
m³ / hm³ l l / h
%
Запуск, калибровка и режим работы горелки
5
Процедура разблокировки
Процедура ручной блокировки
В случае необходимости можно остановить оборудование и, следовательно, горелку вручную, нажав на клавишу “i/reset“
одновременно с любой другой клавишей Панели оператора.
Горелка заблокирована, если на Панели оператора включён красный индикатор
и на дисплее отображаются поочерёдно код блокировки (в примере сбоку c: 4) и
соответствующая диагностика (в примере d: 3).
Для того, чтобы разблокировать, нажимайте клавишу “i/reset” в течение 1сек: на
дисплее появится “rESEt”.
При отпускании клавиши сигнал блокировки исчезнет, а красный индикатор
погаснет.
Прибор разблокирован.
Выключатель 1-0 на Рис. 28 не производит немедленной остановки горелки, а начинает фазу гашения.
P
m³ / h
m³
ll/h%
D7712
P
m³ / h
m³
ll/h%
D7713D7746
P
m³ / h
m³ l l / h
%
ОСТОРОЖНО
Процедура ручного режима работы
Отрегулировав горелку и определив точки кривой
модуляции, можно проверить функционирование горелки на
всей кривой ручным способом.
Например
Чтобы выйти из ручного режима, нажимать одновременно
клавиши “+” и “-” (esc) в течение 3 секунд: горелка будет
работать в автоматическом режиме, а мощность будет
зависеть от термостата/реле давления регулировки (TR).
Горелка работает при
требуемом процентном
отношении нагрузки: 20%.
Нажимать на клавишу “F”
в течение 1 секунды:
появится надпись “LoAd”,
при этом значение
процентного отношения
нагрузки мигает.
D7765
P
m³ / h
m³
ll/h%
D7766
P
m³ / h
m³ l l / h
%
При отпускании клавиши
“F” появляется
стандартное отображение с
мигающим актуальным
значением процентного
отношения нагрузки: это
означает, что горелка
работает в ручном режиме
(исключена любая внешняя
регулировка, действуют
только устройства защиты).
Держать нажатой клавишу
“F” и при помощи клавиш
“+” o “–” увеличить или
уменьшить процентное
отношение нагрузки.
D7767
P
m³ / h
m³ l
l/h %
D7768
P
m³ / hm³ l l / h
%
