Запуск, калибровка и режим работы горелки
5
5.10 Регулировка горелки
Мощность при розжиге
Согласно стандарту EN 676.
Горелки с МАКС. мощностью до 120 кВт
Розжиг может произойти при макс. рабочей мощности.
Пример:
³ макс. рабочая мощность : 120 кВт
³ макс. мощность розжига : 120 кВт
Горелки с МАКС. мощностью свыше 120 кВт
Розжиг должен происходить при сокращённой мощности по
отношению к макс. рабочей мощности.
Если мощность при розжиге не превышает 120 кВт, не
требуется никакого подсчёта. Если же мощность при
розжиге превышает 120 кВт, стандарт определяет, чтобы её
значение было определено в зависимости от времени
безопасности "ts" электрических приборов:
для ts = 3сек мощность при зажигании должна быть равной
или меньше 1/3 максимальной рабочей мощности.
Например
МАКС. рабочая мощность 450 кВт.
Мощность при розжиге должна быть равной или меньше
150 кВт с ts = 3 сек
Для того, чтобы измерить мощность при зажигании:
³ отсоединить штепсельную вилку 7)(Рис. 5) кабеля зонда
ионизации (горелка включится и заблокируется через
безопасное время);
³ выполнить 10 розжигов с последовательными блокировками;
³ посмотреть на счётчике количество сожжённого газа:
Это количество должно быть равным или ниже, чем
данное в формуле, для ts = 3сек.:
Vg: выделенный объём при выполнении розжигов (Sm
3
)
Qa: расход зажигания (Sm
3
/ч)
n: количество розжигов (10)
ts: время безопасности (сек)
Пример для газа G 20 (9,45 кВтч/Sm
3
):
мощность розжига 150 кВт
соответствуют 15,87 Sm
3
/ч
После 10 розжигов с блокировкой расход, взятый со
счётчика, должен быть равным или меньше:
Максимальная мощность
МАКС.мощность выбирается из рабочего диапазона Рис. 3.
Регулировка газа
Измерить расход газа на счётчике.
Для примера может быть взят из таблицы на стр. 52,
достаточно снять давление газа на манометре Рис. 38 и
выполнить указания стр. 52.
³ Для снижения расхода необходимо уменьшить давление
газа на выпуске при помощи регулятора давления,
расположенного под клапаном газа.
³ Для увеличения расхода необходимо повысить давление
газа на выпуске регулятора.
ЗАМЕЧАНИЕ
Если давление газа позволяет, то закрыв зажимное кольцо
2)(Рис. 16) можно получить сокращение образования NOx.
Если же давление газа, необходимое для горелки, (см.
Приложение C), недостаточное, то откройте зажимное
кольцо больше 2) по отношению к значению, указанному в
диаграмме на Рис. 17.
Проверить, чтобы горение было удовлетворительным и без
пульсаций.
Регулировка воздуха
Если необходимо, то измените градусы серводвигателя воздуха.
Минимальная мощность
МИН. мощность выбирается из рабочего диапазона Рис. 3.
Vg =
3600
Qa (макс. расход горелки) x n x ts
Vg =
3600
15,87 x 10 x 3
= 0,132 Sm
3
5.9 Функция CALC
P0 P1 P2 P3 P4 P5 P6 P7 P8 P
9
0
10
20
30
40
50
60
70
80
90
100
Угол (градусы)
Точки кривой
кривая
первоначальная
P0 P1 P2 P3 P4 P5 P6 P7 P8 P9
0
10
20
30
40
50
60
70
80
90
100
Т
о
п
л
и
в
о

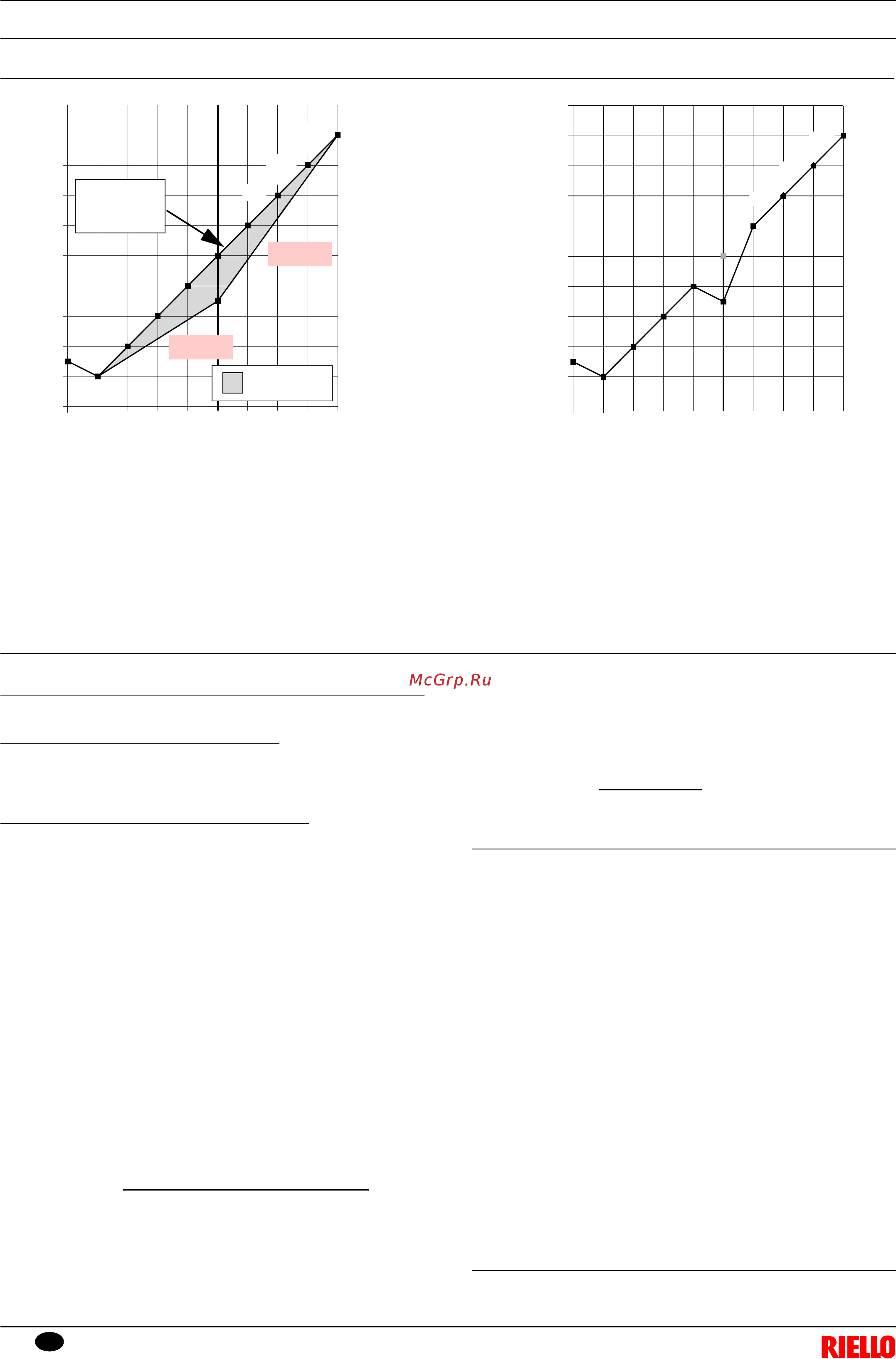

Диаграмма на Рис. 36 показывает кривую модуляции
топлива в случае, если после модификации точки “P5”
не происходит пересчёта всех других точек.
CALC-
CALC+
Точки кривой
Угол (градусы)
D7909
D7908
Рис. 35 Рис. 36
Т
о
п
л
и
в
о
Пересчёт
Диаграмма на Рис. 35 показывает как изменяется кривая
модуляции топлива, когда меняются значения точки “P5”.
Держа нажатой клавишу “+” более 3 сек. будут пересчитаны
точки от “P6” до “P8”.
Держа нажатой клавишу “+” более 3 сек. будут пересчитаны
точки от “P4” до “P2”.
