Riello RS 35/E BLU (T) [23/56] Запуск калибровка и режим работы горелки 5
![Riello RS 35/E BLU (T) [23/56] Запуск калибровка и режим работы горелки 5](/views2/1660405/page23/bg17.png)
23
RU

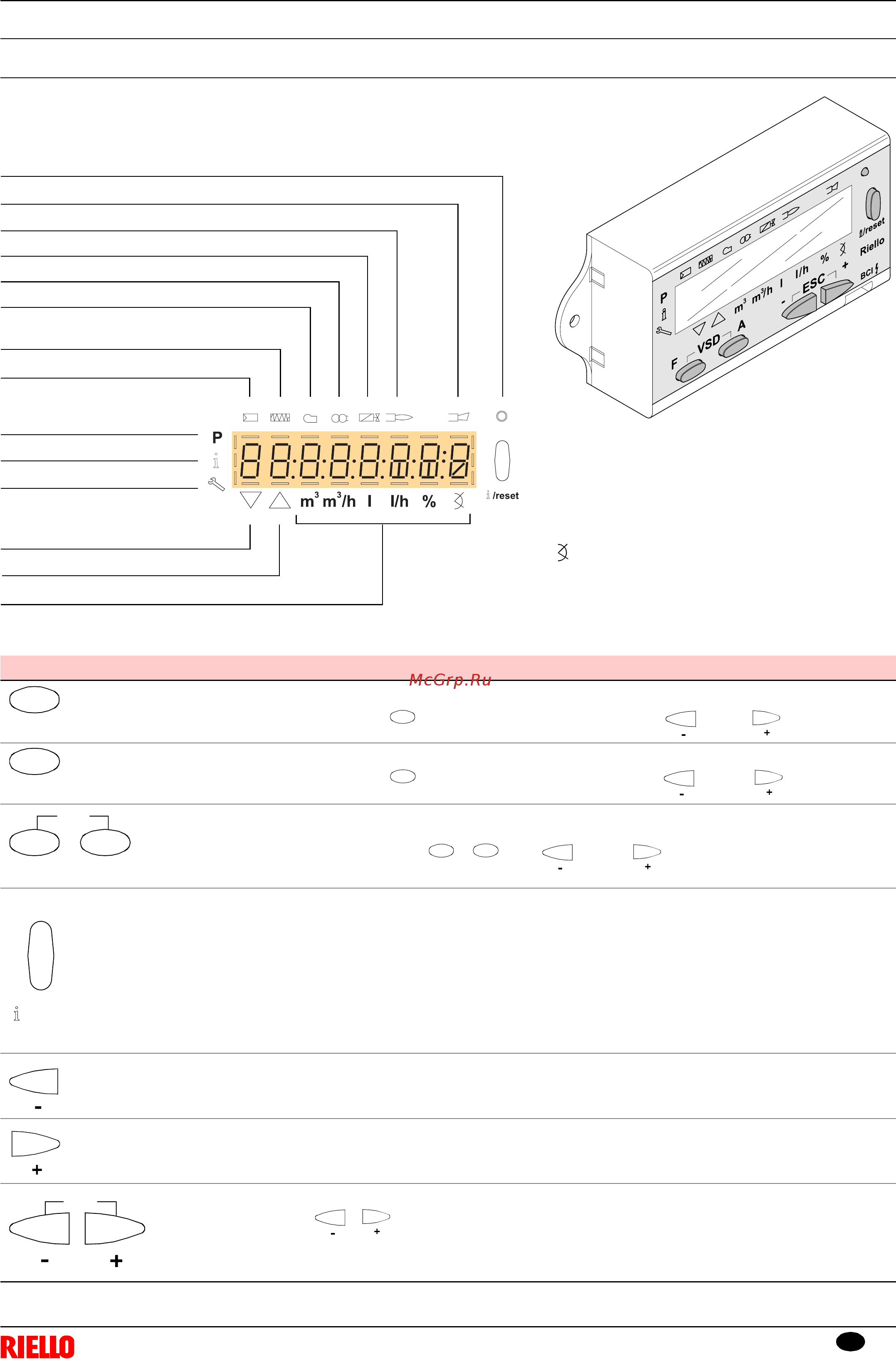

5.5 Панель оператора с жидкокристаллическим дисплеем
Описание клавиш
Клавиша Функция
- Регулировка серводвигателя топлива
(держать нажатой и регулировать значение, нажимая или же )
- Регулировка серводвигателя воздуха
(держать нажатой и регулировать значение, нажимая или же )
- Доступ к Функция Параметры P
(нажать одновременно и плюс или же
- Вход в Функцию Параметры
- Reset в случае блокировки
- Вход в меню нижнего уровня
- Функция Service и Функция Info позволяют:
* выбор параметра (мигающий символ) (держать клавишу нажатой в течение <1 сек)
* вход в меню нижнего уровня (держать клавишу нажатой в течение 1 ÷ 3 сек)
* вход в меню высшего уровня (держать клавишу нажатой в течение 3 ÷ 8 сек)
* вход в другой Режим (держать клавишу нажатой в течение > 8 сек)
- Уменьшение величины
- Вход на нижнюю точку кривой модуляции
- Просмотр списка параметров
- Увеличение величины
- Вход на верхнюю точку кривой модуляции
- Просмотр списка параметров
Функция выхода (ESC)
(нажать и одновременно)
- Не подтверждает значение
- Вход в меню верхнего уровня
Лампочка аварийной остановки
Наличие пламени
На клапан подаётся питание
На трансформатор розжига подаётся питание
На двигатель вентилятора подаётся питание
Подогреватель активирован
Запрос температуры
Функция Info активирована
Функция Service активирована
Закрывание серводвигателей
Открывание серводвигателей
Единица измерения
Описание символов
Аварийная остановка
Функция Параметры активирована
только для горелок на жидком топливе
Перечень единиц измерения
м
3
кубический метр
м
3
/чкубический метр/час
ллитр
л/члитр/час
% величина в процентах
степень открывания серводвигателей
Единица измерения величины определяется
наличием метки в соответствующей единице
измерения.
Рис. 32
Рис. 33
F
F
A
A
VSD
AF
F A
/reset
ESC
Запуск, калибровка и режим работы горелки
5
