29
RU

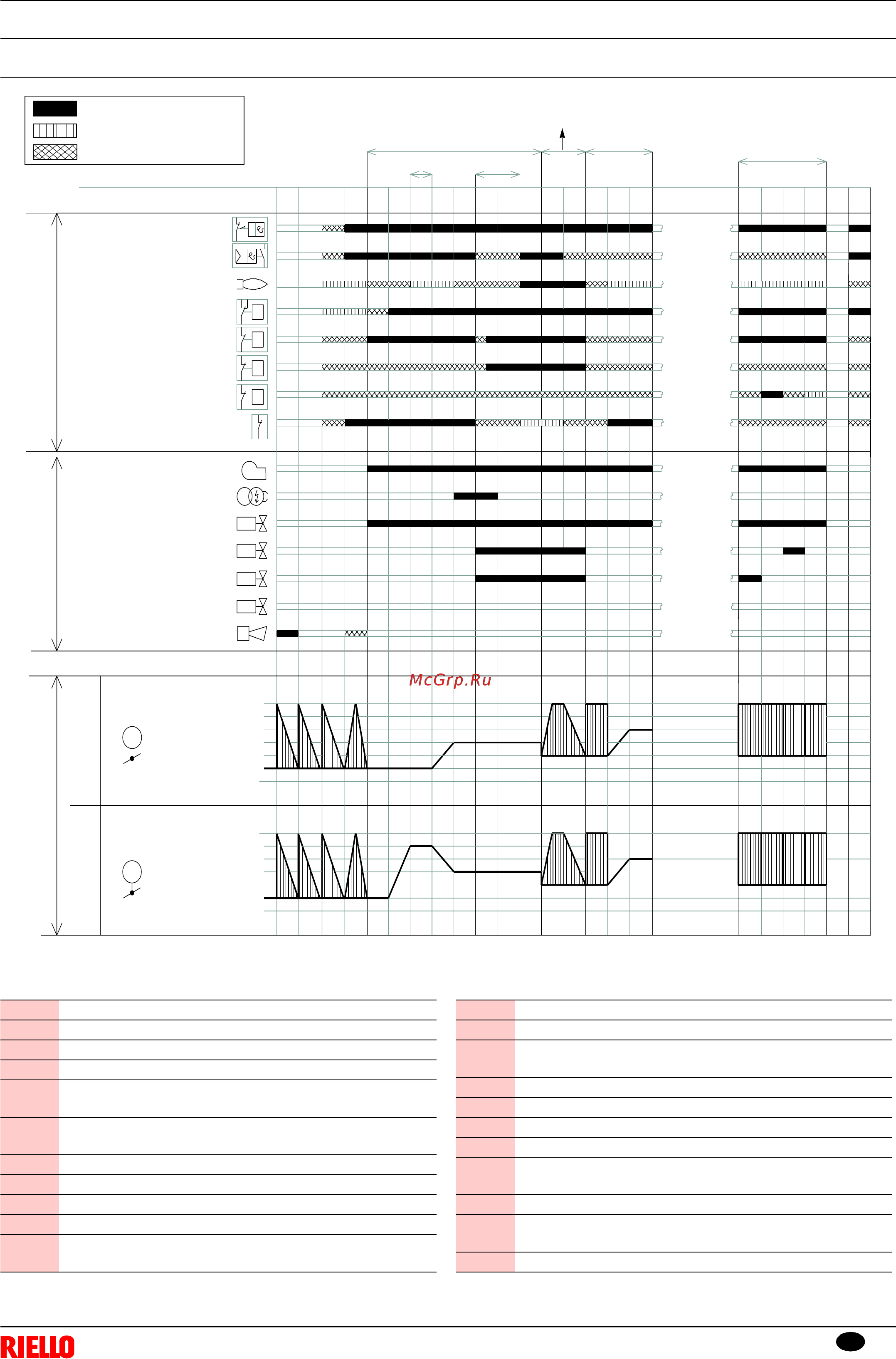

5.7 Последовательность режима работы горелки
00 01 10 12 22 24 30 36 38
40 42 44 60 62 70 72 74 80 81 82 83 90
Pa
P
P
P
P
P
Перечень фаз
Ph00 Блокировочная фаза
Ph01 Предохранительная фаза
Ph10 t10 = перерыв для закрывания
Ph12 Standby
Ph22 t22 = Подъёмная рампа двигателя вентилятора (двигатель
вентилятора = ON, предохранительный клапан = ON)
Ph24 Горелка становится в положение предварительной
вентиляции
Ph30 t1 = время предварительной вентиляции
Ph36 Горелка становится в положение розжига
Ph38 t3 = время предварительного розжига
Ph40 TSA1= время безопасности 1 (трансформатор розжига ON)
Ph42 TSA1 = время безопасности 1 (Трансформатор розжига
OFF), t42 = время предварительного розжига OFF
Ph = Фаза
Ph44 t44 = время паузы 1
Ph60 Режим работы
Ph62 t62 = макс. время для получения низкого пламени (горелка
становится в положение гашения)
Ph70 t13 = время после сгорания
Ph72 Горелка становится в положение пост-вентиляции
Ph74 t8 = время пост-вентиляции
Ph80 t80 = время выпускания (проверка герметичности клапанов)
Ph81 t81 = время атмосферного теста (проверка герметичности
клапанов)
Ph82 t82 = время наполнения (проверка герметичности клапанов)
Ph83 t83 = время теста давления (проверка герметичности
клапанов)
Ph90 Время задержки из-за недостатка газа
Контроль
герметичности
Режим работы
ВыключениеЗапуск
t1 TSA1
Номер фазы
СИГНАЛЫ НА ВХОДЕ
Термостат/реле давления
СИГНАЛЫ НА ВЫХОДЕ
Термостат/реле давления
Зонд ионизации ION
Реле давления воздуха PA
Реле минимального давления газа PGmin
Реле максимального давления газа PGM
Реле давления газа для контроля
герметичности PGVP
Альтернатива проверке герметичности CPI
безопасности TS
Двигатель вентилятора MV
Трансформатор розжига ТА
Отсекающий клапан
Предохранительный клапан V1
Регулировочный клапан V2
Контрольный клапан VP
Сигнализация блокировки
предела TL
СЕРВОДВИГАТЕЛИ
воздух топливо
90°
Номинальная нагрузка
Пол. после вентил..
Нагрузка зажигания
Низкое пламя
Пол.при отсутств. нагрузки
0°
90°
Номинальная нагрузка
Пол. после вентил..
Нагрузка зажигания
Низкое пламя
Пол.при отсутств. нагрузки
0°
Сигнал ON
Сигнал OFF
Любой сигнал разрешён
Рис. 34
D7727
Запуск, калибровка и режим работы горелки
5
