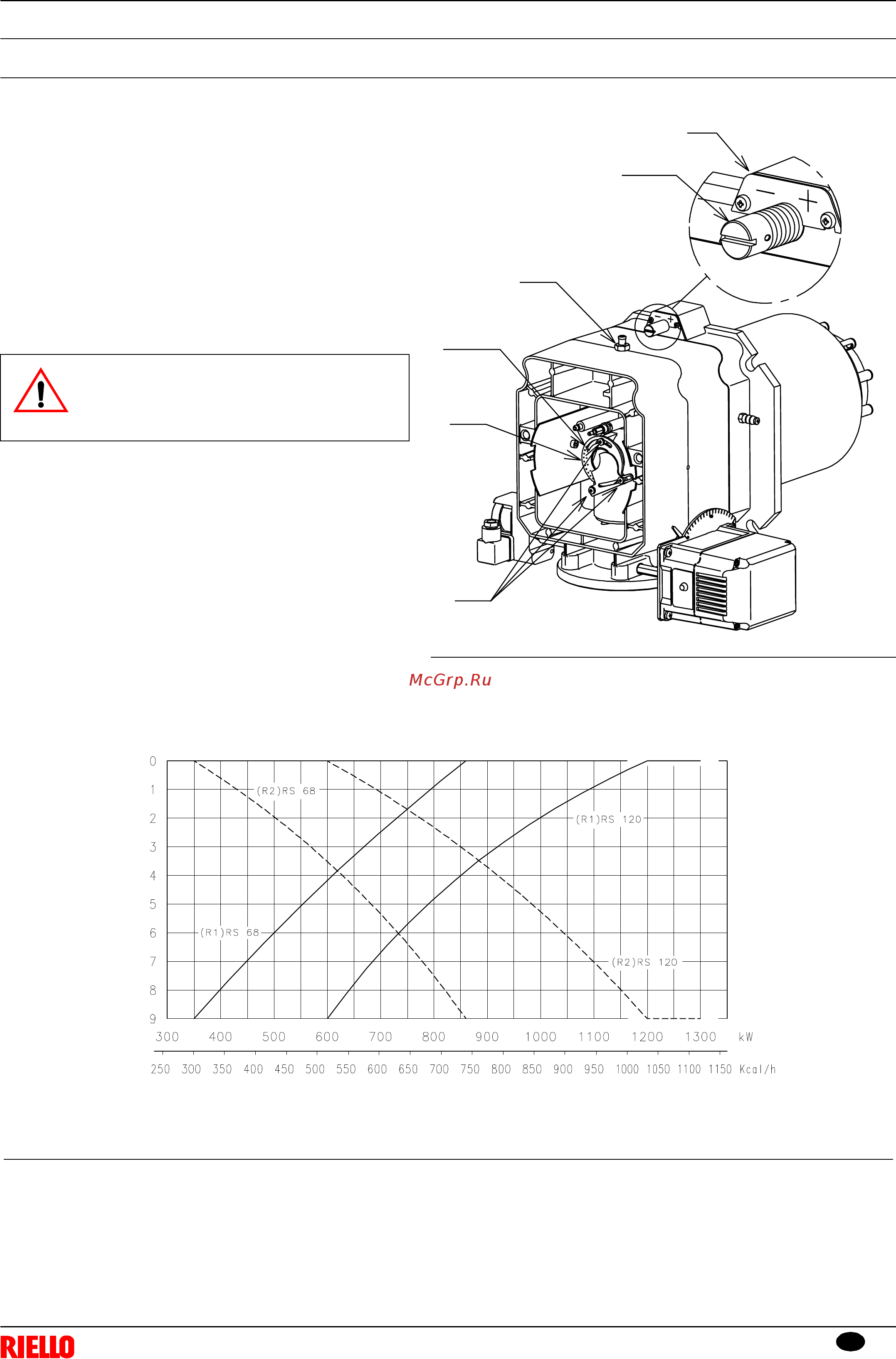

4.7 Регулировка головки горения

В этой фазе монтажа головка горения фиксируется к

котлу как показано на Рис. 14. и значительно упрощает её

регулировку, которая зависит только от максимальной

мощности горелки.

Предусмотрены две регулировки головки:

³ регулировка воздуха R1;

³ регулировка газа/центрального воздуха R2.

Найдите на диаграмме Рис. 17 риску, соответственно

которой регулируется как воздух, так и газ/центральный

воздух.

Регулировка воздуха

Повернуть винт 4), чтобы он совпал с риской на передней

плоскости 5) фланца.

Регулировка газа

Ослабить 3 винта 1) и повернуть зажимное кольцо 2) так,

чтобы совпасть с риской на указателе 3). Заблокировать

3 винта 1).

Например

RS 68/E BLU, мощность горелки = 500 кВт.

На диаграмме Рис. 17 показаны регулировки для данной

мощности:

³ воздух:R1 = риска 6;

³ газ/центральный воздух:R2 = риска 2.

ЗАМЕЧАНИЕ

На диаграмме приведена оптимальная регулировка для

типа котла согласно Рис. 4.

ЗАМЕЧАНИЕ

Указанные регулировки могут быть изменены во время запуска.

ВАЖНЫЕ ЗАМЕЧАНИЯ

Чтобы упростить регулировку, ослабить винт

6)(A), выполнить регулировку, затем

заблокировать.

(R2)

(R1)

D7675

Рис. 16

ОСТОРОЖНО

°кол-во рисок

Максимальная мощность горелки

D2381

Рис. 17
