Riello RS 35/E BLU (T) [43/56] Техобслуживание 7

7.3 Открывание горелки

³ Отключите горелку от электропитания;

³ Ослабить 4 винта 1) и снять кожух 2);

³ Установить два удлинителя, входящих в комплект, на

направляющие 4) (модели TL).

³ Отсоединить вилку серводвигателя 14)(Рис. 12) и

открутить кабельный зажим 15)(Рис. 12);

³ Отсоединить штуцер реле максимального давления;

³ Снять винты 3) и отодвинуть горелку на направляющих

4) примерно на 100 мм. Отсоединить провода зонда и

электрода и совсем отодвинуть горелку назад.

В этой точке можно вынуть внутреннюю часть 5), предварительно

сняв винт 6).

7.4 Закрывание горелки

³ Отодвинуть горелку примерно на 100 мм от муфты.

³ Вставить провода и пододвинуть горелку до упора.

³ Подсоединить вилку серводвигателя 14)(Рис. 12) и

закрутить кабельный зажим 15)(Рис. 12);

³ Подсоединить штуцер реле максимального давления

газа;

³ Установить винты 3) и осторожно потянуть наружу

провода зонда и электрода до их слабого натяжения.

³ Снова установите шарнир 7) на градуированный сектор 8).

³ Демонтируйте оба удлинителя с направляющих 4).

Техобслуживание

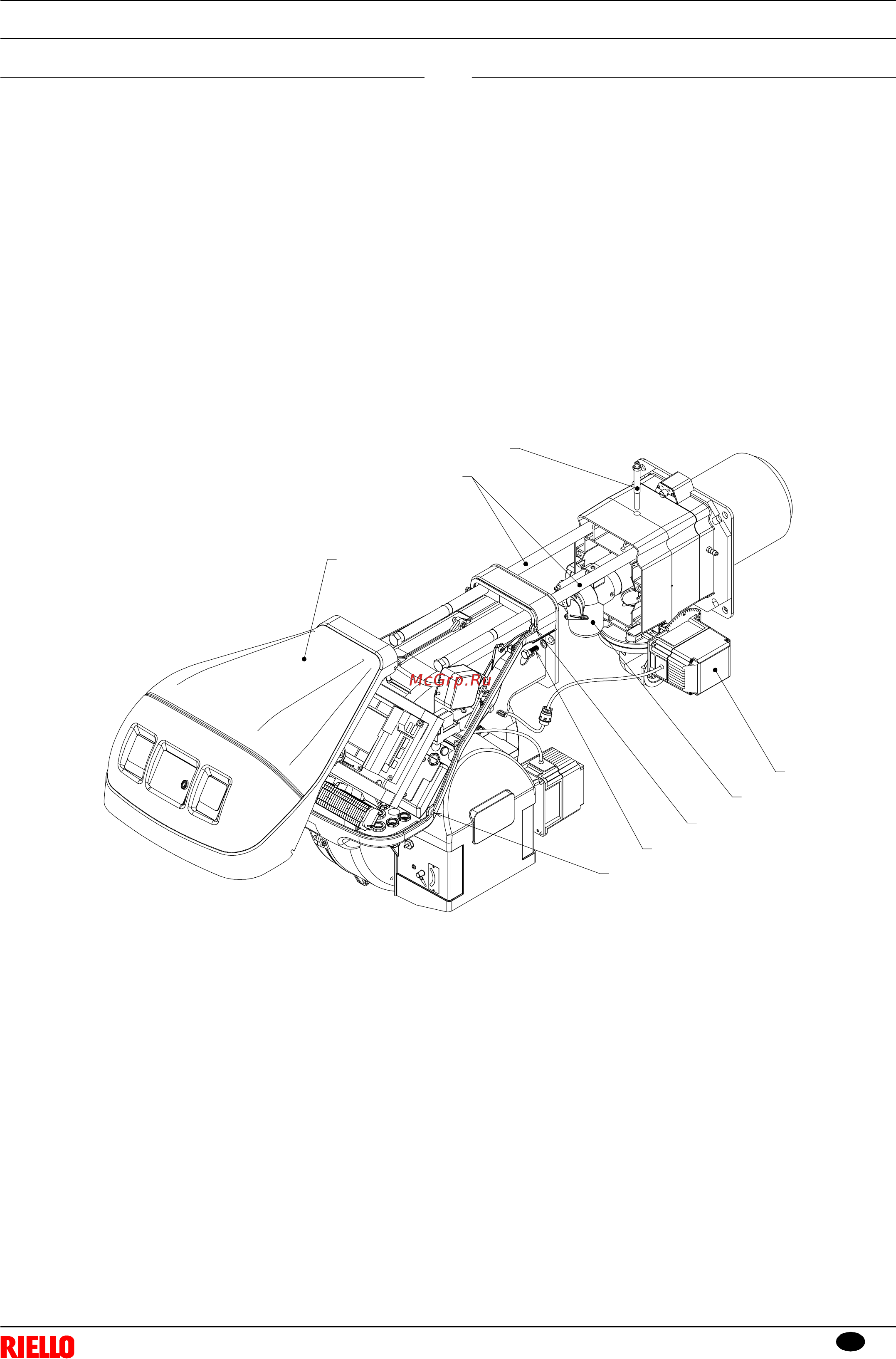

Рис. 39
