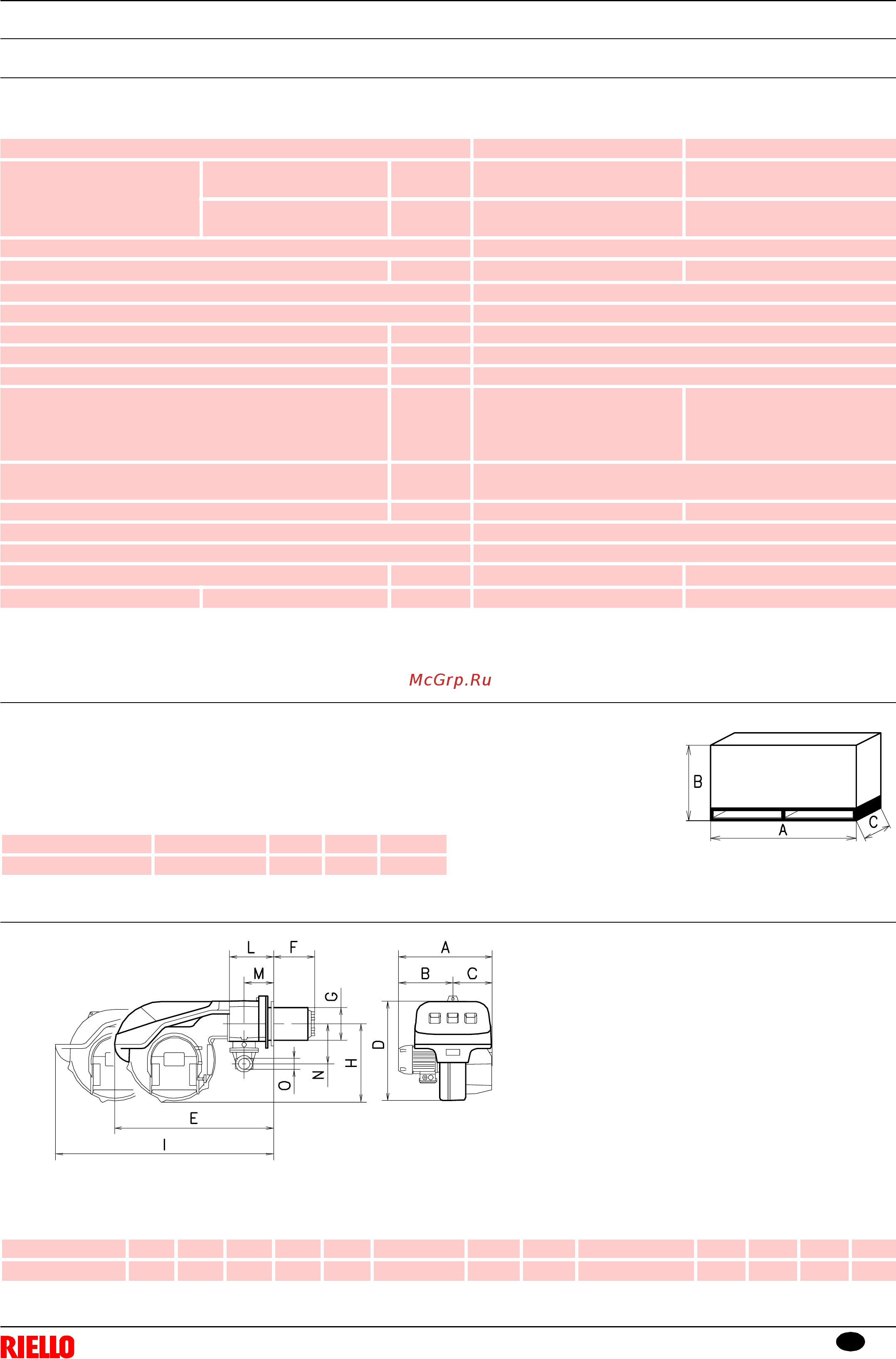

7
RU
Техническое описание горелки
3
3.4 Технические данные
(1)
Нормальные условия эксплуатации: Температура окружающей среды 20°C - Температура газа 15°C - Барометрическое давление 1013 мбар - Высота 0 м н. у. м.
(2)
Давление на штуцере реле давления Рис. 27 при нулевом давлении в камере сгорания и при максимальной мощности горелки.
(3)
Звуковое давление было измерено в лаборатории на заводе-изготовителе, горелка работала на испытательном котле на максимальной мощности.
3.5 Упаковка
3.6 Габаритные размеры
Модель RS 68/E BLU RS 120/E BLU
ТИП 846 T1 847 T1
Мощность
(1)
максимальная кВт
Mкал/ч
350 ÷ 860
301 ÷ 740
600 ÷ 1300
516 ÷ 1118
минимальная кВт
Mкал/ч
150
130
300
258
Топливо Природный газ G20 (метан) - G21 - G22 - G23 - G25
Давление газа при макс. мощности
(2)
- Газ: G20/G25 мбар 11,7 / 17,3 22,5 / 33,3
Режим работы прерывистый (мин. 1 остановка каждые 24 часа)
стандартное использование Котлы: водяные, паровые, на диатермическом масле
Температура окружающей среды °C 0 - 40
Температура воздуха, поддерживающего горение °C макс 60
Электрическое питание 3N ~ 400 / 230В +/-10% 50 Гц
Двигатель вентилятора об/мин
В
кВт
A
2800
230/400
1,5
6,1 - 3,5
2800
230/400
2,2
8,5 - 4,9
Трансформатор розжига V1 - V2
I1 - I2
230 В - 1 x 8 кВ
1 A - 20 мA
Потребляемая электрическая мощность кВт макс. 2 2,8
Степень защиты IP 44
Соответствие директивам ЕС 98/37 - 90/396 - 89/336 - 73/23
Уровень шума
(3)
дБа 77 78,5
Типовые испытания класс 3 (EN 676) CE
D36
• Упаковка горелки размещается на деревянной подставке, предназначенной для
подъёма автопогрузчиком. Габаритные размеры упаковки приведены в таблице.
• Вес горелки вместе с тарой указан в таблице.
мм ABCкг
RS 68/E BLU 1415 780 700 77-79
RS 120/E BLU 1415 780 700 83-85
Рис. 1
Габаритные размеры горелки указаны на Рис. 2.
Необходимо учитывать, что горелка должна быть
открыта для осмотра головки горения, для этого
задняя часть горелки отодвигается назад по
направляющим.
Габариты открытой горелки указаны, начиная с
размера I.
D1206
(1) Форсунка: короткая-длинная
мм ABCDE
F
(1)
GH I LMNO
RS 68/E СИНИЙ 511 312 215 555 840 255-390 189 430 1161-1296 214 134 221 2”
RS 120/E СИНИЙ 553 338 215 555 840 255-390 189 430 1161-1296 214 134 221 2”
рисунок 2
