Техническое описание горелки
3

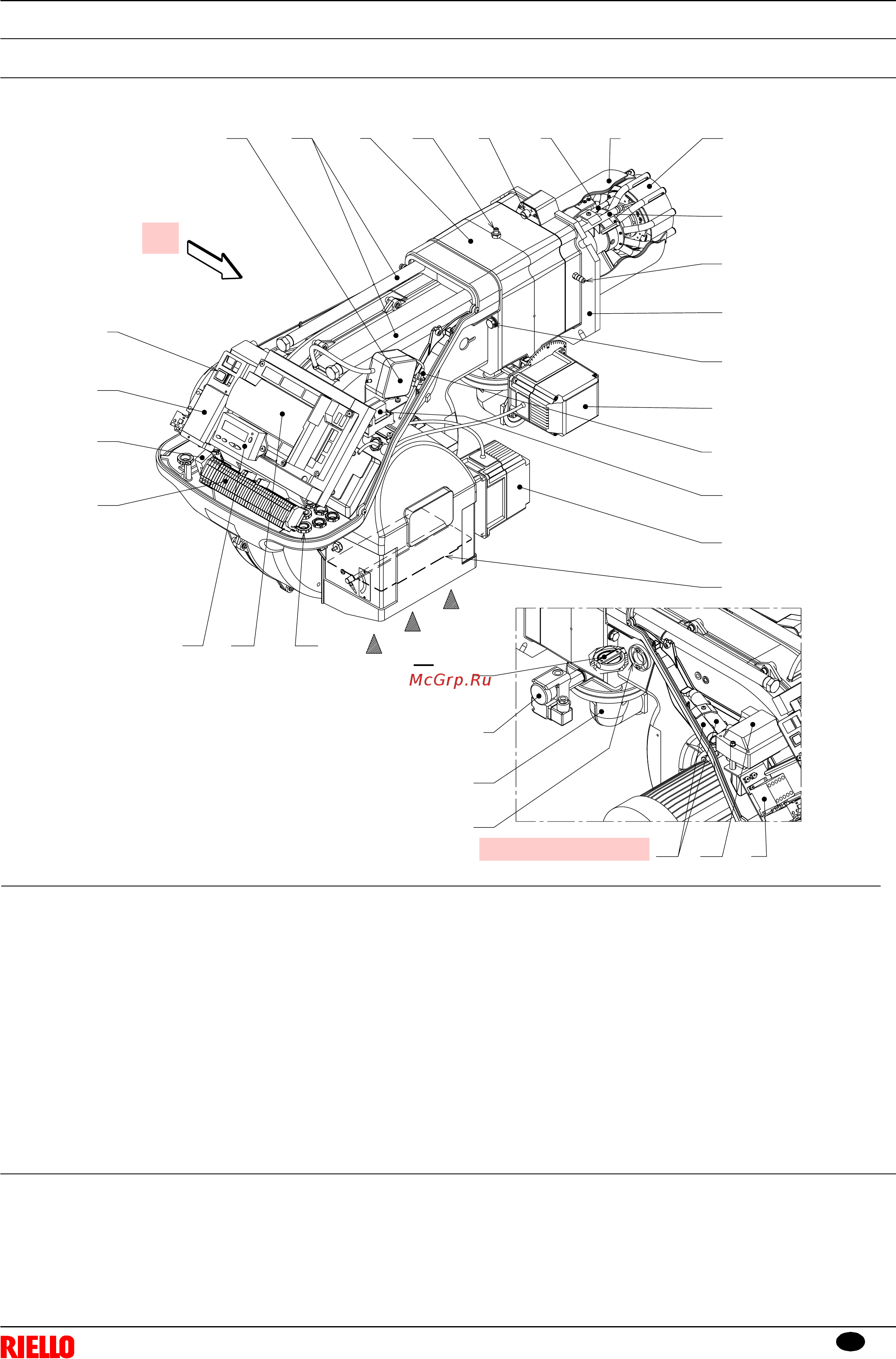

3.8 Компоненты горелки
3.9 Комплектация
25
A
19
31
9
20
5
21
3
2
1
30
23
22
29
26
6
13
18
24
12
11
10
17
14
7
Vista da "A"
15
4
27
28
8
1632
1 Головка горения
2 Электрод зажигания
3 Регулировочные винты головки
горения
4 Реле максимального давления газа
5 Муфта
6 Серводвигатель газ
7 Штепсельная вилка на кабеле зонда
ионизации
8 Переключатель двигателя и термореле
с кнопкой разблокирования
9 Выключатель с функцией включить/
выключить
10 Клеммная колодка для электрических
соединений
11 Панель оператора с
жидкокристаллическим дисплеем
12 Прибор контроля пламени и контроля
соотношения воздух/топливо
13 Реле с чистыми контактами
14 Фильтр радиопомех
15 Смотровое отверстие для контроля
пламени
16 Трансформатор розжига
17 Кабельные зажимы для электрических
соединений поставляет фирма-
установщик
18 Серводвигатель воздух
19 Реле давления воздуха
(дифференциальный тип)
20 Направляющие для открывания
горелки и осмотра головки горения
21 Штуцер давления газа и винт
крепления головки
22 Штуцер давления воздуха
23 Зонд для контроля наличия пламени
24 Воздушный клапан
25 Вход воздуха в вентилятор
26 Винты для крепления вентилятора к
муфте
27 Канал поступления газа
28 Дроссельный клапан для газа
29 Фланец для крепления к котлу
30 Диск устойчивости горения пламени
31 Скоба для установки регулятора
мощности RWF40
32 Удлинители для направляющих 20) -
только для моделей TL
Рис. 5
вид со стороны A
A
D7923
В
комплект горелки входят:
³ Фланец для газовой рампы
³ Фланцевое уплотнение
³ 4 винта для крепления фланца: M10 x 35
³ Тепловой экран
³ 4 винта для крепления фланца горелки к котлу:
M 12 x 35
³ Комплект PVP для проверки герметичности (входит в
поставку RS 120/E BLU, аксессуар по требованию для RS
68/E BLU - см. Приложение B)
³ Инструкция по использованию
³ Каталог запчастей
