18
RU
Установка
4.9 Схема электрических соединений
Снимите кожух и выполните
электрические соединения согласно
схемам, приведённым в Приложении A.
Используйте гибкие кабели согласно
стандарту EN 60 335-1.
Все кабели подсоединения к горелке
должны проходить через кабельные

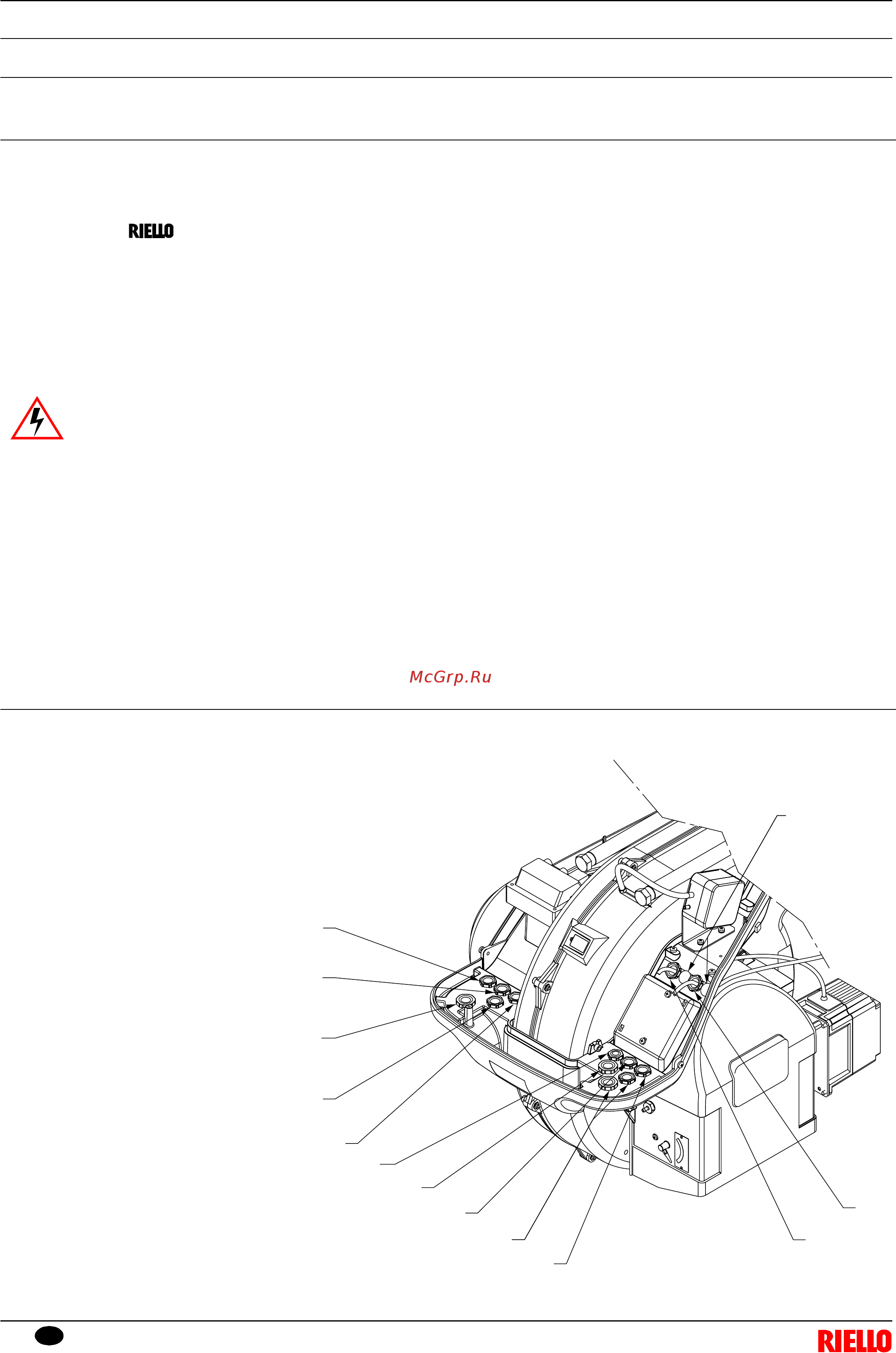

зажимы. Смотри Рис. 21.
Использование кабельных зажимов
может быть в разных вариантах; для
примера приведём следующий
вариант:
1-Трёхфазное питание
2-Однофазное питание
3-Разрешение/обеспечение
4-Реле минимального давления
газа
5-Газовые клапаны
6-В распоряжении
Кабельные зажимы, используемые на
заводе:
А - Двигатель вентилятора
B- Реле максимального давления
газа
C- Серводвигатель газ
D- Серводвигатель воздух
Замечания по технике безопасности для электрических соединений
³ Электрические соединения должны выполняться при отсутствии электропитания.
³ Электрические соединения должны выполняться квалифицированным персоналом в соответствии с действующими
нормативами страны назначения. Обратиться к электросхемам, указанным в Приложении A.
³ снимает с себя любую ответственность за внесение изменений или за осуществление соединений,
отличных от указанных в электросхемах.
³ Убедиться, что электропитание горелки соответствует электропитанию, указанному на идентификационном щитке и
в данном руководстве. Смотри Рис. 8.
³ Не инвертировать нейтраль с фазой.
³ Горелки RS 68-120/E прошли приёмочные испытания для прерывистого режима работы. Это означает, что они
должны останавливаться согласно стандарту хотя бы 1 раз каждые 24 часа, чтобы позволить приборам выполнять
контроль собственной эффективности при запуске. Обычно, остановка горелки обеспечивается термостатом/реле
давления котла.
Если это не так, необходимо подключить последовательным соединением к IN таймер, который обеспечит остановку
горелки хотя бы 1 раз в течение 24 часов. Обратиться к электросхемам, указанным в Приложении A.
³ Электрическая безопасность оборудования достигается только, когда оно правильно подсоединено к
эффективному заземлению, выполненному согласно действующим нормативам. Необходимо удостовериться в
соблюдении этого основного требования безопасности. В случае сомнений, поручите подготовленному персоналу
осуществить тщательный контроль электросистемы. Не использовать газовые трубы в качестве заземления
электрических приборов.
³ Электросистема должна подходить для максимальной поглощаемой мощности оборудования, указанной на щитке и в
данном руководстве, убедившись, в частности, что сечение кабелей подходит для поглощаемой мощности прибора.
³ При питании прибора от электросети:
- не использовать адаптеры, многоконтактные розетки, удлинители;
- предусмотреть многополюсный выключатель с размыканием контактов хотя бы 3 мм, в соответствии с
действующими требованиями техники безопасности.
³ Не дотрагиваться до прибора мокрыми руками и/или стоя босиком.
³ Не тянуть за электропровода.
ОПАСНОСТЬ
C
D
6
4
3
B
2
1
A
6
5
6
6
Рис. 21
D7955
