5.8 Процедура запуска

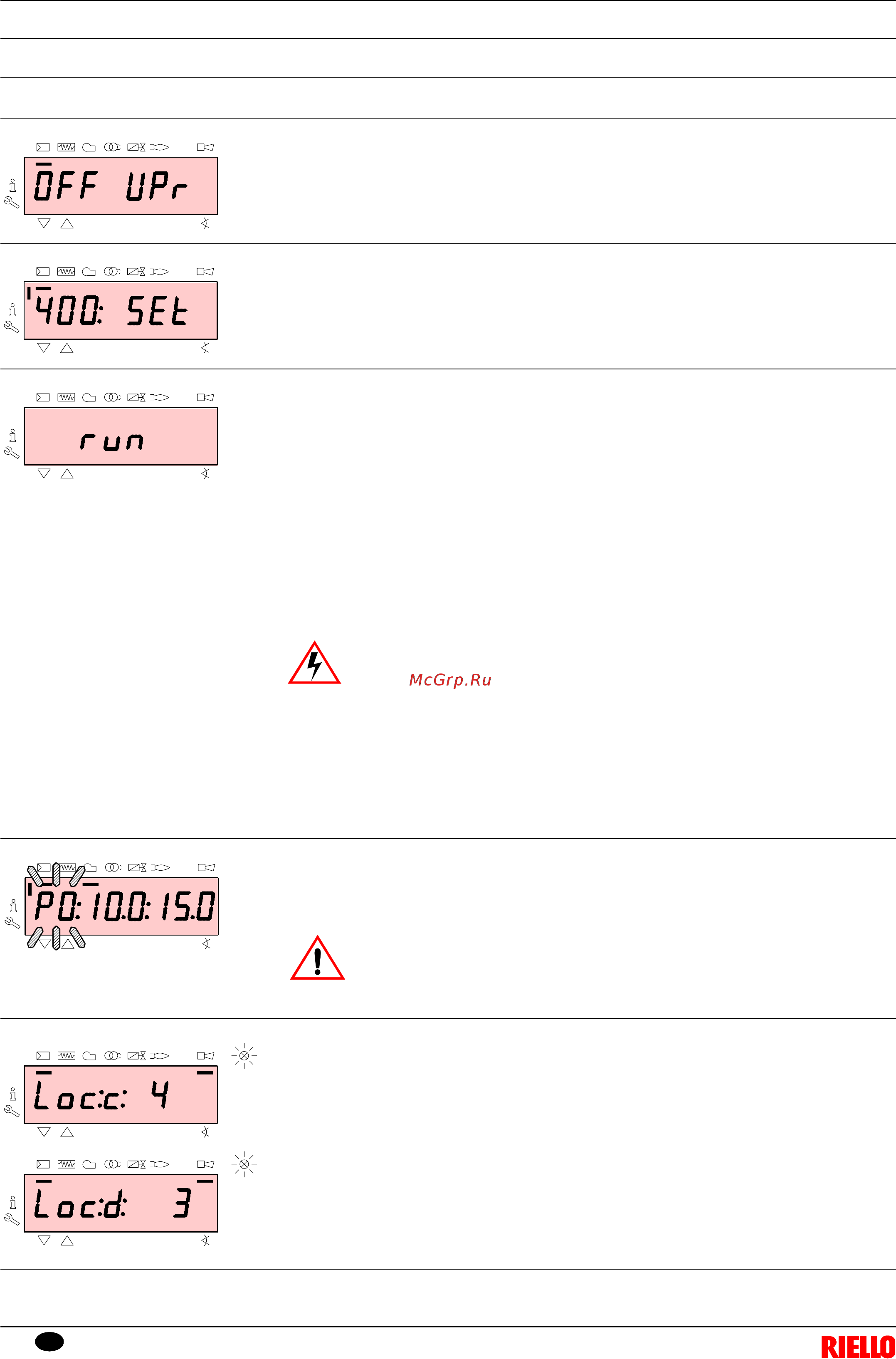

Проверить, что на дисплее Панели оператора отображается запрос на нагревание и
надпись “OFF Upr”: это означает, что необходимо задать кривую модуляции горелки.
Войти на Уровень Параметров через “Процедуру доступа через пароль”.
На дисплее отобразится группа параметров 400, подтвердить клавишей “i/reset”.
На дисплее появится надпись “run”.
Подтвердить нажатием на клавишу “i/reset”: Горелка включается.
На дисплее отображаются в последовательности различные фазы и соответствующее
время.
Фазы определены на стр. 29.
Фаза 22:
Начало работы двигателя вентилятора.
Так как горелка не оснащена устройством контроля последовательности фаз, может
случиться, что вращение двигателя неправильное. Как только горелка включится,
встаньте напротив охлаждающей внутренней крыльчатки двигателя вентилятора и
проверьте, что она вращается против часовой стрелки. Смотри Рис. 28.
Если это не так:
³ установите выключатель Рис. 28 в положение “0” и подождите пока приборы
произведут фазу гашения;
³ отключите горелку от электропитания;
³ инвертируйте фазы на трёхфазной цепи.
Фаза 24:
Горелка становится в положение предварительной вентиляции, серводвигатель
воздуха открывает заслонку на 90°.
Фазы 80, 81, 82, 83:
Эти фазы относятся к тесту герметичности клапанов (для горелки RS68/E эта функция
не встраивается на заводе, а предлагается как опция).
Фаза 30:
Начинает счёт времени предварительной вентиляции, заданного на заводе.
Фаза 36:
Горелка оказывается в положении розжига, точка “P0”, указанная в таблице на стр. 32:
на дисплее появится мигающая надпись “P0”. Если предлагаемое значение подходит,
подтвердите. В ином случае измените точку зажигания, см. “Процедура ввода и
регулировки точек кривой модуляции”.
Внимание: значения, указанные на рисунке, служат только для примера.
Подтвердить нажатием на клавишу “+”.
Фаза 38:
Начинается фаза розжига, возникает искра.
Фаза 40:
Открываются клапаны газа (начинается счёт времени безопасности).
Проверить наличие пламени через специальное смотровое отверстие и правильность
параметров горения; если необходимо, измените градусы открывания/закрывания
серводвигателей воздуха и топлива.
Если приборы блокируются, нажать одновременно клавиши “+” и “-” (esc): на дисплее
отображается поочерёдно код блокировки (в примере сбоку c: 4) и соответствующая
диагностика (в примере d: 3).
Устранить проблему, ссылаясь на Гл. 5.12.
Разблокировать, см. “Процедура разблокирования”: на дисплее появится “OFF Upr”.
Повторить процедуру запуска.
Внимание: значения, введённые ранее, остаются в памяти.
