103
Fatal1ty X299 Gaming K6 Series
Русский
5
1
8
4

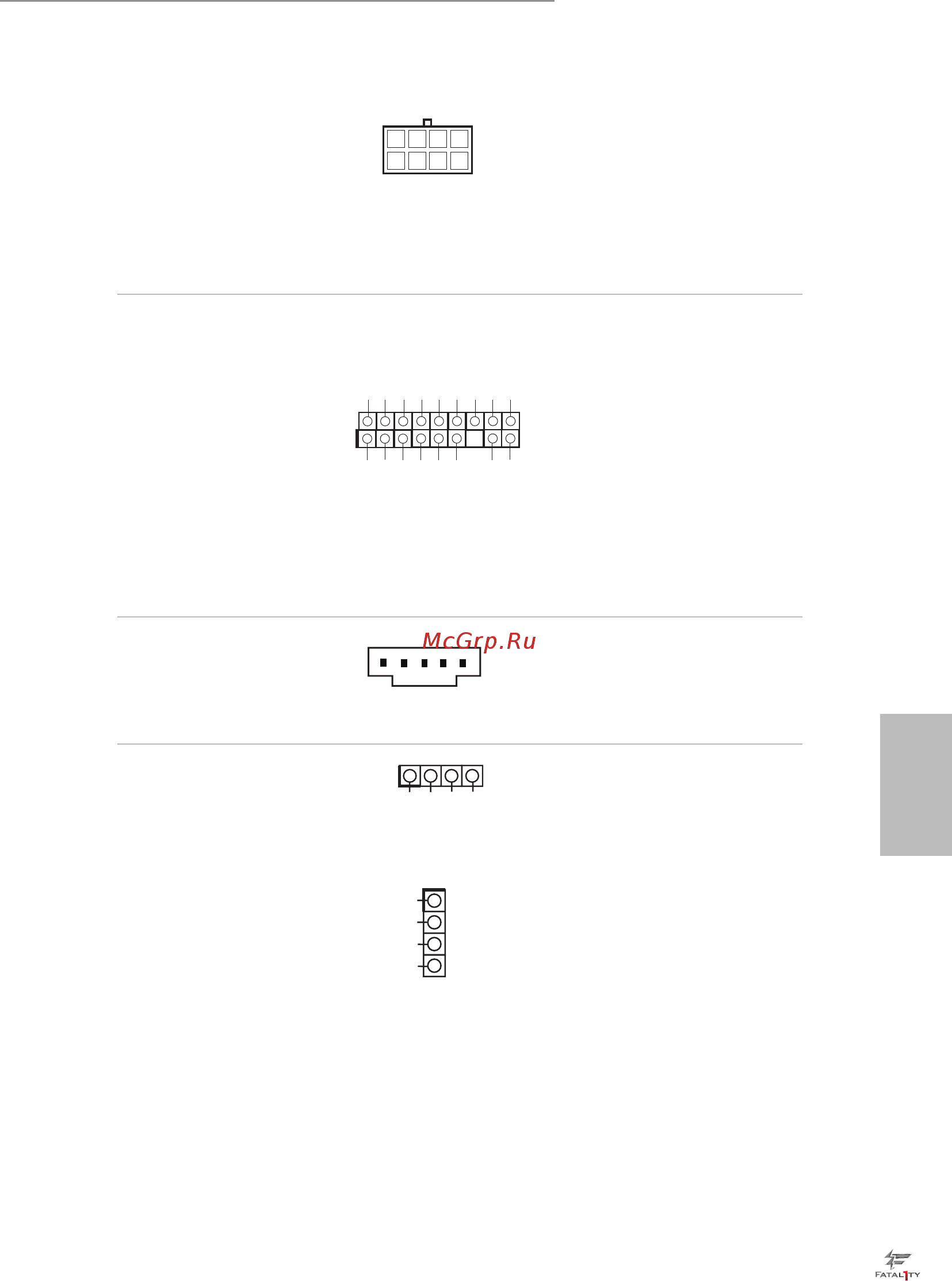

Разъем питания
АТХ 12 В
(8-контактный,
ATX12B1)
(см. стр. 1, № 3)
Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный разъем питания
ATX, подключите его вдоль
контакта 1 и контакта 5.
Колодка ТРМ
(17-контактная, TPMS1)
(см. стр. 1, № 24)
Этот разъем обеспечивает
поддержку системы Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
Разъем underbolt AIC
(5-контактный TB1)
(см. стр. 1, № 25)
Подключите расширительную
плату (AIC-карту) underbolt™
к данному разъему с помощью
интерфейсного GPIO-кабеля.
Колодки для
подключения
светодиодной
RGB-подсветки.
(4 контакта, RGB_LED1)
(см. стр. 1, № 26)
(4 контакта, RGB_LED2)
(см. стр. 1, № 8)
Эти две колодки для RGB-
подсветки служат для
подключения удлинительного
кабеля светодиодной RGB-
подсветки, которая позволяет
реализовать различные
световые эффекты.
Внимание!
Категорически
запрещается подключать
кабель светодиодной RGB-
подсветки с нарушением
полярности, так как это может
привести к его повреждению.
* Дополнительные сведения
об использовании этих двух
колодок см. на стр.34.
12V GRB
1
12V
G
R
B
1
1
GN D
SM B_DATA_MAIN
L A D2
L A D1
GN D
S_ PWRDWN #
SE RIRQ #
GN
D
P C ICL K
P C IRST #
L A D3
+3 V
L A D0
+3VS B
GN D
FR AM E
SM B_CLK_MAIN
1
