187
Fatal1ty X299 Gaming K6 Series
繁體中文

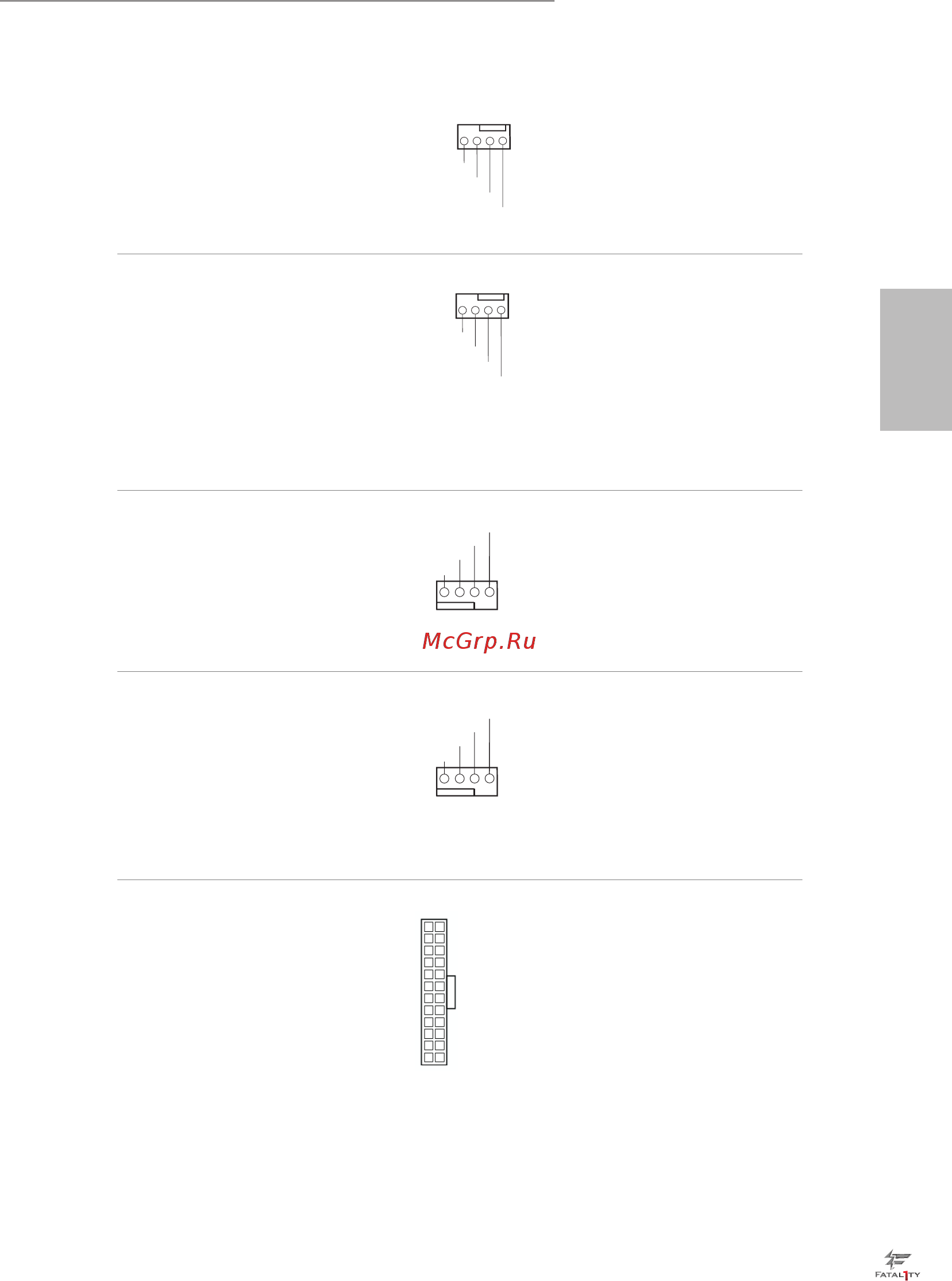

(4-pin CHA_FAN2)
( 請參閱第 1 頁， 編號 29)
機殼選購／水冷幫浦風扇
接頭
(4-pin CHA_FAN3/W_
PUMP2)
( 請參閱第 1 頁， 編號 20)
本主機板配備兩個 4-Pin
水冷
機殼
風扇接頭。若您
計畫連接 3-Pin
機殼
水冷
風扇，請接至 Pin 1-3。
CPU 風扇接頭
(4-pin CPU_FAN1)
( 請參閱第 1 頁， 編號 7)
本主機板配備 4-Pin
CPU 風扇 ( 靜音風扇 )
接頭。若您計畫連接
3-Pin CPU 風扇，請接
至 Pin 1-3。
CPU 選購／水冷幫浦風扇
接頭
(4-pin CPU_OPT/W_
PUMP)
( 請參閱第 1 頁， 編號 4)
本主機板配備 4-Pin 水
冷 CPU 風扇接頭。若
您計畫連接 3-Pin CPU
水冷風扇，請接至 Pin
1-3。
ATX 電源接頭
(24-pin ATXPWR1)
( 請參閱第 1 頁，編號 9)
本主機板配備一組 24-pin
ATX 電源接頭。若要使
用 20-pin ATX 電源供應
器，請插入 Pin 1 及 Pin
13。
12
1
24
13
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
