188
繁體中文

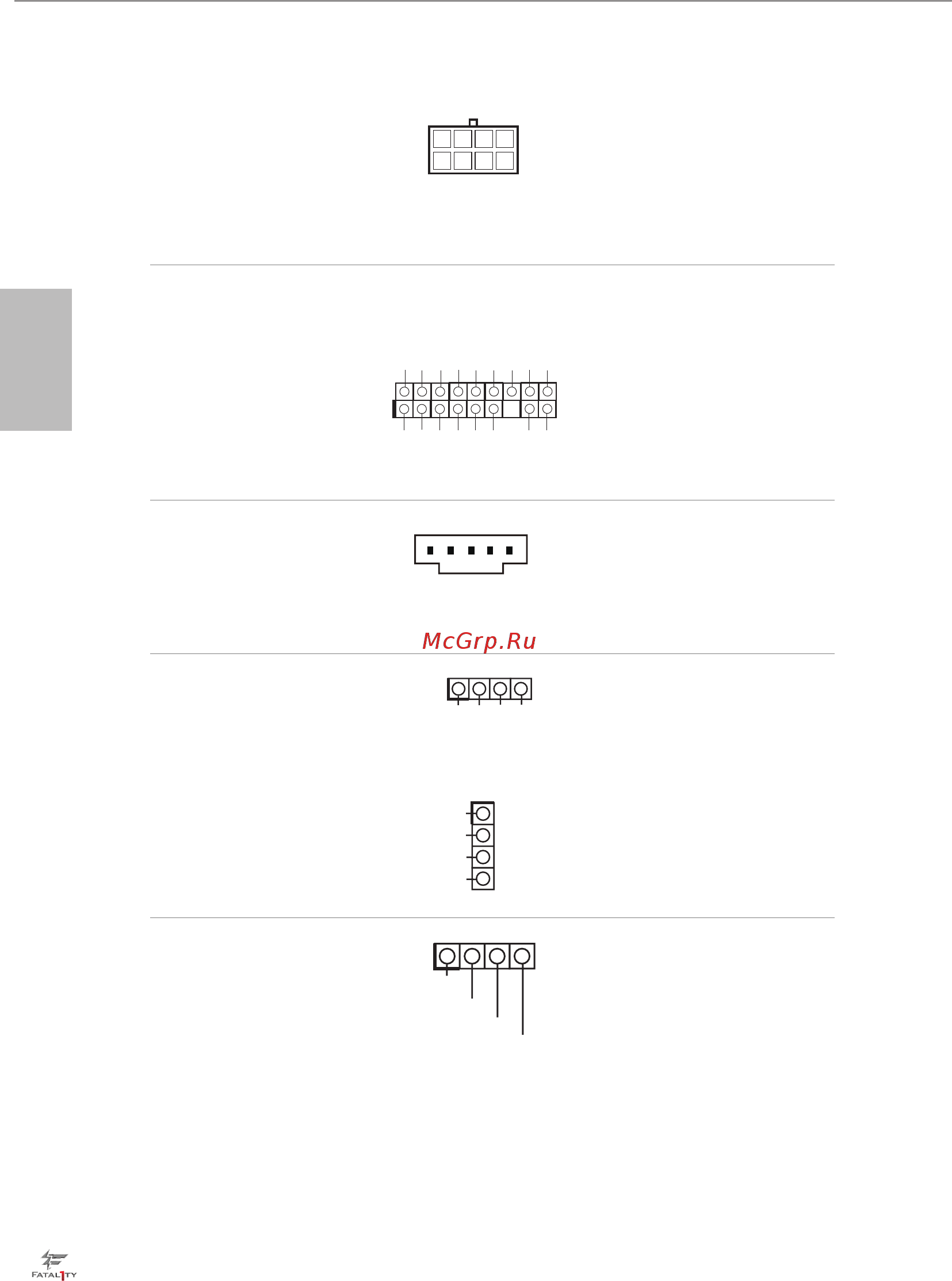

ATX 12V 電源接頭
(8-pin ATX12V1)
( 請參閱第 1 頁，編號 3)
本主機板配備一組 8-pin
ATX 12V 電源接頭。若
要使用 4-pin ATX 電源
供應器，請插入 Pin 1 及
Pin 5。
TPM 排針
(17-pin TPMS1)
( 請參閱第 1 頁，編號 24)
此接頭支援信賴平台模組
(TPM) 系統，可確保儲存金鑰、
數位憑證、密碼及資料的安全。
TPM 系統也能強化網路安全、
保護數位身分並確定平台完整
性。
underbolt AIC 接頭
(5-pin TB1)
( 請參閱第 1 頁，編號 25)
請透過 GPIO 纜線將
underbolt ™ 附加介面卡 (AIC)
接至此接頭。
RGB LED 排針
(4-pin RGB_LED1)
( 請參閱第 1 頁，編號 26)
(4-pin RGB_LED2)
( 請參閱第 1 頁，編號 8)
這兩個 RGB 排針用於連接 RGB
LED 延長線，可供使用者選擇
各種 LED 照明效果。
警告：
切勿以錯誤方向安裝
RGB LED 纜線，否則纜線可能
損壞。
* 關於這兩種排針的詳細說明，
請參閱第 34 頁。
Virtual RAID On CPU 排針
(4-pin VROC1)
( 請參閱第 1 頁，編號 10)
此接頭支援
Intel®
Virtual RAID
on CPU 及 NVME/AHCI RAID
on CPU PCIE。
5
1
8
4
12V GRB
1
12V
G
R
B
1
1
GN D
SM B_DATA_M AIN
L A D2
L A D1
GN D
S_ PWRDWN #
SE RIRQ #
GN
D
P CIC L K
P CIR ST #
L A D3
+3 V
L A D0
+3VS B
GN D
FR AM E
SM B_CLK_MA IN
1
GND
GND
+3VSB
VROC RAID KEY
1
