114
Português

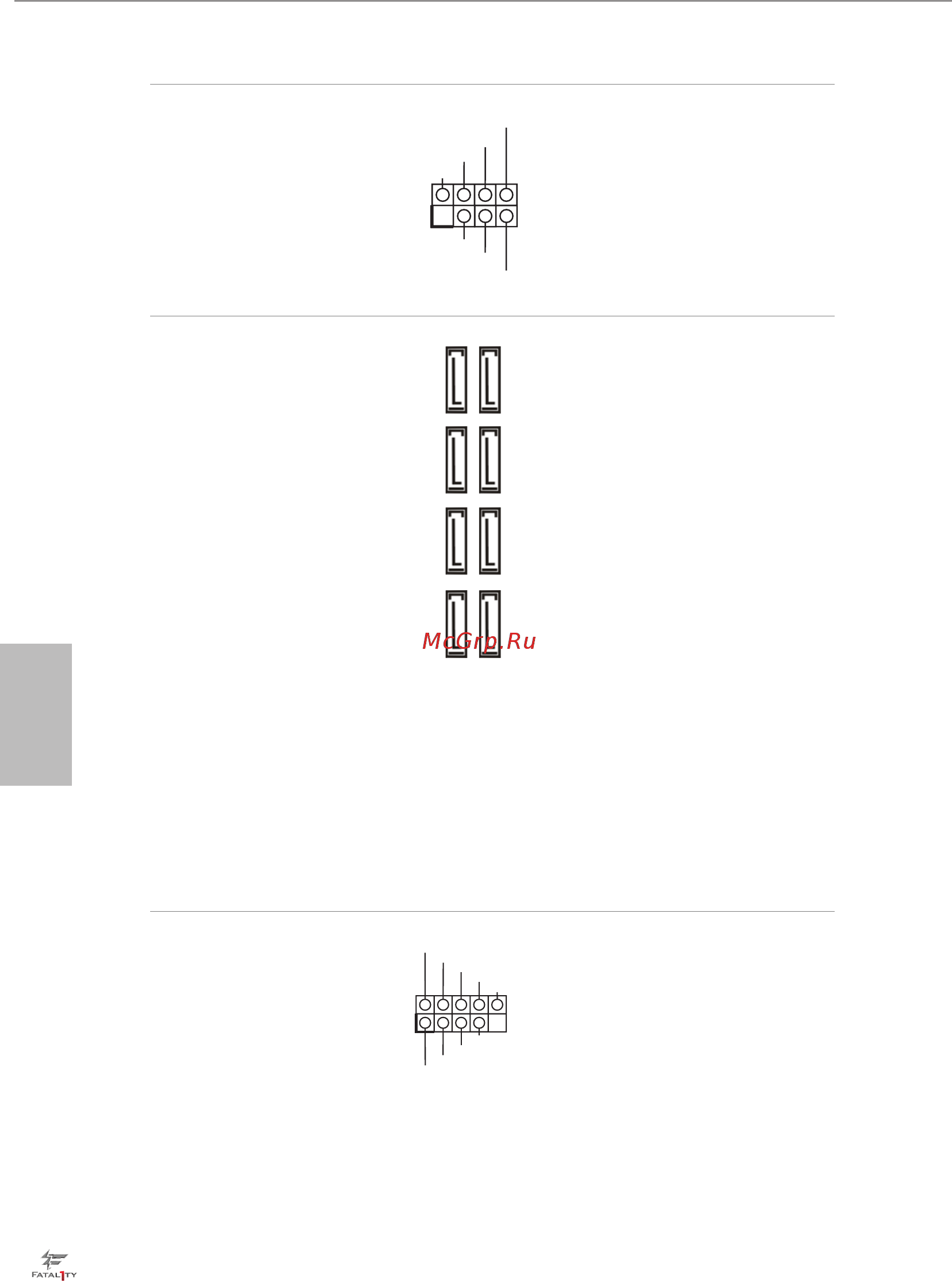

LED de alimentação e
Cabeçote de Autofalante
(SPK_PLED1 de 7 pinos)
(ver p.1, N.º 17)
Conecte o LED de ali-
mentação do chassi e o
autofalante do chassi a este
cabeçote.
Conectores série ATA3
(SATA3_0_1:
ver p.1, N.º 13)
(SATA3_2_3:
ver pág.1 No. 14)
(SATA3_4_5:
ver p.1, N.º 15)
(SATA3_6_7:
ver p.1, N.º 16)
Estes oito conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com
uma taxa de transferência de
dados de até 6,0 Gb/s.
* Se M2_1 é ocupado por um
dispositivo tipo M2 SATA,
SATA3_0 será desativado.
* Se M2_2 é ocupado por um
dispositivo tipo M2 SATA,
SATA3_1 será desativado.
* Se M2_3 é ocupado por
um dispositivo tipo M.2
SATA, SATA3_4 e SATA3_5
será desativado.
* Se M2_3 é ocupado por um
dispositivo tipo M.2 PCIe,
SATA3_4, SATA3_5, SATA3_6 e
SATA3_7 será desativado.
Suportes USB 2.0
(USB_5_6 de 9 pinos)
(ver p.1, N.º 23)
(9-pin USB_7_8)
(ver p.1, N.º 22)
(9-pin USB_9_10)
(ver p.1, N.º 21)
Há três cabeçotes nesta
placa-mãe. Cada suporte
USB 2.0 pode suportar duas
portas.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SATA3_2
SATA3_3
SATA3_4
SATA3_5
SATA3_6
SATA3_7
SATA3_0
SATA3_1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
