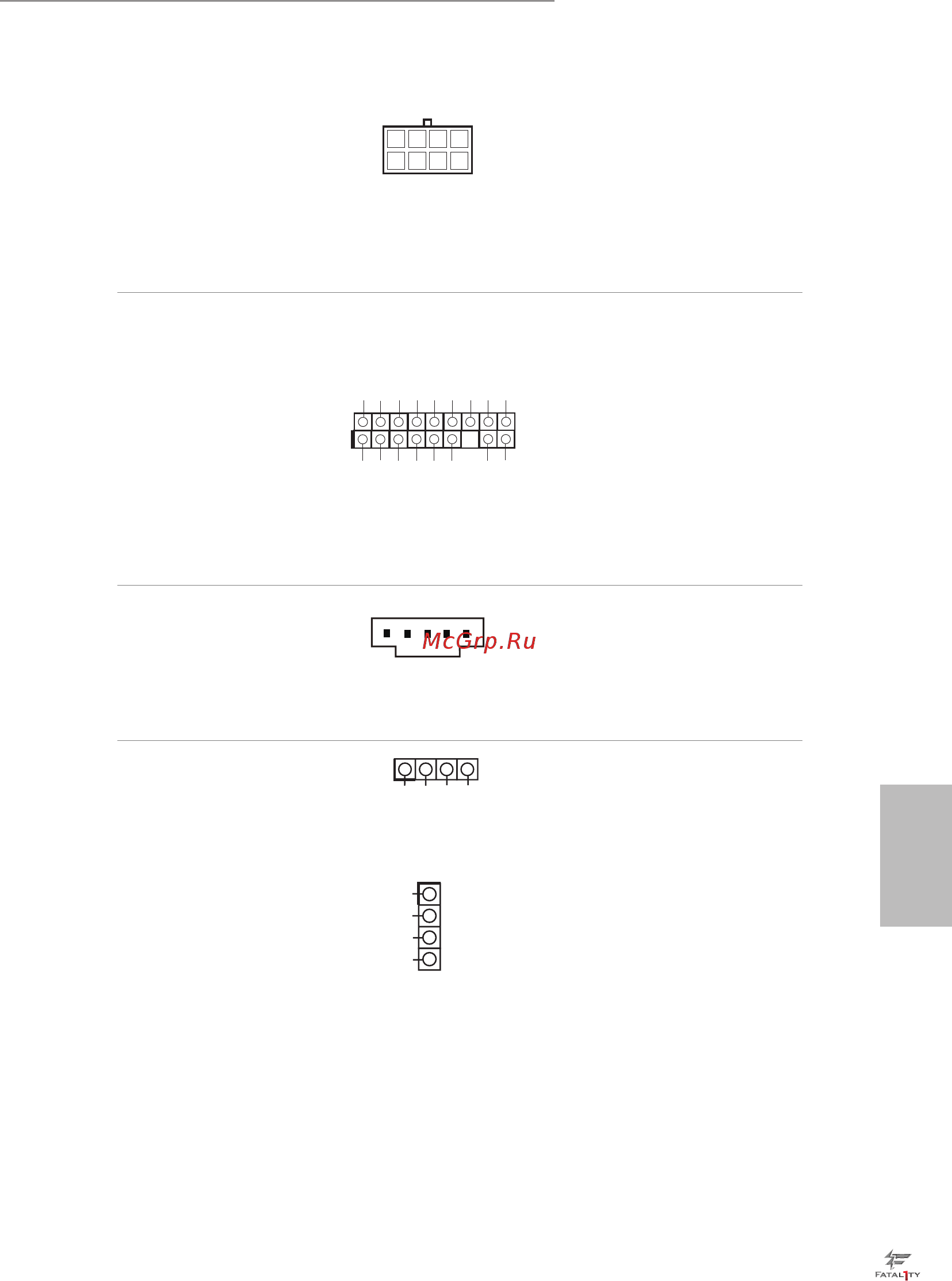

Conector de alimentación
ATX de 12V
(ATX12V1 de 8 pines)
(consulte la pág.1, Nº 3)
Esta placa base contiene un
conector de alimentación ATX
de 12V y 8 pines. Para utilizar
una toma de alimentación ATX
de 4 pines, conéctela en los Pines
del 1 al 5.
Cabezal TPM
(TPMS1 de 17 pines)
(consulte la pág.1, N.º 24)
Este conector es compatible con el
sistema Módulo de Plataforma Se-
gura (TPM, en inglés), que puede
almacenar de forma segura claves,
certicados digitales, contraseñas
y datos. Un sistema TPM también
ayuda a aumentar la seguridad
en la red, protege las identidades
digitales y garantiza la integridad
de la plataforma.
Conector underbolt
AIC
(TB1 de 5 pines)
(consulte la pág.1, Nº 25)
Enchufe una tarjeta
complementaria (AIC)
underbolt™ a este conector
mediante el cable GPIO.
Cabezales de LED RGB
(RGB_LED1 de 4 pines)
(consulte la pág.1, Nº 26)
(RGB_LED2 de 4 pines)
(consulte la pág.1, Nº 8)
Estas dos bases de conexiones
RGB se utilizan para conectar
el alargador de LED RGB que
permite a los usuarios elegir entre
varios efectos de iluminación de
LED.
Precaución:
Nunca instale
el cable de LED RGB con la
orientación incorrecta ya que,
de lo contrario, el cable puede
dañarse.
*Consulte la página 34 para obten-
er más instrucciones sobre estas
dos bases de conexiones.
12V GRB
1
12V
G
R
B
1
1
GN D
SM B _ DATA_MAIN
L A D 2
L A D 1
GN D
S_ P W RDWN #
SE R I RQ #
GN
D
P CI C L K
P CI R S T #
L A D 3
+3 V
L A D 0
+3VS B
GN D
FR A M E
SM B _ CLK_MAIN
1
