185
Fatal1ty X299 Gaming K6 Series
繁體中文

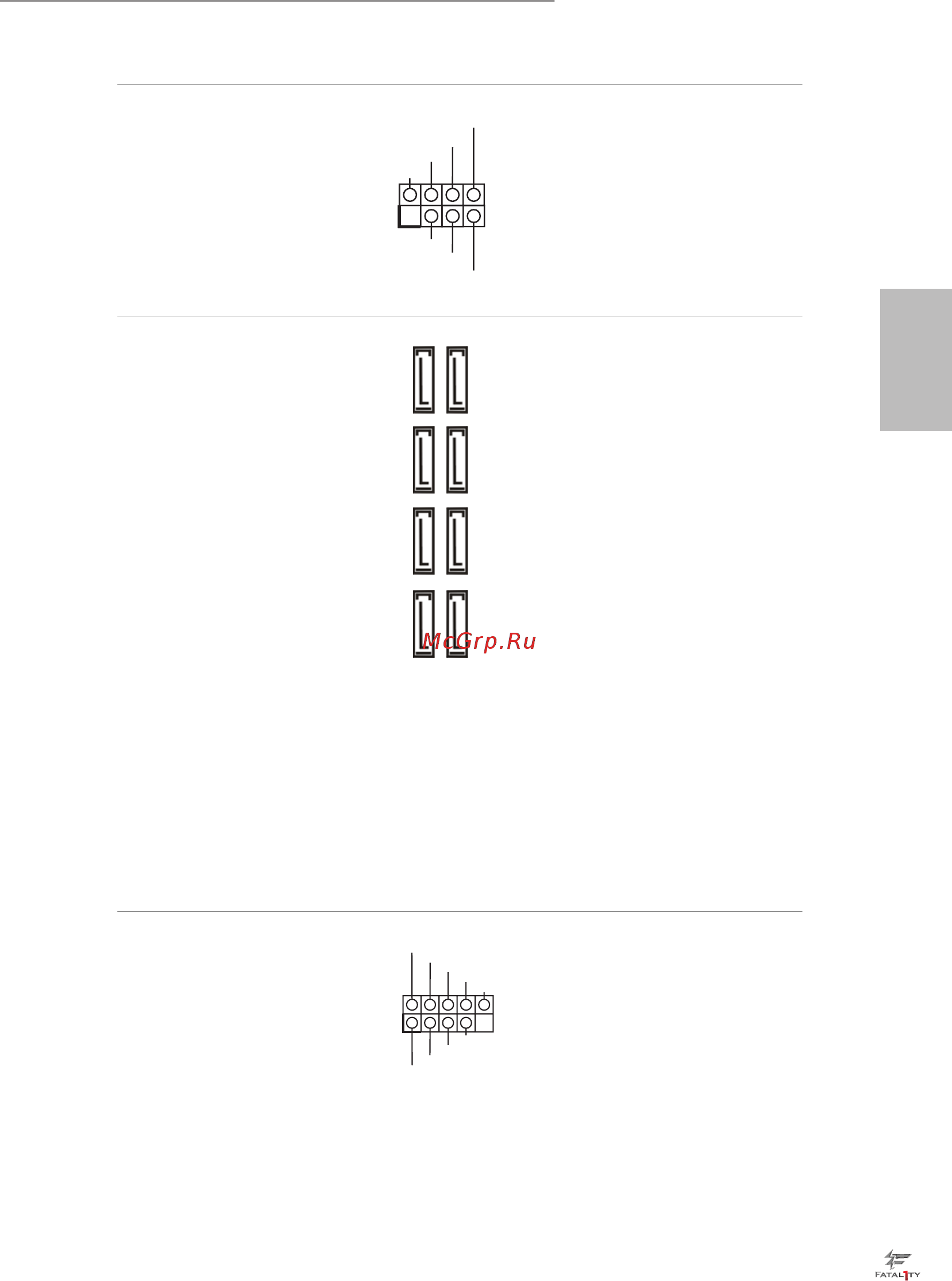

電源 LED 及喇叭排針
(7-pin SPK_PLED1)
( 請參閱第 1 頁，編號 17）
請將機殼電源 LED 及機
殼喇叭連接至此排針。
Serial ATA3 接頭
(SATA3_0_1:
請參閱第 1 頁，編號 13）
(SATA3_2_3:
請參閱第 1 頁，編號 14）
(SATA3_4_5：
請參閱第 1 頁，編號 15）
(SATA3_6_7:
請參閱第 1 頁，編號 16）
這八組 SATA3 接頭皆支
援內部儲存裝置的 SATA
資料纜線，最高可達 6.0
Gb/s 資料傳輸率。
* 若 M2_1 為 SATA 類型
的 M.2 裝置佔用，將會
停用 SATA3_0。
* 若 M2_2 為 SATA 類型
的 M.2 裝置佔用，將會
停用 SATA3_1。
* 若 M2_3 為 SATA 類
型的 M.2 裝置佔用，
將會停用 SATA3_4 和
SATA3_5。
* 若 M2_3 為 PCIe 類型的
M.2 裝置佔用，將會停用
SATA3_4 、SATA3_5、
SATA3_6 和 SATA3_7。
USB 2.0 排針
(9-pin USB_5_6)
( 請參閱第 1 頁，編號 23）
(9-pin USB_7_8)
( 請參閱第 1 頁，編號 22）
(9-pin USB_9_10)
( 請參閱第 1 頁，編號 21）
本主機板上含有三組排
針。各 USB 2.0 排針皆可
支援兩個連接埠。
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SATA3_2
SATA3_3
SATA3_4
SATA3_5
SATA3_6
SATA3_7
SATA3_0
SATA3_1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
