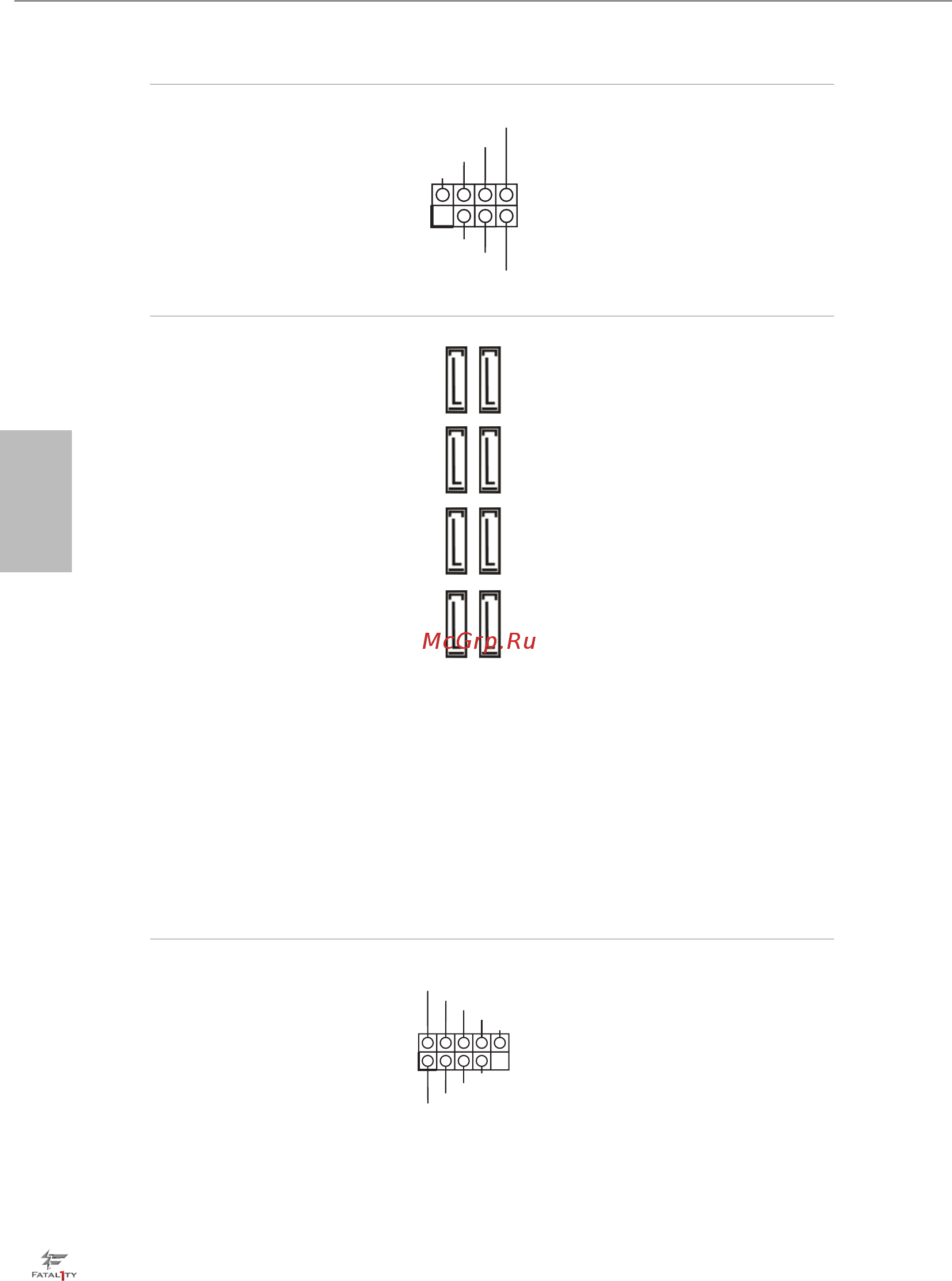

電源 LED とスピーカーヘッ
ダー
（7 ピン SPK_PLED1）
（p.1、No. 17 参照）
シャーシ電源 LED と
シャーシスピーカーをこ
のヘッダーに接続してく
ださい。
シリアル ATA3 コネクター
(SATA3_0_1:
p.1、No. 13 参照）
(SATA3_2_3:
p.1、No. 14 参照）
（SATA3_4_5:
p.1、No. 15 参照）
(SATA3_6_7:
p.1、No. 16 参照）
これら 8 つの SATA3 コネクタ
は最高 6.0Gb/s のデーター転
送速度をサポートし、内部ス
トレージデバイス用の SATA
データーケーブルに対応致し
ます。
* SATA タイプ M.2 デバイスで
M2_1 を使用している場合は、
SATA3_0 は無効になります。
* SATA タイプ M.2 デバイスで
M2_2 を使用している場合は、
SATA3_1 は無効になります。
* SATA タイプ M.2 デバイスで
M2_3 を使用している場合は、
SATA3_4 および SATA3_5 は
無 効 になります。
* M2_3 に PCIe タイプ M.2 デ
バイスが接続されている場
合は、SATA3_4、SATA3_5、
SATA3_6、お よ び 、SATA3_7 は
無 効 になります。
USB 2.0 ヘッダー
（9 ピン USB_5_6）
（p.1、No. 23 参照）
（9 ピン USB_7_8）
（p.1、No. 22 参照）
（9 ピン USB_9_10）
（p.1、No. 21 参照）
このマザーボードには 3
つのヘッダーが装備され
て い ま す 。各 USB 2.0 ヘッ
ダーは、2 つ の ポートをサ
ポートできます。
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SATA3_2
SATA3_3
SATA3_4
SATA3_5
SATA3_6
SATA3_7
SATA3_0
SATA3_1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
