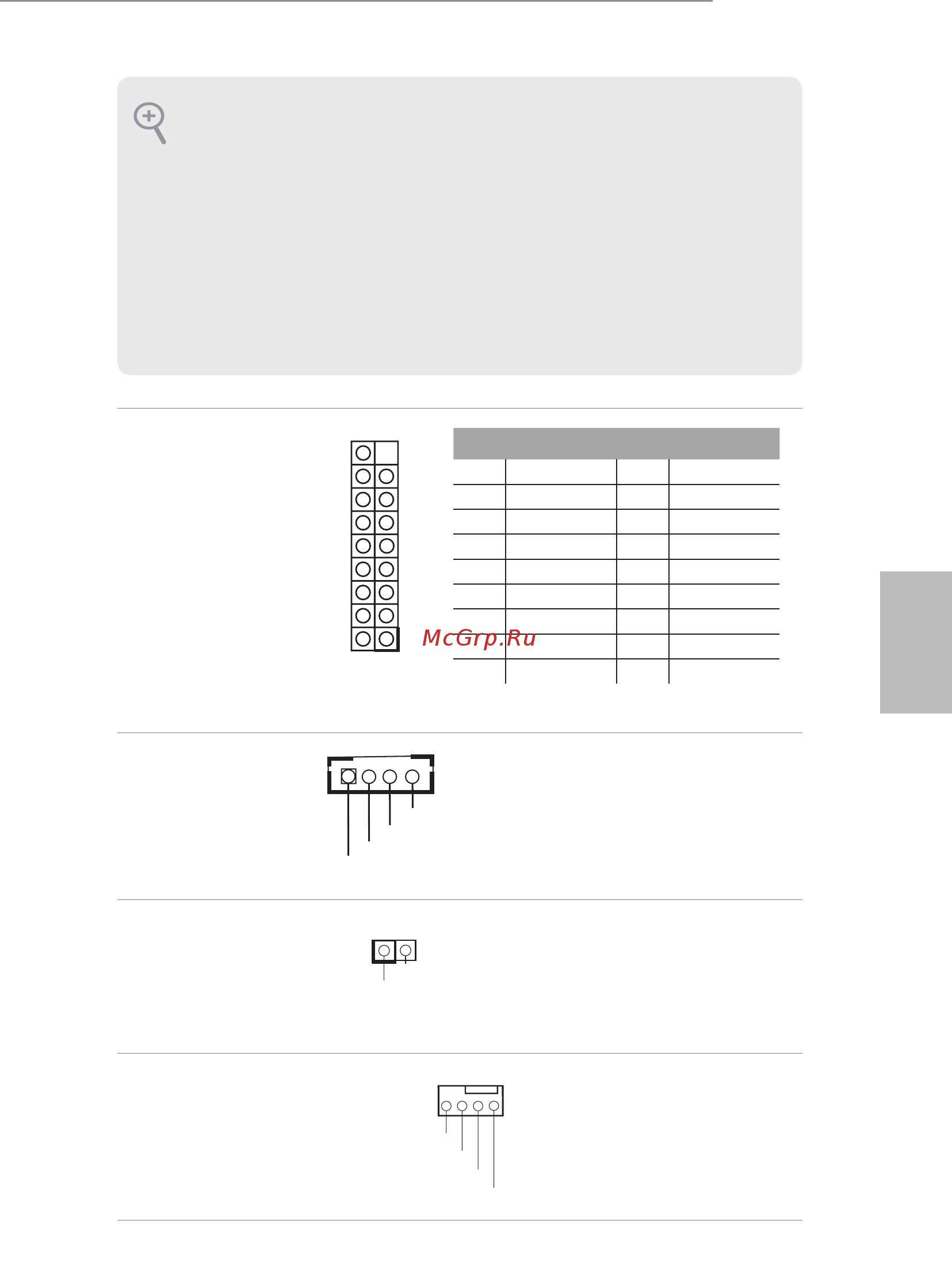

105
Türkçe
H110TM-ITX
Analog Çevreleyen
Ses Kafası
(17 pimli HD_AUDIO2)
(bkz. s.1, No. 28)
3W Ses AMP Çıkışı
İnce Kafa
(4-pin SPEAKER1)
(bkz sf.1, No. 27)
Lütfen kasa hoparlörünü
bu bağlantıya takın.
SPDIF Çıkış Bağlayıcısı
(2-pin HDMI_SPDIF1)
(bkz. sf.1, No. 26)
Lütfen bir kabloyla bu
bağlantıya bir HDMI
VGA kartının SPDIF Out
bağlayıcı takın.
Kasa Fanı Konektörü
(4-pin CHA_FAN1)
(bkz sf.1, No. 6)
Lütfen fan kablosunu fan
konektörüne takın ve siyah
teli topraklama pinine
bağlayın.
SPDIFOUT
GND
1
12
1718
PIN Sinyal Adı PIN Sinyal Adı
18 SENSE 17 KEY
16 LFE 15 A_GND
14 A_GND 13 Merkez
12 Surr_Rear_R 11 A_GND
10 A_GND 9 Surr_Rear_L
8 Surr_Side_R 7 A_GND
6 A_GND 5 Surr_Side_L
4 Front_R 3 A_GND
2 A_GND 1 Front_L
Front_L+
Front_R-
Front_R+
Front_L-
1
1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi
için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi
kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlan-
tısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları
bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin
ve “Kayıt Ses Seviyesi”ni ayarlayın.
GND
FAN_VOLTAGE
CHA_FAN_SPEED
F
AN_SPEED_CONTROL
