157
繁體中文
H110TM-ITX

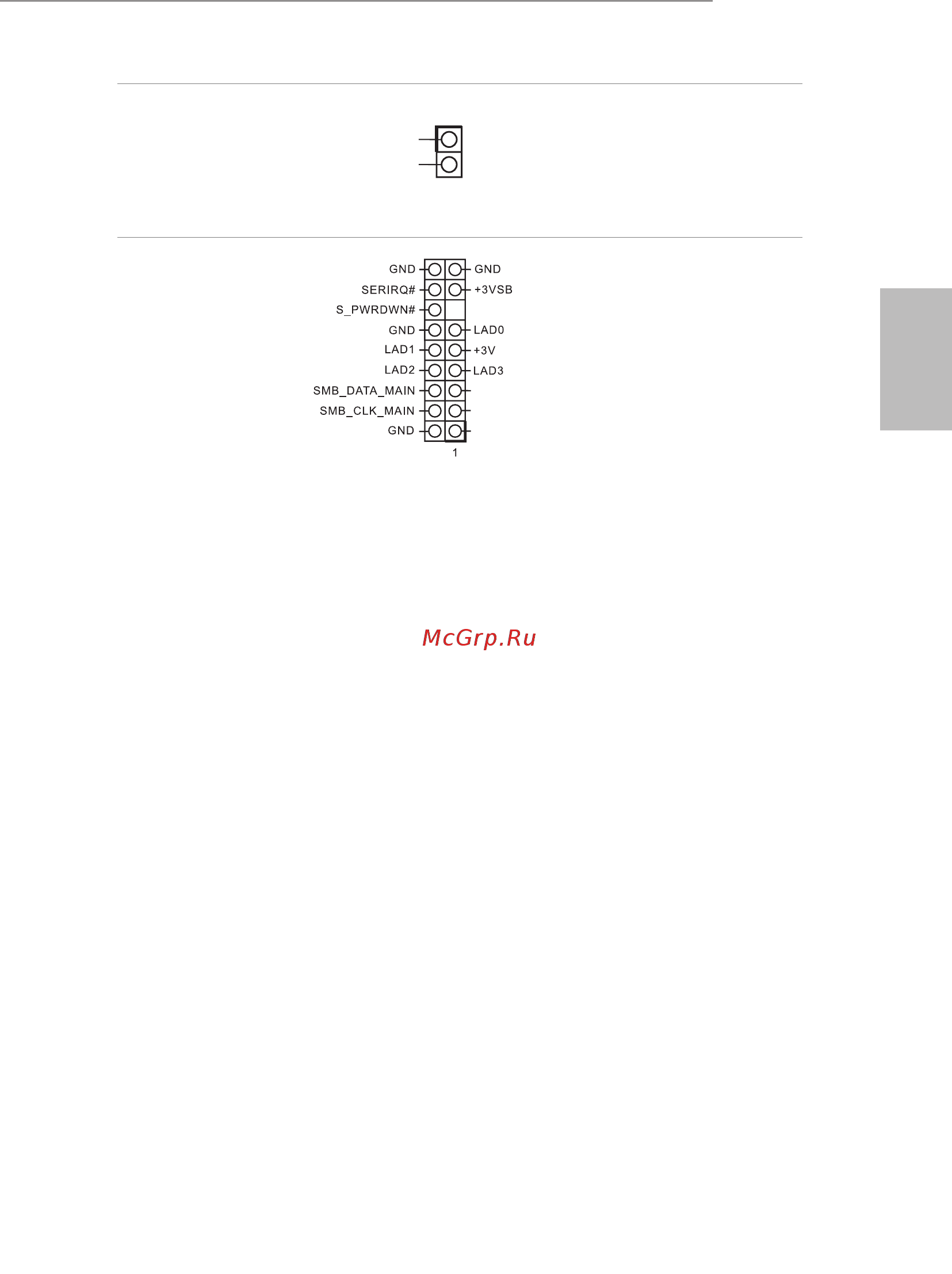

監視器開關排針
(2-pin MONITOR_
SWITCH1)
（见第 1 页，第 10 个）
此排針可用於連接開啟／關閉
LVDS 面板顯示器背光的開關。
TPM 標頭
(17-pin TPMS1)
（請參閱第
1 頁，編號
22）
此接頭支援信賴平台模組
(TPM) 系統，可確保儲存金鑰、
數位憑證、密碼及資料的安全。
TPM 系統也能強化網路安全、
保護數位身分並確定平台完整
性。
1
PWRDN
GND
PCIRST#
FRAME
PCICLK
