ASRock H110TM-ITX [47/168] Français

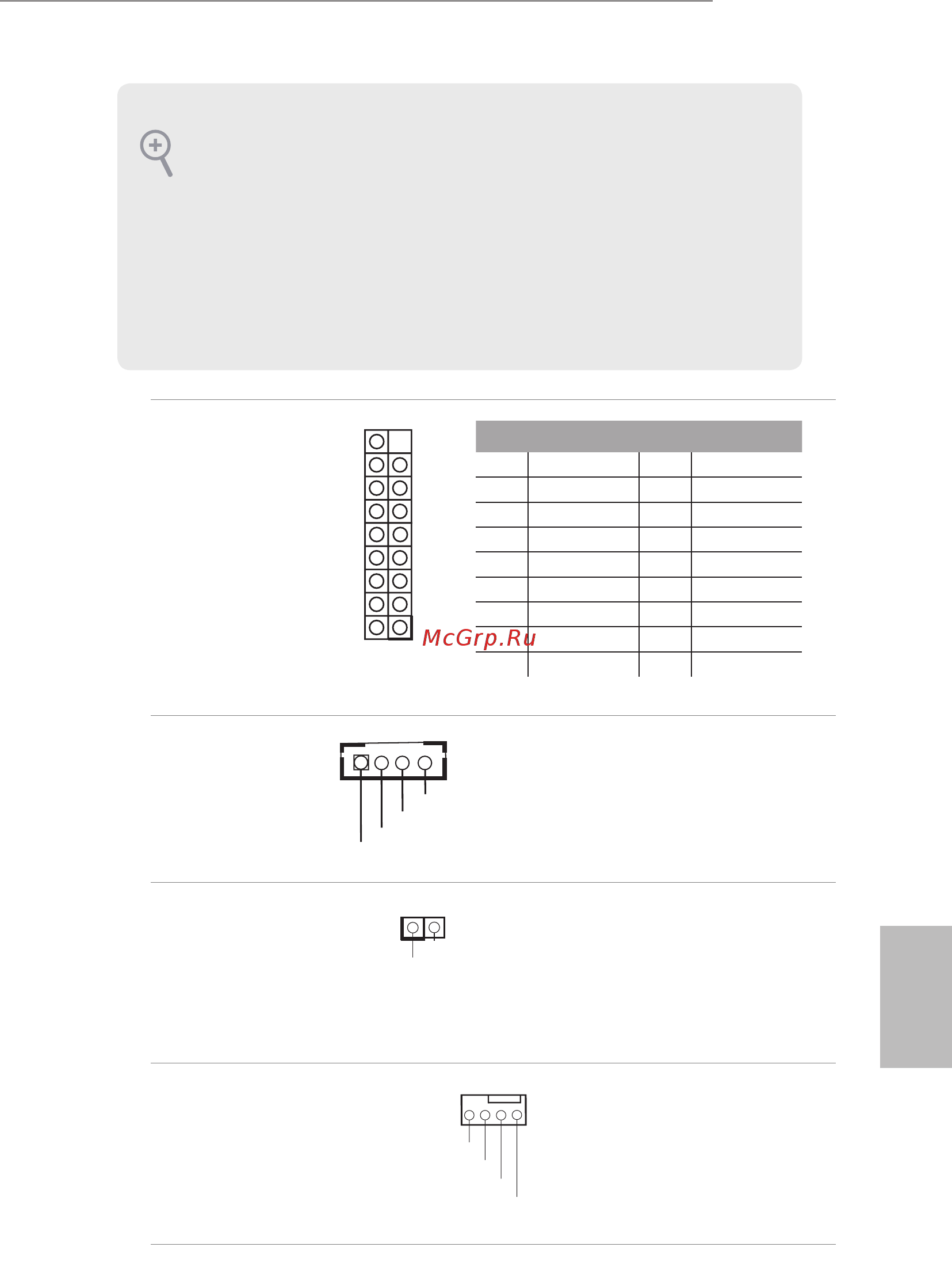

![ASRock H110TM-ITX [47/168] Français](/views2/1687324/page47/bg2f.png)
45
Français
H110TM-ITX
1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la che),
mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner
correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel
du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau
frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile
de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle
Realtek et réglez le paramètre «Volume d’enregistrement».
Surround analogique
Prise audio
(HD_AUDIO2 à 17
broches)
(voir p.1, No. 28)
Sortie AMP audio 3W
Prise wafer
(SPEAKER1 à 4 broches)
(voir p.1, No. 27)
Veuillez brancher le haut-
parleur du châssis sur cette
embase.
Connecteur sortie SPDIF
(HDMI_SPDIF1 à 2
broches)
(voir p.1, No. 26)
Veuillez brancher le
connecteur de sortie
SPDIF d’une carte VGA
HDMI sur cette embase à
l’aide d’un câble.
Connecteur du ventilateur
du châssis
(CHA_FAN1 à 4 broches)
(voir p.1, No. 6)
Veuillez brancher les
câbles du ventilateur sur le
connecteur du ventilateur,
puis reliez le l noir à la
broche de mise à terre.
SPDIFOUT
GND
1
12
1718
PIN Nom signal PIN Nom signal
18 SENSE 17 KEY
16 LFE 15 A_GND
14 A_GND 13 Centre
12 Surr_Rear_R 11 A_GND
10 A_GND 9 Surr_Rear_L
8 Surr_Side_R 7 A_GND
6 A_GND 5 Surr_Side_L
4 Front_R 3 A_GND
2 A_GND 1 Front_L
Front_L+
Front_R-
Front_R+
Front_L-
1
GND
FAN_VOLTAGE
CHA_FAN_SPEED
F
AN_SPEED_CONTROL
