1.3 跳线设置

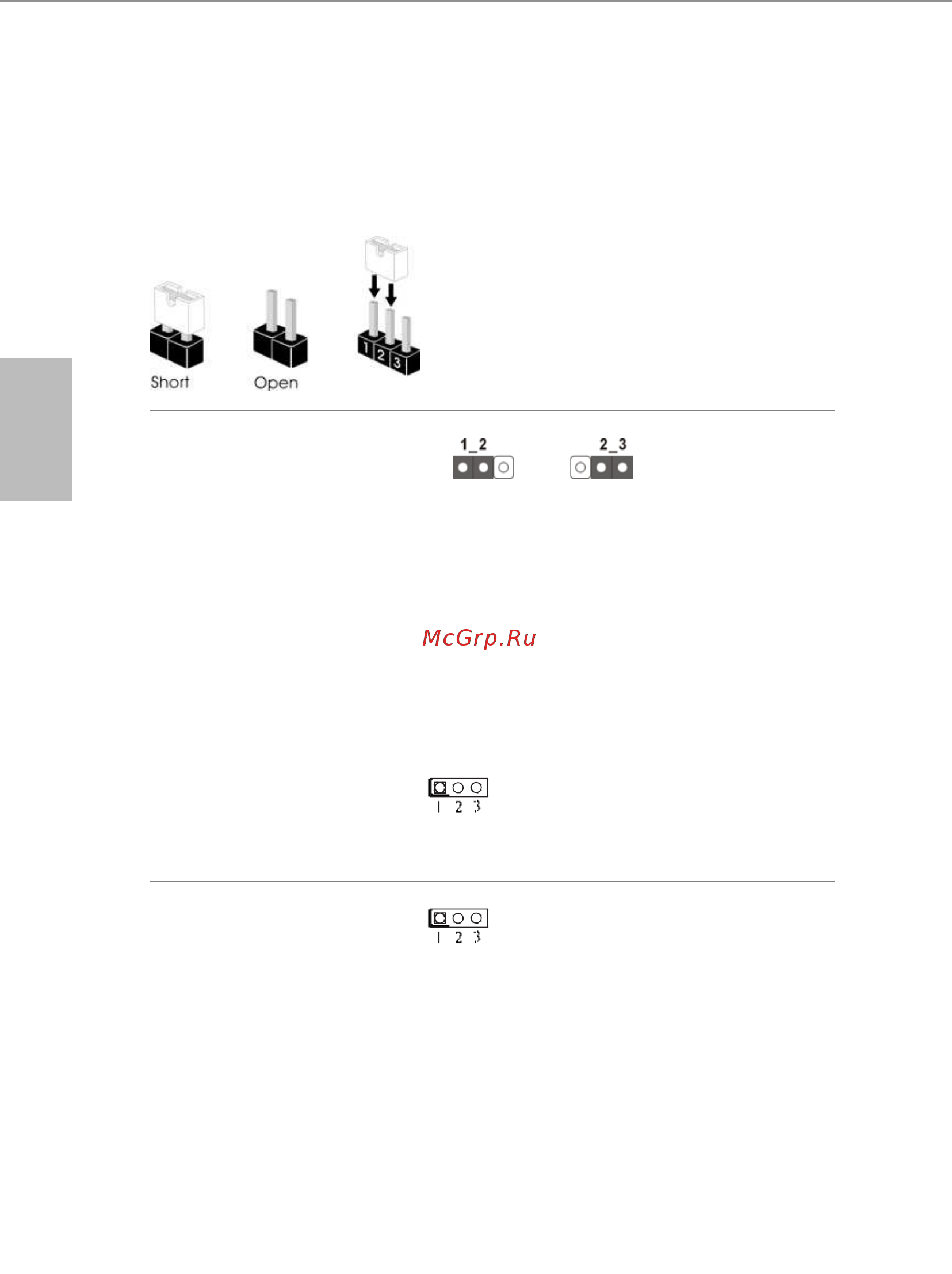

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这

些针脚上没有装跳线帽，跳线 “开路”。此图显示 3 针跳线，当跳线帽装在针

脚 1 和针脚 2 上，它们“短接”。

清除 CMOS 跳线

(CLRCMOS1)

( 见第 1 页，第 2 个）

CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设

置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将

CLRCMOS1 上的针脚 2 和针脚 3 短接

5 秒。但是，请勿在更新 BIOS 后立即

清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系

统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户

默认配置文件只在卸下 CMOS 电池后才会被清除。

背光电源跳线

（

针

BKT_PWR1

）

（见第

页，第

个）

1-2 : +19V

2-3 : +12V

面板电源跳线

（

针

PNL_PWR1

）

（见第

页，第

个）

1-2 : +3V

2-3 : +5V

清除 CMOS

默认

警告 :

如果所选的背光功率或面板功率高于面板规格，则会损坏面板。
