131
日本語
H110TM-ITX

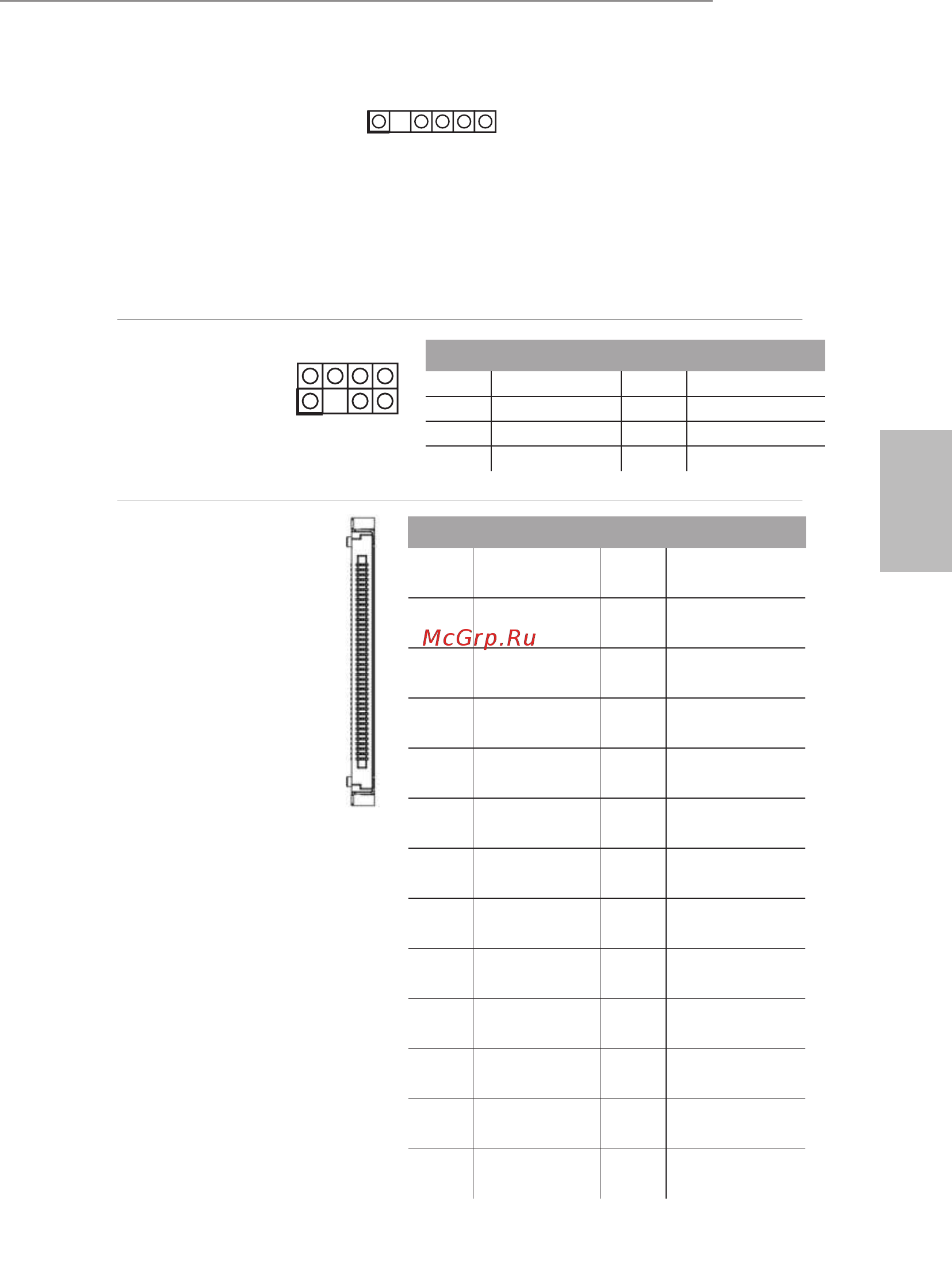

デジタルマイクヘッダー
（5 ピン デジタルマイク1）
（p.1、No. 25 参照）
1: +5V
2: ピンなし
3: SPDIF_ 出力 / デジタルマイク
_ クロック
4: 接地
5: デジタルマイク _ データ
6: +3.3V
ホームシアター PC
ヘッダー
（7 ピン HTPC1）
（p.
1、No. 23 参照）
LVDS パ
ネルコネクタ
（40 ピン LVDS1）
（p.1、No. 15 参照）
ピン 信号名 ピン 信号名
1
ODD_ レ
ーン
3_P
21 NC
2
ODD_ レーン
3_N
22 EDID_3.3V
3
ODD_ レーン
2_P
23 LCD_ 接地
4
ODD_ レーン
2_N
24 LCD_ 接地
5
ODD_ レーン
1_P
25 LCD_ 接地
6
ODD_ レーン
1_N
26 ODD_ クロック _P
7
ODD_ レーン
0_P
27 ODD_ クロック _N
8
ODD_ レーン
0_N
28
バ ックラ イト _
接地
9
EVEN_ レーン
3_P
29
バ ックラ イト _
接地
10
EVEN_ レーン
3_N
30
バ ックラ イト _
接地
11
EVEN_ レーン
2_P
31 EDID_ クロック
12
EVEN_ レーン
2_N
32
バ ックラ イト _
有効
13
EVEN_ レーン
1_P
33
バ ックラ イト _
PWM_DIM
1
40
1
ピン 信号名 ピン 信号名
8 HDMI CEC 7 # 電源 _ ボ
タン
6 SMB_ デ
ータ 5 3.3V スタンバイ
4 SMB_ ク
ロック 3 ピンなし
2 接地 1 録音 LED
1
2
7
8
