129
日本語
H110TM-ITX
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく
機能するためには、シャーシのパネルワイヤーが H
DA をサポートしていることが必要
です。 お
使いのシステムを取り付けるには、当 社 のマニュアルおよびシャーシのマニュ
アルの指示に従ってください。
2.
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオ
ヘッダーに取り付けてください。
A. Mic_IN (MIC) を MI
C2_L に接続します。
B. Audio_R (RIN) を O
UT2_R に、Audio_L (LIN) を OUT2_L に接 続します。
C. ア
ース (GND) をアース (GND) に接続します。
D. MIC_RET と O
UT_RET は、HD オーディオパネル専用です。 ACʼ97 オーディオパネ
ルではこれらを接続する必要はありません。
E. フ
ロントマイクを有効にするには、Realtekコントロールパネルの「FrontMic」 タ ブ で 、「 録
音音量」を調整してください。

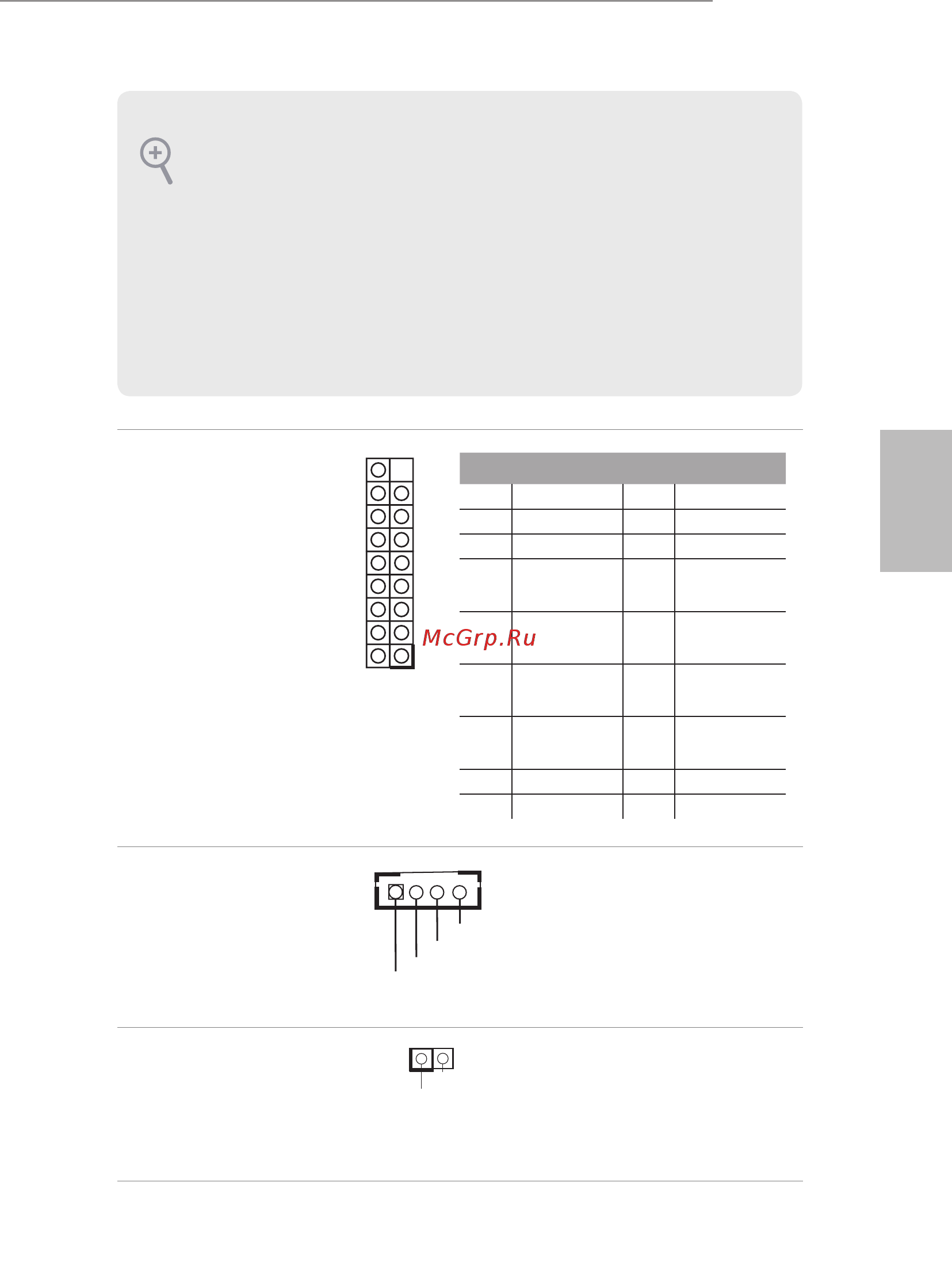

アナログサラウンド
オーディオヘッダー
（17 ピン HD_ オー ディオ 2）
（p. 1 、No. 28 参照）
3W オ
ー ディオアンプ 出
力
ウェーハヘッダー
（4 ピン SPEAKER1）
（p.1、No. 27 参照）
シャーシスピーカーはこ
のヘッダーに接続してく
ださい。
SPDIF Out コネ
クター
（2 ピン HDMI_SPDIF1）
（p.1、No. 26 参照）
ケーブルを使って、HDMI
VGA カードの SPDIF 出
力コネクタをこのヘッ
ダーに接続してください。
SPDIFOUT
GND
1
12
1718
ピン 信号名 ピン 信号名
18 センス 17 キー
16 LFE 15 A_ 接地
14 A_ 接地 13 センター
12
サラウンド _
背面 _ 右
11 A_ 接地
10 A_ 接地 9
サラウンド _
背面 _ 左
8
サラウンド _
側面 _ 右
7 A_ 接地
6 A_ 接地 5
サラウンド _
側面 _ 左
4 前面 _ 右 3 A_ 接地
2 A_ 接地 1 前面 _ 左
Front_L+
Front_R-
Front_R+
Front_L-
1
