144
�简体中文
�简体中文

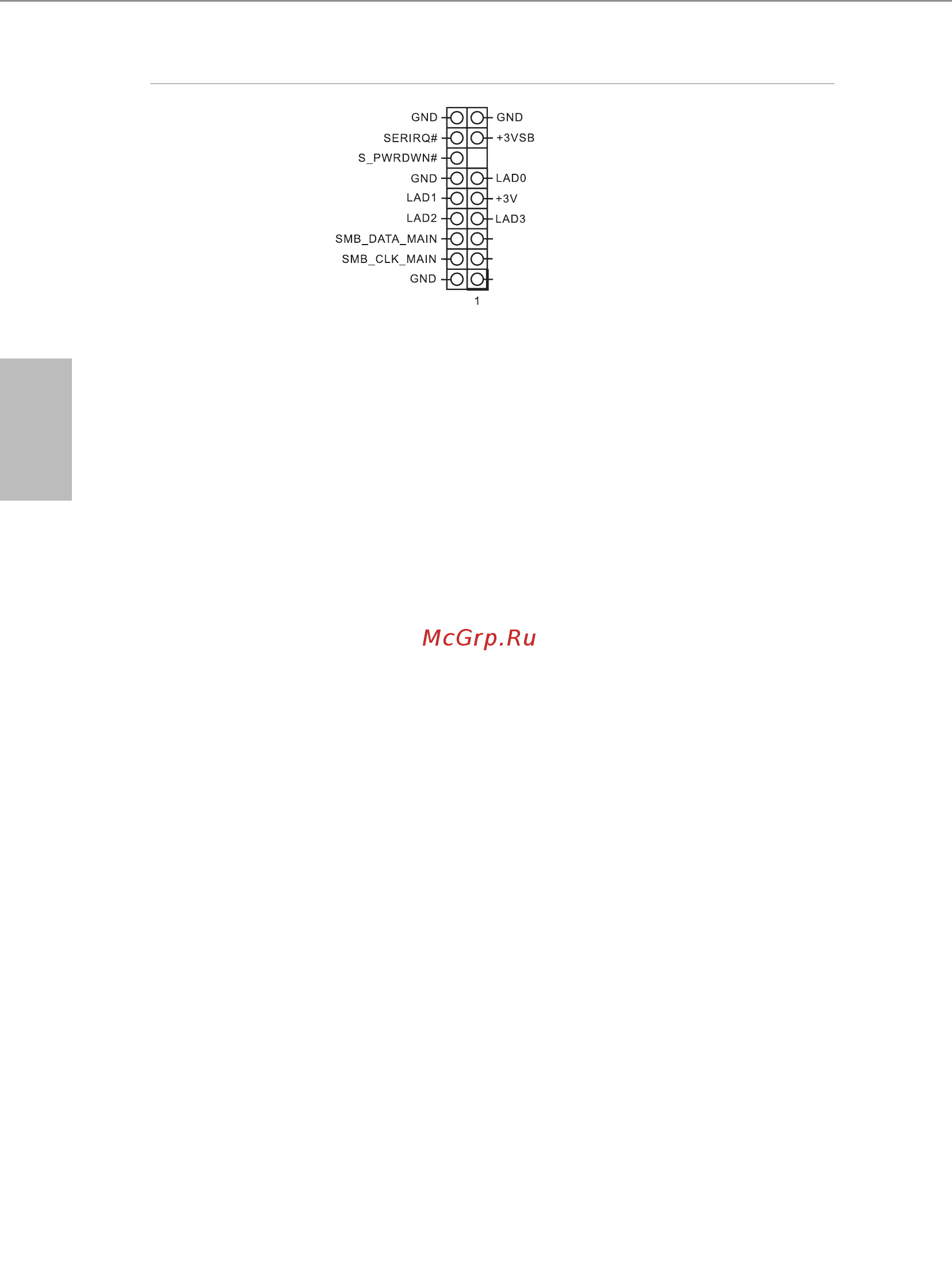

TPM 接脚
(17 针 TPMS1)
（见第 1 页，第 22 个）
此接口支持 Trusted Platform
Module（信任平台模块，
TPM）系统，可以安全地存储
密钥、数字证书、密码和数据。
TPM 系统也可以帮助增强网络
安全，保护数字身份和确保平
台完整性。
PCIRST#
FRAME
PCICLK
