ASRock H110TM-ITX [98/168] Português

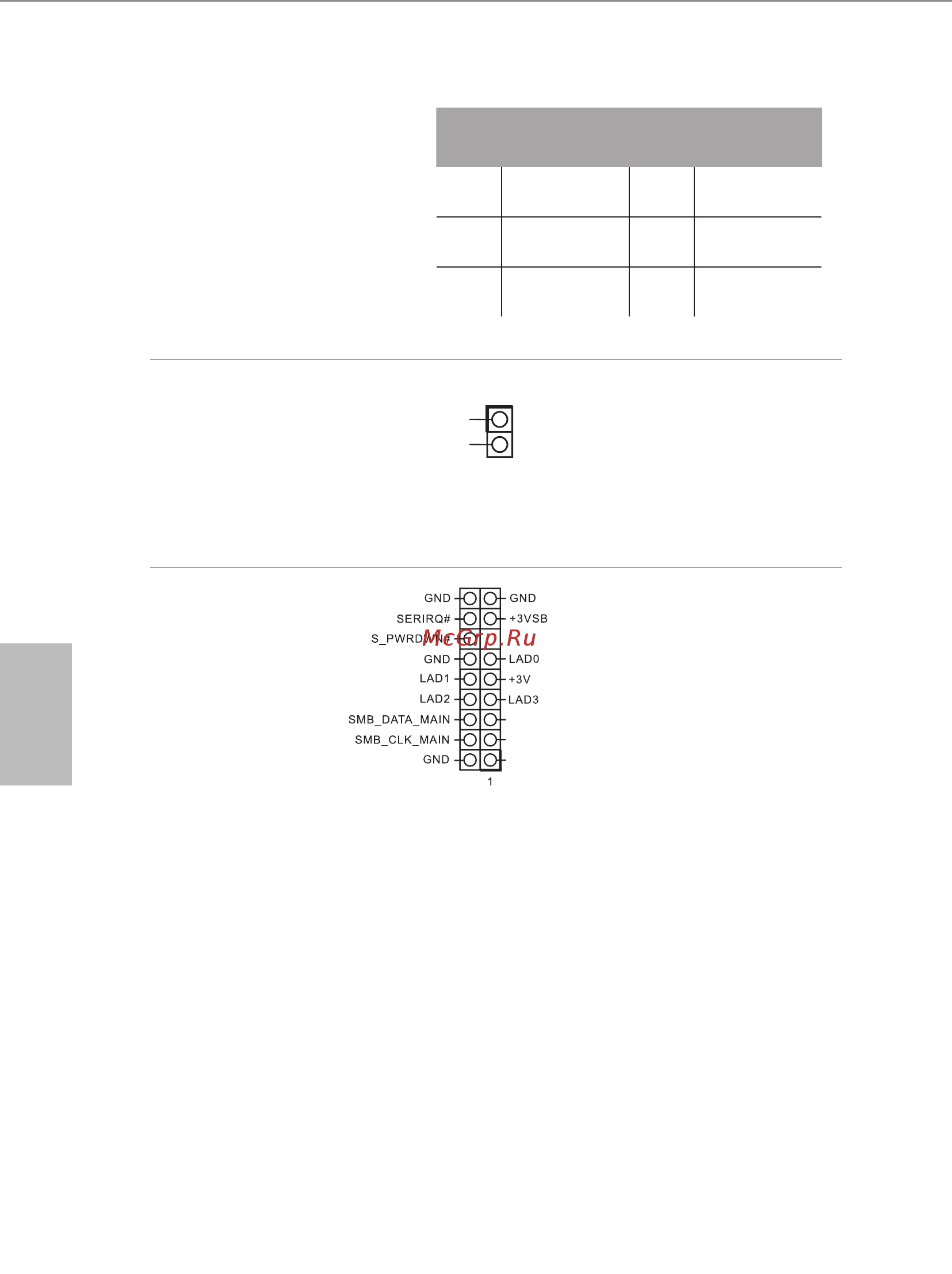

![ASRock H110TM-ITX [98/168] Português](/views2/1687324/page98/bg62.png)
96
Português
Suporte Interruptor do
Monitor
(2-pin MONITOR_
SWITCH1)
(veja p.1, Nº 10)
Este suporte pode ser
usado para conectar um
interruptor que liga/
desliga a luz de fundo de
visualização do painel
LVDS.
Suporte TPM
(TPMS1 de 17 pinos)
(ver p.1, N.º 22)
Este conector suporta um sistema
com Módulo de Plataforma Con-
ável (TPM), que pode armazenar
com segurança chaves, certica-
dos digitais, senhas e dados. Um
sistema TPM também ajuda a
melhorar a segurança de rede, a
proteger identidades digitais e a
garantir a integridade da plata-
forma.
1
PWRDN
GND
PINO
Nome do
sinal
PINO
Nome do
sinal
18
LCD_VCC
(3,3V/5V/12V)
38
BKLT_PWR
(12V/19V)
19
LCD_VCC
(3,3V/5V/12V)
39 NC
20
LCD_VCC
(3,3V/5V/12V)
40 DADOS_EDID
PCIRST#
FRAME
PCICLK
