70
Español

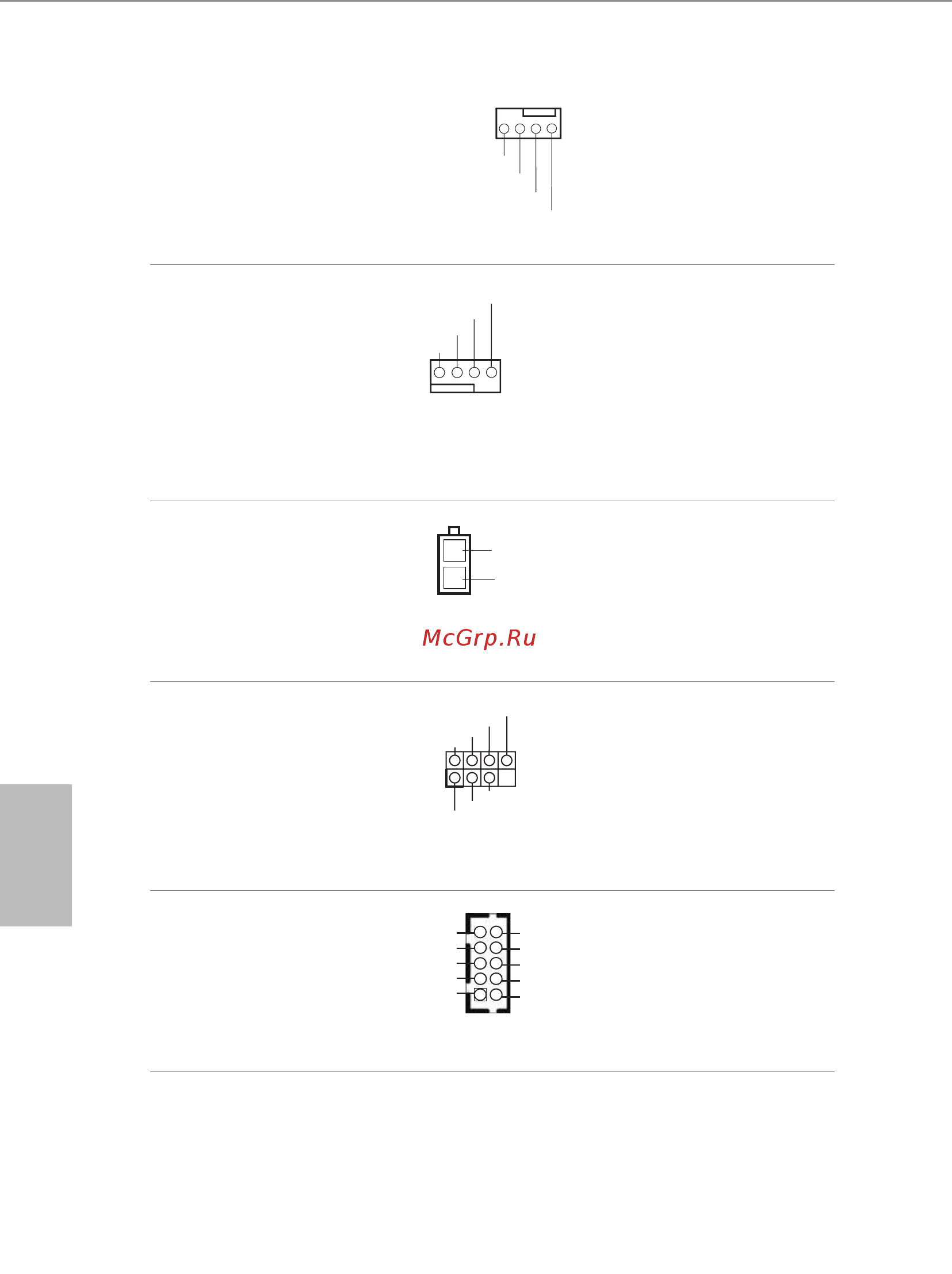

Conector del ventilador
del chasis
(CHA_FAN1 de 4 pines)
(consulte la pág.1, N.º 6)
Conecte el cable del
ventilador al conector del
ventilador y haga coincidir
el cable negro con el pin de
conexión a tierra.
Conectores del ventilador
de la CPU
(CPU_FAN1 de 4 pines)
(consulte la pág.1, N.º 21)
Esta placa base contiene
un conector de ventilador
(ventilador silencioso) de
CPU de 4 pines. Si tiene
pensando conectar un ven-
tilador de CPU de 3 pines,
conéctelo al Pin 1-3.
Base de conexiones de
alimentación interna
(ATX19V_IN1 de 2
contactos)
(consulte la pág.1, N.º 1)
Esta placa base propor-
ciona un conector de
alimentación ATX de 19 V
y 2 contactos.
Infrarrojos del consumi-
dor
Base de conexiones del
módulo
(CIR1 de 7 pines)
(consulte la pág.1, N.º 12)
Esta base de conexiones se puede
utilizar para conectar el receptor
del mando a distancia.
Cabezal de puerto serie
(COM1 de 9 pines)
(consulte la pág.1, N.º 18)
(COM2 de 9 pines)
(consulte la pág.1, N.º 16)
Estas dos bases de
conexiones COM admiten
módulos de puerto serie.
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
CIR input
RTS
CT
S
GN
D
TXD
DC
D
DS
R
DT
R
RX
D
1
NC
RI
+19V
GND
1
2
GND
FAN_VOLTAGE
CHA_FAN_SPEED
F
AN_SPEED_CONTROL
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
