68
Español

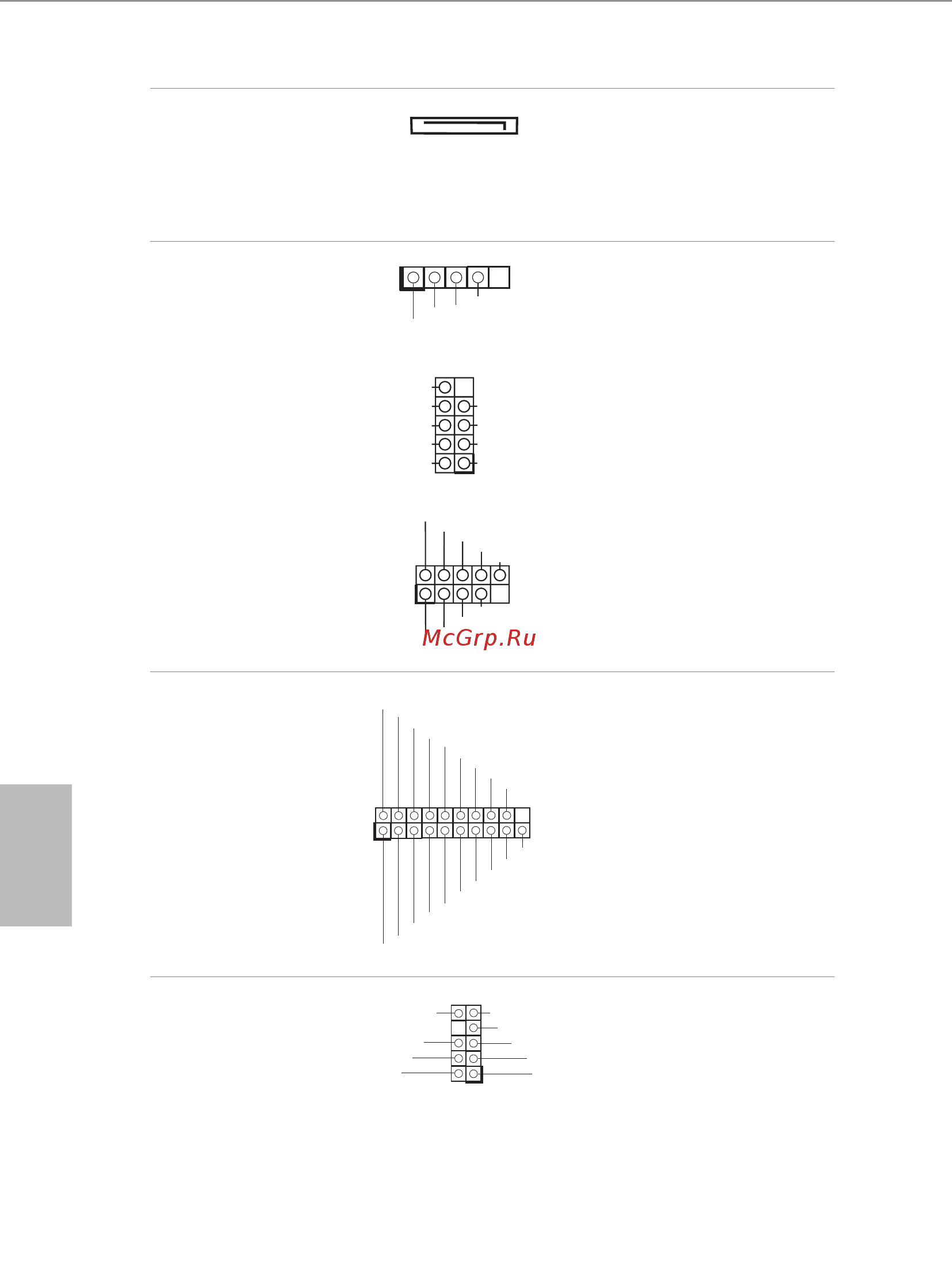

Conector de alimetación
SATA
(SATA_POW1)
(consulte la pág.1, N.º 9)
Conecte el cable de
alimentación SATA.
Cabezales USB 2.0
(USB6 de 5 pines)
(consulte la pág.1, N.º 3)
(USB2_3 de 9 pines)
(consulte la pág.1, N.º 20)
(USB4_5 de 9 pines)
(consulte la pág.1, N.º 4)
Además de dos puertos
USB 2.0 predeterminados
en el panel de E/S, hay tres
bases de conexiones USB
2.0 en esta placa base.
Cabezal USB 3.0
(USB3_5_6 de 19 pines)
(consulte la pág.1, N.º 5)
Además de dos puertos
USB 3.0 en el panel I/O,
esta placa base contiene
un cabezal. Cada base de
conexiones USB 3.0 admite
dos puertos.
*USB3_4_5 se comparte
con USB4_5.
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 24)
Este cabezal se utiliza para
conectar dispositivos de
audio al panel de audio
frontal.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RE
T
DUMMY
GNDGND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
USB_PWR
P-
P+
GND
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
