1.3 Установка перемычек

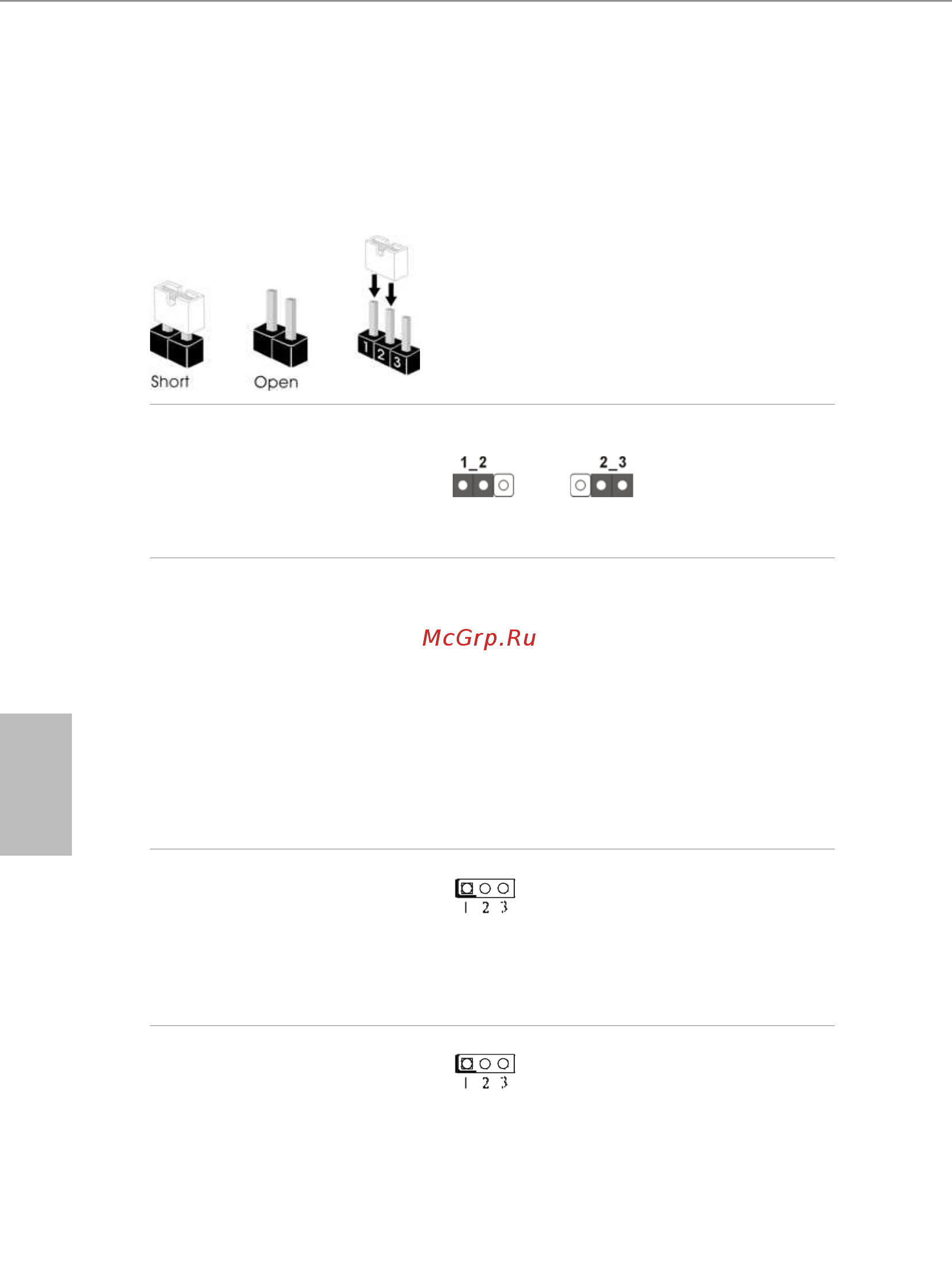

Установка перемычек показана на рисунке. При установке колпачковой

перемычки на контакты перемычка «замкнута». Если колпачковая перемычка

на контакты не установлена, перемычка «разомкнута». На рисунке показана

3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них

колпачковой перемычки.

Перемычка сброса

настроек CMOS

(CLRCMOS1)

(См. стр. 1, № 2)

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить

и обнулить параметры системы на настройки по умолчанию, выключите

компьютер и извлеките отключите кабель питания от источника питания.

Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1

на 15 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS.

При необходимости сбросить настройки CMOS сразу после обновления BIOS

сначала перезагрузите систему, а затем выключите компьютер перед сбросом

настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по

умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

Перемычка питания

подсветки

(3-контактный, BKT_

PWR1)

(См. стр. 1, № 13)

1-2 : +19 В

2-3 : +12 В

Перемычка питания

панели

(3-контактный, PNL_

PWR1)

(См. стр. 1, № 14)

1-2 : +3 В

2-3 : +5 В

Сброс настроек CMOS

по умолчанию

Внимание!

Выбор мощности подсветки или мощности панели выше спецификаций панели

может привести к выходу панели из строя.
