127
日本語
H110TM-ITX

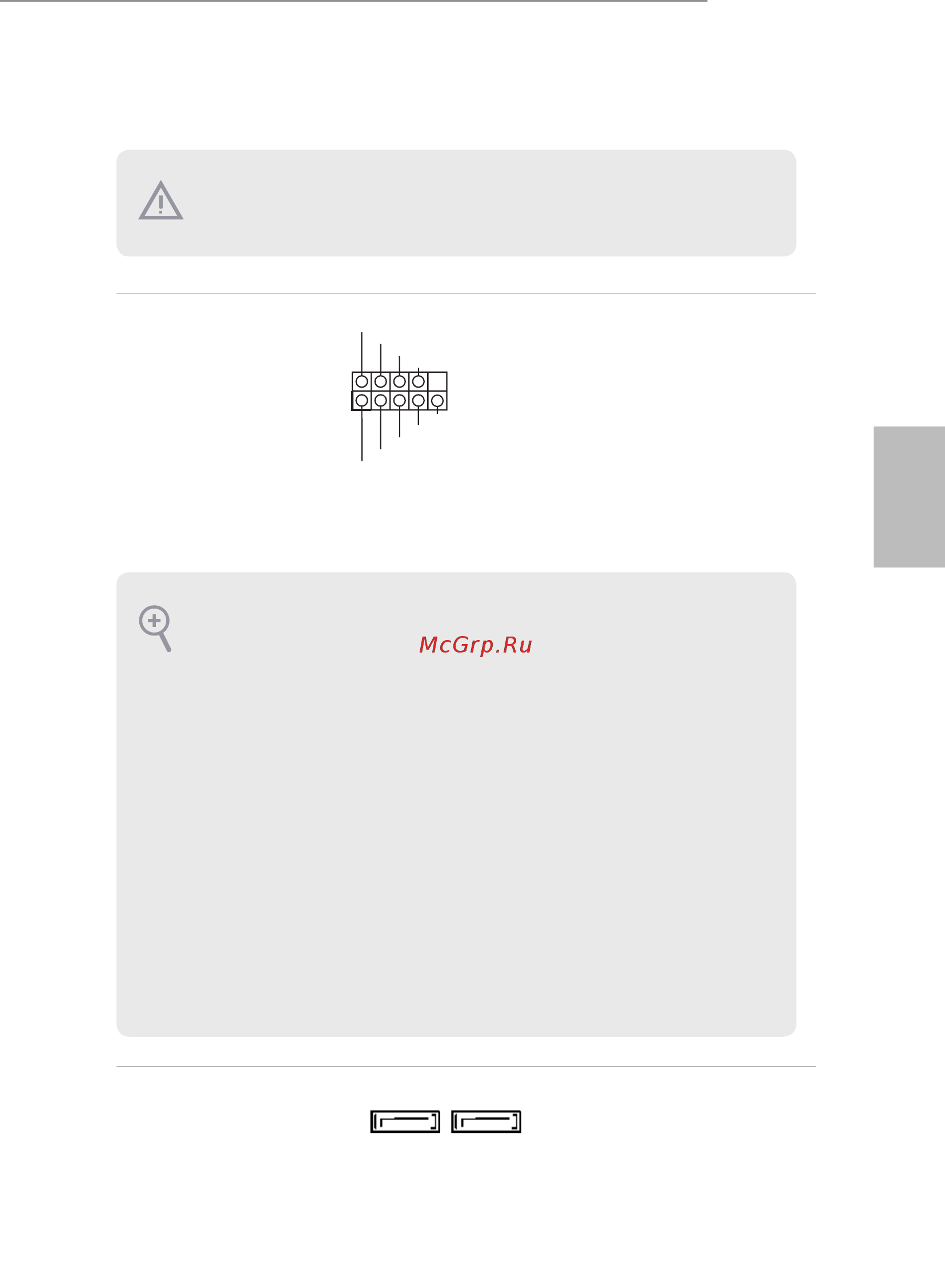

1.4 オンボードのヘッダーとコネクター
システムパネル ヘッダー
（9 ピンパネル 1）
（p.1、No. 11 参照）
電源スイッチを接続し、
ス イ ッ チ を リ セ ッ ト し 、下
記のピン割り当てに従っ
て、シャーシのシステムス
テータス表示ランプをこ
のヘッダーにセットしま
す。 ケーブルを接続する
ときには、ピンの＋と−に
気をつけてください。
シリアル A
TA3 コネクター
(SATA3_0: p.1, No. 7 参照 )
(SATA3_1: p.1、No. 8 参照）
これら 2 つの SATA3 コネ
ク タ ー は 、最 高 6.0 Gb/ 秒
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルを
サ ポ ートします。
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
PWRBTN（ 電 源 ス イ ッ チ ）：
シャーシ前面パネルの電源スイッチに接続してください。
電源スイッチを使 用して、シス
テムをオフにする方法を設定できます。
RESET（リセ
ットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。 コン
ピューターがフリーズ
したり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピュー
ターを再起動します。
PLED（
システム電 源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。 シ
ステム稼
働中は、LED が点灯
します。 システムが S1/S3 スリープ状態の場合には、LED は点滅を
続けます。 シ
ステムが S4 スリープ状態または電源オフ（S5）のときには、LED はオフです。
HDLED（
ハ ードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティLED に
接 続 してくだ さ い 。 ハ ードド
ライブのデータを読み取りまたは書き込み中に、LED は
オン に なります。
前面パネルデザインは、シャーシによって異なることがあります。
前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源 LED、
ハ ードドライブアクティビティ LED、
スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接
続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめ
てくだ さい 。
オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネク
ターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネクターにジャン
パーキャップを被せると、マザーボードに永久損傷が起こることがあります。
